Instrukcja obsługi spawarki inwertorowej Sealey MW180i / MW200i
Kompletny przewodnik po obsłudze spawarek inwertorowych Sealey MW180i oraz MW200i. Dowiedz się, jak bezpiecznie podłączyć urządzenie, ustawić parametry spawania, przeprowadzić konserwację oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sealey MW180i i MW200i to spawarki inwertorowe MMA/TIG zasilane napięciem 230V. Wymagają zabezpieczenia 32A dla pełnej wydajności i obsługują elektrody do 4mm (MW180i) lub 5mm (MW200i). str. 2, 3
Najważniejsze czynności
- Podłączenie kabli spawalniczych str. 3
- Ustawienie prądu spawania str. 3
Pierwsze uruchomienie
- Podłącz kable zgodnie z polaryzacją, włącz zasilanie przełącznikiem na tylnym panelu, ustaw prąd spawania pokrętłem. str. 3
Problemy i rozwiązania
Urządzenie się przegrzewa
Pozwól urządzeniu ostygnąć naturalnie; sprawdź cykl pracy.
str. 3, 4Konserwacja i reset
- Czyszczenie wnętrza urządzenia str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Welding Current (MW180i) | 20-180A | Zakres prądu spawania | str. 2 |
| Welding Current (MW200i) | 20-200A | Zakres prądu spawania | str. 2 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1, 2
- Specyfikacja str. 2
- Obsługa panelu str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

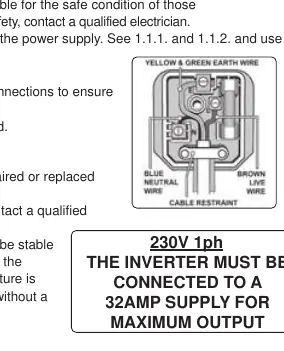

Spawarki inwertorowe Sealey MW180i oraz MW200i to urządzenia przeznaczone do spawania metodą MMA (elektrodą otuloną) oraz TIG (metodą lift start). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa elektrycznego. Urządzenie wymaga zasilania 230V. W celu uzyskania maksymalnej mocy wyjściowej, zaleca się podłączenie do obwodu z zabezpieczeniem 32A.
Opis urządzenia
Urządzenia charakteryzują się kompaktową i lekką konstrukcją, co ułatwia ich transport. Wyposażone są w system wymuszonego chłodzenia powietrzem oraz zabezpieczenia termiczne. Obsługują szeroki zakres elektrod (rutyl, zasadowe, nierdzewne) o średnicach od 1.6mm do 4mm (MW180i) lub 5mm (MW200i). Posiadają funkcje Anti-stick, Arc Force oraz Hot Start.
Specyfikacja techniczna
- Prąd spawania: 20-180A (MW180i), 20-200A (MW200i)
- Cykl pracy: 100% przy 80A (MW180i) / 89A (MW200i)
- Zasilanie: 230V
- Stopień ochrony: IP21S
- Średnica elektrody: 1.6-4.0mm (MW180i), 1.6-5.0mm (MW200i)
Przygotowanie i podłączenie
Przed podłączeniem kabli upewnij się, że urządzenie jest odłączone od zasilania sieciowego. Sprawdź instrukcję producenta elektrod w celu ustalenia poprawnej polaryzacji. Uchwyt elektrody zazwyczaj podłącza się do bieguna dodatniego (+), a zacisk masy do bieguna ujemnego (-), jednak należy zawsze zweryfikować to z zaleceniami na opakowaniu elektrod. Złącza kablowe muszą być dokręcone do oporu, aby zapewnić dobry styk elektryczny.
Obsługa i funkcje
Panel przedni umożliwia regulację prądu spawania oraz dostęp do menu funkcji. Aby włączyć funkcję VRD (redukcja napięcia), Hot Start lub Lift TIG, należy użyć przycisku funkcyjnego zgodnie z opisem w instrukcji. Wskaźniki na panelu informują o zasilaniu, aktywnym VRD, przegrzaniu (alarm) oraz trybie pracy.
Konserwacja
Regularnie czyść wnętrze urządzenia z kurzu za pomocą sprężonego powietrza o niskim ciśnieniu (maks. 1 bar). Nie kieruj strumienia powietrza bezpośrednio na płytki elektroniczne – użyj miękkiej szczotki. Przed otwarciem obudowy zawsze odłącz zasilanie i odczekaj 10-15 sekund, aż kondensatory się rozładują.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, sprawdź:
- Czy prąd spawania jest odpowiedni dla użytej elektrody.
- Czy wskaźnik zasilania świeci się po włączeniu przełącznika.
- Czy nie zadziałało zabezpieczenie termiczne (wskaźnik alarmu) – w takim przypadku pozwól urządzeniu ostygnąć.
- Czy zacisk masy jest poprawnie podłączony do czystego metalu.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź podłączenie do sieci zasilającej oraz czy wyłącznik główny jest w pozycji włączonej.
Wskaźnik alarmu świeci się
Urządzenie przegrzało się. Pozostaw je włączone, aby wentylator mógł schłodzić podzespoły. Sprawdź cykl pracy.
Trudności z zajarzeniem łuku
Sprawdź, czy elektroda nie jest wilgotna, czy prąd spawania jest odpowiedni oraz czy zacisk masy ma dobry kontakt z materiałem.
Przed użyciem
- Sprawdź stan kabli zasilających i spawalniczych pod kątem uszkodzeń izolacji.
- Upewnij się, że miejsce pracy jest dobrze wentylowane.
- Załóż odzież ochronną, rękawice spawalnicze i maskę.
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (230V).
Ilustracje i schematy

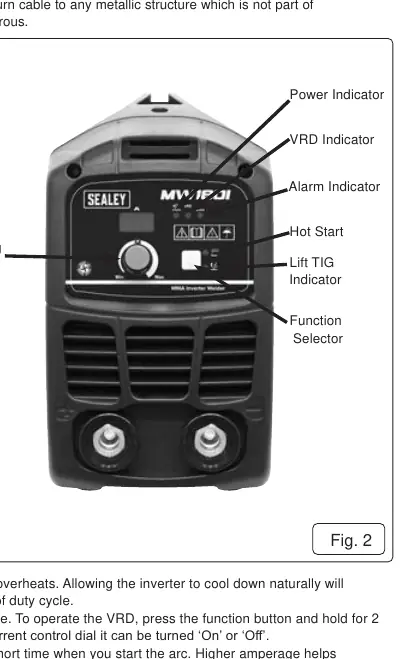

- Panel przedni zawiera pokrętło regulacji prądu, przycisk funkcyjny oraz wskaźniki LED (Power, VRD, Alarm).
- Schemat podłączenia kabli wskazuje na konieczność użycia szybkozłączy 35-70.
Zgodność modelu
- Wymaga zasilania 230V 1ph.
- Zalecane użycie wyłącznika typu C.
- Kompatybilne z elektrodami 1.6-5.0mm (zależnie od modelu).
