Instrukcja obsługi licznika rowerowego Sigma Pure 1 / Pure 1 ATS
Szybki przewodnik po obsłudze i instalacji licznika rowerowego Sigma Pure 1 oraz Pure 1 ATS. Dowiedz się, jak ustawić rozmiar koła, wymienić baterię i rozwiązać problemy z pomiarem prędkości.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Licznik rowerowy Sigma Pure 1 (wersja przewodowa) oraz Pure 1 ATS (wersja bezprzewodowa) dostarczany jest w trybie głębokiego uśpienia. Aby rozpocząć korzystanie z urządzenia, należy wybudzić je poprzez przytrzymanie przycisku SET lub MENU przez 5 sekund.
Pierwsze uruchomienie
Po wybudzeniu urządzenia z trybu uśpienia, licznik przechodzi w tryb aktywny. Przed rozpoczęciem jazdy należy skonfigurować podstawowe ustawienia, takie jak jednostki miary oraz rozmiar koła, aby zapewnić dokładność pomiarów.
Ustawienia rozmiaru koła
Dokładność pomiaru prędkości zależy od prawidłowego ustawienia obwodu koła. Dostępne są cztery metody określenia rozmiaru:
- A: Wybór z predefiniowanych rozmiarów kół.
- B: Obliczenie rozmiaru za pomocą wzoru podanego w tabeli Wheel Size Chart.
- C: Wyznaczenie wartości na podstawie rysunków w tabeli Wheel Size Chart.
- D: Odczytanie wartości odpowiadającej rozmiarowi opony bezpośrednio z tabeli Wheel Size Chart.
Montaż urządzenia
Licznik można zamontować na kierownicy lub wsporniku kierownicy (mostku). Zestaw zawiera uchwyt, który należy przymocować do roweru. W przypadku wersji przewodowej należy poprowadzić kabel od czujnika na widelcu do licznika. W wersji bezprzewodowej (ATS) należy zamontować nadajnik na widelcu oraz magnes na szprysze, zachowując odpowiednią odległość (maks. 5 mm).
Wymiana baterii
Urządzenie zasilane jest baterią typu CR 2032 (3V). Wymiana baterii jest konieczna, gdy wyświetlacz przestaje być czytelny lub licznik nie reaguje. Należy pamiętać o utylizacji zużytych baterii zgodnie z lokalnymi przepisami, nie wyrzucając ich do odpadów domowych.
Rozwiązywanie problemów
W przypadku braku wskazań prędkości lub błędnych odczytów, należy sprawdzić:
- Czy licznik jest prawidłowo zamocowany w uchwycie.
- Czy odległość między magnesem a czujnikiem jest prawidłowa (maks. 5 mm).
- Czy magnes jest prawidłowo ustawiony względem czujnika.
- Czy obwód koła został poprawnie wprowadzony do ustawień.
Dane techniczne
Licznik jest kompatybilny z komputerem PC (wymagane oprogramowanie SIGMA DATA CENTER i stacja dokująca). Żywotność baterii w liczniku przewodowym wynosi 3-4 lata, w bezprzewodowym 1 rok, a w nadajniku 1,5 roku (przy założeniu użytkowania 1 godzinę dziennie).
Praktyczna pomoc
Typowe problemy
Brak wskazań prędkości lub błędne odczyty
Sprawdź, czy licznik jest dobrze wpięty w uchwyt, czy magnes jest prawidłowo ustawiony względem czujnika oraz czy odległość między nimi nie przekracza 5 mm.
Urządzenie nie reaguje po zakupie
Licznik znajduje się w trybie głębokiego uśpienia. Przytrzymaj przycisk SET lub MENU przez 5 sekund, aby go wybudzić.
Przed użyciem
- Wybudź licznik z trybu uśpienia (przytrzymaj SET/MENU przez 5s)
- Ustaw jednostki miary (KMH lub MPH)
- Określ i ustaw obwód koła zgodnie z tabelą Wheel Size Chart
- Zamontuj uchwyt na kierownicy lub wsporniku
- Zamontuj czujnik i magnes, zachowując odstęp max 5 mm
Parametry w praktyce
- WS (Wheel Size)
- Obwód koła w milimetrach, niezbędny do precyzyjnego pomiaru prędkości.
Ilustracje i schematy

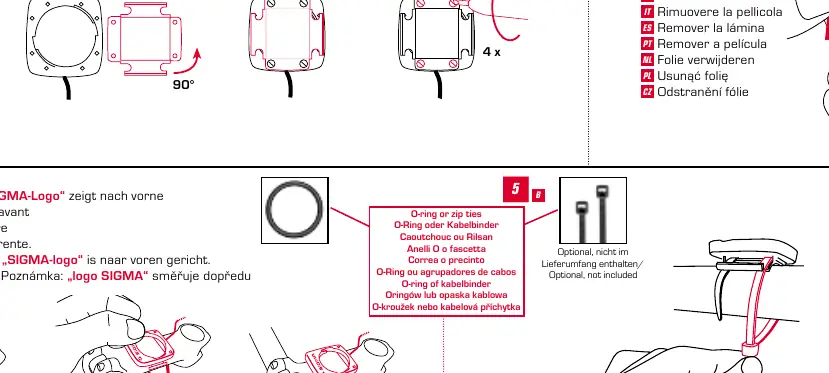

- Instrukcja montażu na stronie 2 pokazuje sposób mocowania uchwytu na kierownicy lub wsporniku.

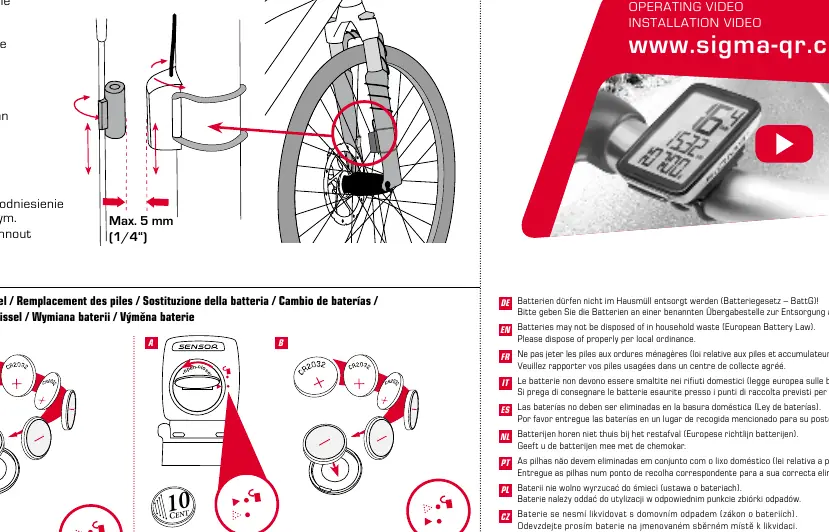

- Schemat montażu czujnika i magnesu wskazuje na konieczność zachowania maksymalnego odstępu 5 mm między elementami.
Zgodność modelu
- Urządzenie jest kompatybilne z PC przy użyciu opcjonalnego oprogramowania SIGMA DATA CENTER i stacji dokującej.
