Instrukcja obsługi obiektywu Sigma 105mm F1.4 DG HSM
Szybki przewodnik po obiektywie Sigma 105mm F1.4 DG HSM. Dowiedz się, jak zamontować obiektyw, korzystać z trybów AF/MF, używać gniazda statywowego oraz dbać o sprzęt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Obiektyw Sigma 105mm F1.4 DG HSM to zaawansowane narzędzie optyczne. Przed rozpoczęciem użytkowania upewnij się, że Twój aparat jest kompatybilny z obiektywem (szczególnie w przypadku wersji z mocowaniem Nikon, która posiada elektromagnetyczny mechanizm przysłony). Obiektyw posiada konstrukcję odporną na kurz i zachlapania, jednak nie jest w pełni wodoodporny. Unikaj bezpośredniego patrzenia przez obiektyw w stronę słońca.
Opis elementów
Obiektyw składa się z następujących kluczowych elementów: pierścień ostrości, skala odległości, przełącznik trybu ostrości (AF/MF), gniazdo statywowe z kołnierzem, gwint filtra (105mm) oraz zdejmowana osłona przeciwsłoneczna.
Montaż na aparacie
Montaż i demontaż obiektywu odbywa się zgodnie z instrukcją obsługi aparatu. Należy zachować szczególną ostrożność przy obsłudze styków elektrycznych znajdujących się na bagnecie obiektywu – zabrudzenia lub zarysowania mogą prowadzić do awarii.
Ustawienia ostrości
Przełącznik na obudowie pozwala na wybór trybu pracy:
- AF (Autofocus): Automatyczne ustawianie ostrości.
- MF (Manual Focus): Ręczne ustawianie ostrości poprzez obracanie pierścienia.
Obiektyw wspiera funkcję Full-time MF (Manual Override), która pozwala na ręczną korektę ostrości w trybie AF (z wyjątkiem niektórych mocowań, np. Sony E-mount). W przypadku Sony E-mount, należy ustawić tryb aparatu na [DMF].
Gniazdo statywowe i kołnierz
Obiektyw wyposażony jest w gniazdo statywowe. Aby obrócić aparat w pionie lub poziomie, należy poluzować pokrętło blokujące na kołnierzu. Kołnierz można zdemontować, ustawiając go w pozycji REMOVE (zgodnie z oznaczeniami na obiektywie). Produkt jest kompatybilny z mocowaniami typu Arca Swiss.
Akcesoria
- Osłona przeciwsłoneczna: Pomaga zapobiegać flarom i odblaskom. Należy ją zablokować pokrętłem.
- Protective Cover: Osłona chroniąca miejsce po zdemontowanym gnieździe statywowym, poprawiająca chwyt obiektywu.
Konserwacja i przechowywanie
Przechowuj obiektyw w chłodnym, suchym i dobrze wentylowanym miejscu. Do czyszczenia soczewek używaj wyłącznie miękkiej ściereczki lub papieru do optyki; nie używaj rozpuszczalników organicznych. W przypadku nagłych zmian temperatury (np. wejście z zimnego dworu do ciepłego pomieszczenia), pozostaw obiektyw w torbie, aż jego temperatura wyrówna się z otoczeniem, aby uniknąć kondensacji pary wodnej.
Praktyczna pomoc
Typowe problemy
Obiektyw nie ostrzy w trybie AF
Sprawdź, czy przełącznik na obiektywie jest w pozycji AF. Upewnij się, że aparat jest kompatybilny (szczególnie w przypadku mocowania Nikon E-type).
Kondensacja pary na soczewkach
Przy przejściu z zimnego na ciepłe miejsce, pozostaw obiektyw w torbie, aż osiągnie temperaturę otoczenia.
Przed użyciem
- Sprawdź kompatybilność mocowania z aparatem (szczególnie Nikon E-type).
- Upewnij się, że styki elektryczne są czyste.
- Zamontuj osłonę przeciwsłoneczną, aby uniknąć flar.
- W przypadku użycia filtra polaryzacyjnego, wybierz typ kołowy (circular).
Ilustracje i schematy

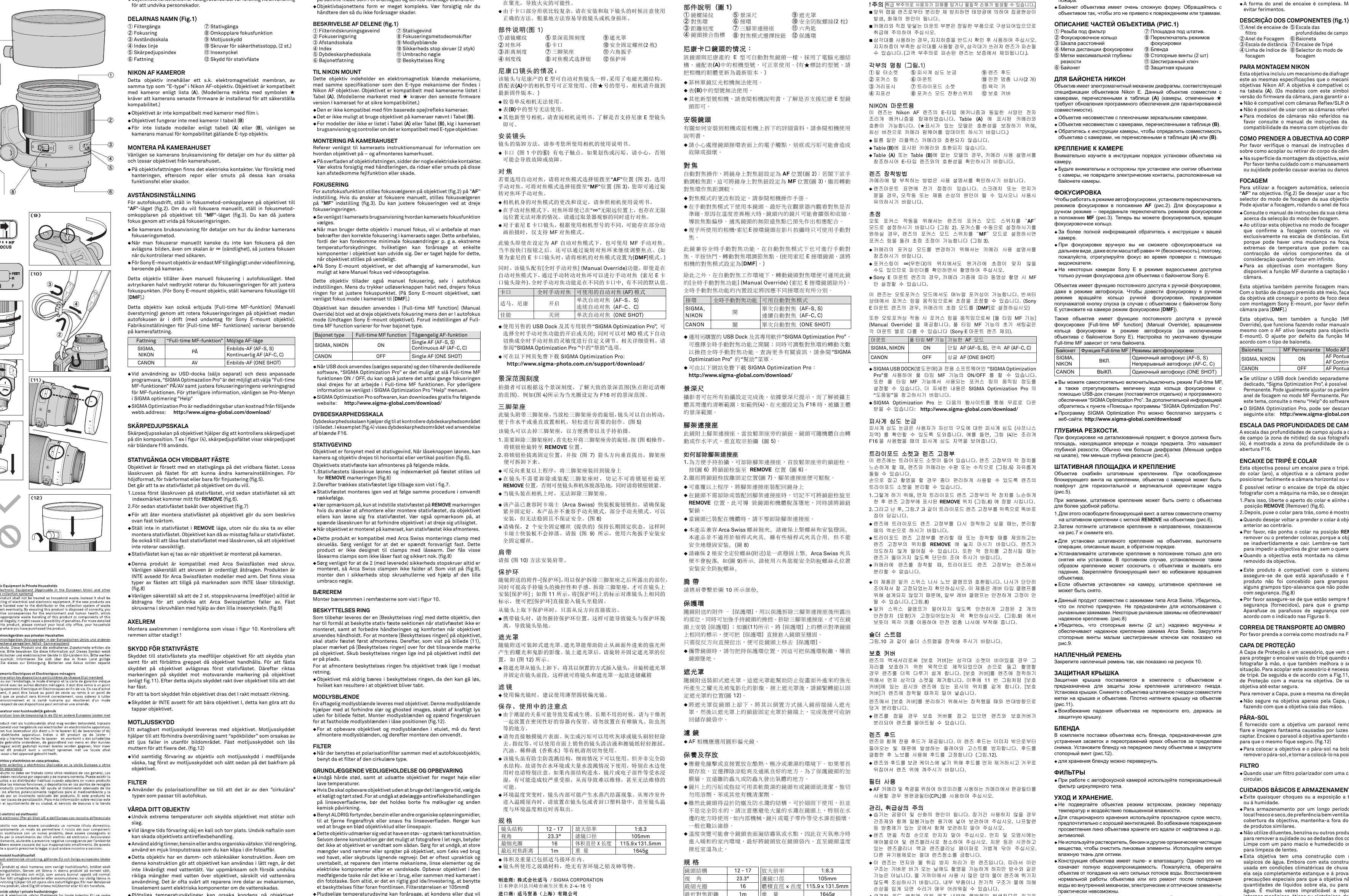

- Fig 1: Schemat budowy obiektywu z oznaczeniem pierścieni i przełączników.

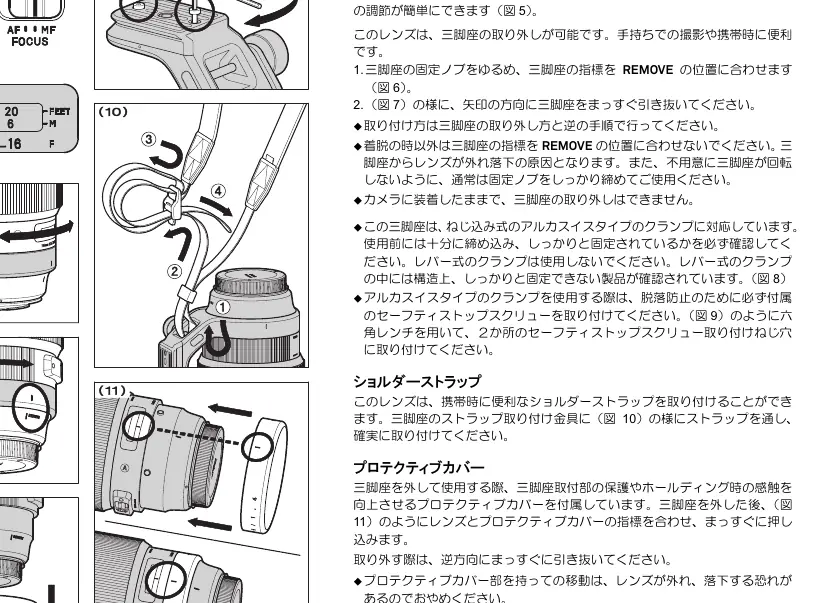

- Fig 6-7: Instrukcja demontażu gniazda statywowego.
- Fig 11: Montaż osłony Protective Cover.
Zgodność modelu
- Obiektyw posiada mocowanie kompatybilne z Arca Swiss (gniazdo statywowe).
- Wersja Nikon posiada elektromagnetyczny mechanizm przysłony (kompatybilność zależy od firmware aparatu).
