Instrukcja montażu baterii umywalkowej Sigma 1.344808S.43

Kompletny przewodnik instalacji baterii umywalkowej Sigma 1.344808S.43. Instrukcja zawiera kroki montażu wylewki, zaworów, odpływu oraz tabelę dopasowania uchwytów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi uzupełnienie produktu i jest przeznaczony dla wykwalifikowanych hydraulików. Zaleca się, aby wszystkie elementy hydrauliczne były instalowane przez profesjonalistów. Przed przystąpieniem do montażu należy sprawdzić wszystkie wstępnie zmontowane części. Uwaga: Użycie uszczelniaczy na bazie ołowiu lub kwasów spowoduje utratę gwarancji na wykończenie. Należy stosować wyłącznie uszczelniacze neutralne.

Montaż wylewki

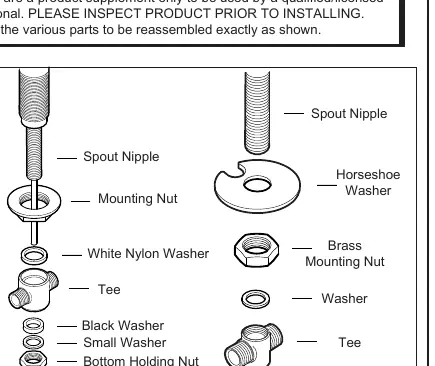

Schemat montażu wylewki (FIG A)
Schemat montażu wylewki (FIG A)
  1. Przygotuj otwór o średnicy 1-1/4 cala w blacie.
  2. Zdemontuj trójnik, nakrętkę montażową i podkładkę w kształcie podkowy (dla trójników 3-drogowych).
  3. Wsuń wylewkę przez otwór w blacie i zabezpiecz ją od spodu nakrętką montażową.
  4. Zamontuj ponownie zespół trójnika. Upewnij się, że nakrętka Bottom Holding Nut jest mocno dokręcona, aby zapewnić szczelność.

Montaż zaworów

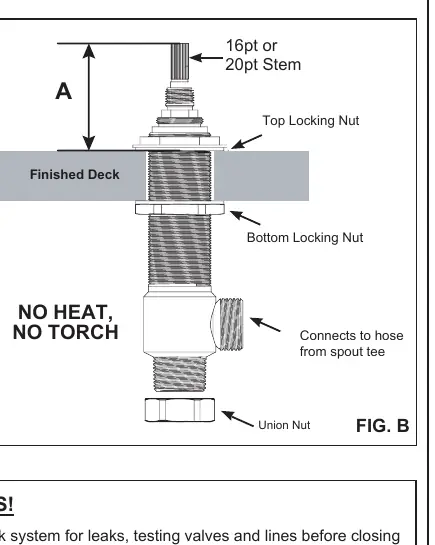

Schemat montażu zaworów (FIG B)
Schemat montażu zaworów (FIG B)
  1. Zawory ciepłej i zimnej wody wymagają otworów o średnicy 1-1/4 cala.
  2. Zdemontuj uchwyty i górną nakrętkę blokującą.
  3. Zainstaluj zawory od spodu blatu, używając nakrętek blokujących.
  4. Dostosuj wysokość zaworu (wymiar A) zgodnie z tabelą dopasowania uchwytów. Zawory są oznaczone kolorami: czerwony (ciepła), niebieski (zimna).
  5. Sprawdź wysokość, tymczasowo nakładając uchwyty. Po sprawdzeniu zdejmij je i dokręć nakrętki blokujące kluczem.
  6. Zamontuj ponownie uchwyty. Prawidłowo zamontowany uchwyt powinien otwierać i zamykać przepływ w zakresie 1/4 obrotu.
  7. Podłącz wężyki w oplocie ze stali nierdzewnej od trójnika do wylotów zaworów. Dokręcaj wyłącznie ręcznie – użycie narzędzi może uszkodzić uszczelkę.

Tabela wysokości uchwytów (Wymiar A)

  • Grupa 1 (20pt): 1-1/2 cala
  • Grupa 2 (16pt/20pt): 1-3/4 cala
  • Grupa 3 (16pt): 2 cale
  • Grupa 4 (16pt): 2-1/4 cala
  • Grupa 5 (16pt): 2-3/8 cala
  • Grupa 6 (16pt): 2-1/2 cala
  • Grupa 7 (16pt): 2-5/8 cala
  • Grupa 8 (16pt): 2-3/4 cala
  • Grupa 9 (16pt): 3 cale

Montaż odpływu

Instrukcja obejmuje dwa typy odpływów:

Schemat montażu odpływu Pop-up (FIG C)
Schemat montażu odpływu Pop-up (FIG C)
Schemat montażu odpływu Soft-touch (FIG D)
Schemat montażu odpływu Soft-touch (FIG D)

Odpływ typu Pop-up

  1. Nałóż neutralny uszczelniacz na spód kołnierza i zainstaluj korpus odpływu przez otwór w umywalce.
  2. Upewnij się, że otwór na drążek kulowy jest skierowany do tyłu umywalki.
  3. Zainstaluj korek i połącz go z drążkiem kulowym.
  4. Podłącz drążek pop-up do paska regulacyjnego.

Odpływ typu Soft-touch

  1. Nałóż neutralny uszczelniacz na spód kołnierza i zainstaluj korpus odpływu.
  2. Zabezpiecz korpus od spodu za pomocą podkładek i nakrętki montażowej.
  3. Podłącz rurę odpływową.

Konserwacja i ostrzeżenia

Zawsze przepłukuj instalację z zanieczyszczeń przed ostatecznym podłączeniem. W przypadku zablokowania wkładu zaworu przez zanieczyszczenia, należy go przepłukać bez demontażu. Produkt zawiera ołów (zgodnie z California Proposition 65), dlatego zaleca się przepuszczanie wody przez kilka sekund przed użyciem do picia lub gotowania.

Praktyczna pomoc

Typowe problemy

Wyciek przy wylewce

Sprawdź poprawność montażu trójnika. Upewnij się, że nakrętka Bottom Holding Nut jest mocno dokręcona.

Uszkodzenie uszczelnienia wężyków

Nie używaj szczypiec ani nadmiernej siły. Wężyki należy dokręcać wyłącznie ręcznie.

Zablokowany wkład zaworu

Nie demontuj wkładu. Przepłucz go wodą, aby usunąć zanieczyszczenia.

Przed użyciem

  • Przygotuj otwory montażowe o średnicy 1-1/4 cala w blacie.
  • Sprawdź, czy posiadasz neutralny uszczelniacz (nie używaj produktów na bazie ołowiu lub kwasów).
  • Zidentyfikuj zawory ciepłej (czerwona naklejka) i zimnej (niebieska naklejka) wody.
  • Przepłucz instalację wodną przed podłączeniem baterii.

Parametry w praktyce

Measurement A
Wysokość zaworu mierzona od blatu, zależna od wybranego modelu uchwytu (patrz tabela w instrukcji).

Ilustracje i schematy

  • FIG A: Schemat montażu wylewki z trójnikiem 3-drogowym lub 4-drogowym.
  • FIG B: Schemat montażu zaworów z oznaczeniem wysokości A.
  • FIG C: Schemat montażu odpływu typu Pop-up.
  • FIG D: Schemat montażu odpływu typu Soft-touch.
