Sloan ROYAL 152-1.6-RB-WB-4-3/4-LDIM-L3 to ręcznie sterowana spłuczka podtynkowa przeznaczona do misek ustępowych. Urządzenie charakteryzuje się trwałą konstrukcją z mosiądzu i jest zgodne z normami ADA. Przed montażem należy zwrócić uwagę, że puszka ścienna WB-1-A nie jest dołączona do zestawu i wymaga osobnego zamówienia.
Opis urządzenia i funkcje
Spłuczka została zaprojektowana z myślą o oszczędności wody i trwałości. Kluczowe cechy to:
- Technologia CID: Zapewnia precyzyjne spłukiwanie i zwiększa efektywność zużycia wody.
- Konstrukcja: Wykonana z mosiądzu o wysokiej zawartości miedzi i niskiej zawartości cynku, co zapewnia odporność na odcynkowanie.
- Uchwyt: Metalowy, oscylacyjny przycisk o średnicy 3 cali, zgodny z wymogami ADA (nie wymaga trzymania).
- Membrana: Syntetyczna guma PERMEX z podwójnym filtrowanym obejściem.
- Zabezpieczenia: Odporna na wandalizm nasadka zaworu odcinającego.
Dane techniczne
- Objętość spłukiwania: 1.6 gpf (ok. 6.0 litrów).
- Ciśnienie robocze (przepływ): 15-80 psi (103 - 552 kPa).
- Materiał korpusu: Mosiądz półczerwony (Semi-red Brass).
- Przyłącze: Tylne (Rear Spud), 1.5 cala (38 mm).
- Wymiar L: 4.75 cala (121 mm).
- Zasilanie: Rura zasilająca 1 cal (25 mm).
Wymagania montażowe
Instalacja wymaga uwzględnienia wymiarów montażowych (rough-in). Standardowy wymiar rough-in wynosi 24 cale (610 mm). Należy upewnić się, że instalacja wodna zapewnia wymagane ciśnienie przepływu, aby urządzenie działało poprawnie. W przypadku specyficznych misek ustępowych może być wymagane wyższe ciśnienie minimalne – należy skonsultować się z wymaganiami producenta ceramiki.
Konserwacja i zgodność
Produkt jest zgodny z normami ASTM dla mosiądzu półczerwonego oraz sekcjami ASSE 1037 i ANSI/ASME 112.19.2. Wszelkie prace serwisowe powinny być wykonywane zgodnie z dedykowanymi instrukcjami naprawy zaworów odcinających i kołnierzy przyłączeniowych dostępnymi w dokumentacji Sloan.
Praktyczna pomoc
Typowe problemy
Niewystarczające spłukiwanie
Sprawdź, czy ciśnienie wody w instalacji mieści się w wymaganym zakresie 15-80 psi (103-552 kPa).
Brak puszki ściennej w zestawie
Model wymaga puszki ściennej WB-1-A, którą należy zamówić oddzielnie.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji wynosi od 15 do 80 psi.
- Upewnij się, że posiadasz puszkę ścienną WB-1-A.
- Zweryfikuj, czy miska ustępowa posiada tylne przyłącze (Rear Spud).
- Sprawdź wymiary montażowe (rough-in 24 cale) przed rozpoczęciem prac.
Ilustracje i schematy

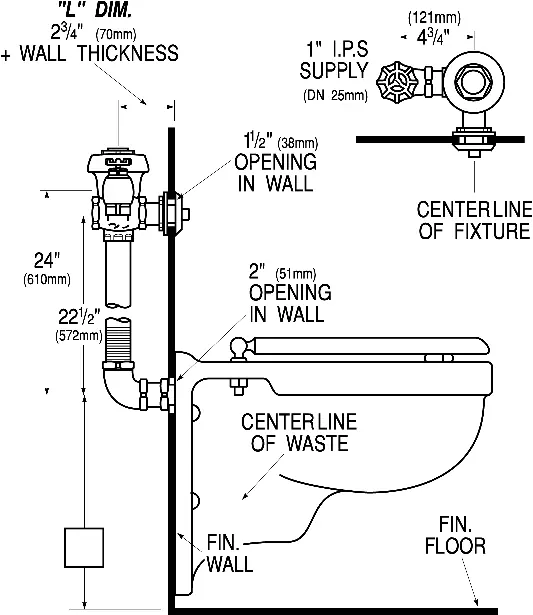

- Schemat przedstawia wymiary montażowe (rough-in) dla instalacji podtynkowej.
- Wskazuje położenie rury zasilającej 1 cal oraz wymiar L (4.75 cala).
Zgodność modelu
- Wymaga puszki ściennej WB-1-A (brak w zestawie).
- Przeznaczony do misek ustępowych z tylnym przyłączem (Rear Spud).
