Instrukcja obsługi zaworu kulowego z filtrem Regulus
Kompletny przewodnik instalacji i konserwacji zaworu kulowego z filtrem Regulus. Dowiedz się, jak poprawnie zamontować zawór, czyścić filtr siatkowy oraz jakie są parametry techniczne urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zawór kulowy z filtrem Regulus to urządzenie przeznaczone do odcinania przepływu oraz filtracji zanieczyszczeń w instalacjach hydraulicznych. Prawidłowy montaż wymaga uwzględnienia kierunku przepływu oraz odpowiedniego podtrzymania zaworu podczas dokręcania rur. Regularna konserwacja filtra siatkowego zapewnia drożność instalacji.
Zastosowanie
Zawór może być stosowany w instalacjach z następującymi mediami:
- Woda pitna
- Woda użytkowa
- Mieszanki przeciwzamrożeniowe (glikol) w systemach grzewczych, solarnych oraz pompach ciepła
Dane techniczne
- Maksymalne ciśnienie robocze: 16 bar
- Zakres temperatury pracy: od -20 °C do 100 °C
- Wielkość oczka filtra: 0,6 mm
Montaż
Zawór może być montowany w pozycji poziomej lub pionowej. Podczas instalacji należy przestrzegać następujących zasad:
- Kierunek przepływu: Zawsze zwracaj uwagę na strzałkę wygrawerowaną na korpusie zaworu, która wskazuje kierunek przepływu medium.
- Podtrzymanie zaworu: Podczas przykręcania rury, trzymaj zawór kluczem po tej samej stronie, po której wykonujesz połączenie.
- Ostrzeżenie: Zabrania się trzymania zaworu kluczem po przeciwnej stronie niż ta, na której dokręcana jest rura, ponieważ może to doprowadzić do uszkodzenia urządzenia.
Konserwacja i czyszczenie
Aby wyczyścić filtr siatkowy, wykonaj poniższe kroki:
- Zamknięcie: Obróć dźwignię o 90° w kierunku oznaczonym jako OFF, aby zamknąć zawór.
- Demontaż: Ręcznie odkręć pokrywę filtra i wyjmij sitko.
- Czyszczenie: Usuń zanieczyszczenia z powierzchni sitka.
- Montaż: Umieść czyste sitko z powrotem w korpusie i dokręć pokrywę.
- Otwarcie: Obróć dźwignię o 90° w kierunku oznaczonym jako ON, aby przywrócić przepływ.
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia lub ograniczony przepływ
Filtr siatkowy może być zapchany zanieczyszczeniami. Należy zamknąć zawór, odkręcić pokrywę i wyczyścić sitko.
Nieszczelność po montażu
Upewnij się, że podczas montażu zawór był podtrzymywany po stronie przykręcanej rury. Jeśli zawór był trzymany po przeciwnej stronie, mogło dojść do uszkodzenia uszczelnienia.
Przed użyciem
- Sprawdź, czy model zaworu jest odpowiedni dla średnicy rury (3/4", 1", 5/4", 6/4" lub 2").
- Upewnij się, że medium w instalacji jest zgodne z przeznaczeniem zaworu.
- Zlokalizuj strzałkę kierunku przepływu na korpusie zaworu.
- Przygotuj odpowiednie narzędzia do montażu (klucze hydrauliczne).
Parametry w praktyce
- -20 °C do 100 °C
- Dopuszczalny zakres temperatur pracy medium.
Ilustracje i schematy

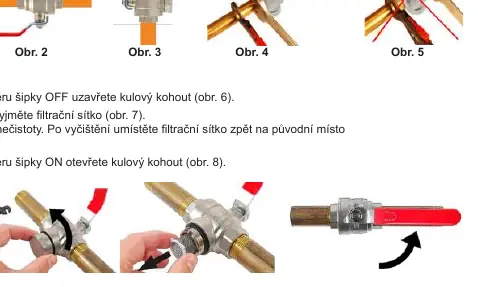

- Obr. 1-3: Prawidłowe pozycje montażowe zaworu (pozioma i pionowa).
- Obr. 4-5: Prawidłowy (4) i nieprawidłowy (5) sposób trzymania zaworu podczas montażu.
- Obr. 6-8: Procedura zamykania, wyjmowania filtra i otwierania zaworu.
