Instrukcja obsługi kamery sieciowej Speco Technologies 04B9
Szybki przewodnik po instalacji i konfiguracji kamery sieciowej Speco Technologies 04B9. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody oraz skonfigurować dostęp sieciowy przy użyciu narzędzia IP Scanner.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest skróconą instrukcją obsługi (Quick Start Guide) dla kamery sieciowej Speco Technologies 04B9. Zawiera kluczowe informacje dotyczące bezpiecznego montażu, podłączenia zasilania i sieci oraz wstępnej konfiguracji urządzenia. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu i odpowiednie narzędzia.
Bezpieczeństwo i konserwacja
- Zasilanie: Używaj wyłącznie certyfikowanego zasilacza 12VDC Class 2. Nie podłączaj dwóch źródeł zasilania jednocześnie. Jeśli używasz switcha lub iniektora PoE, zasilacz 12V nie jest wymagany.
- Montaż: Upewnij się, że ściana lub sufit są w stanie wytrzymać trzykrotność wagi kamery.
- Środowisko: Nie instaluj urządzenia w pobliżu źródeł ciepła, linii wysokiego napięcia ani w miejscach narażonych na silne wibracje.
- Czyszczenie: Do czyszczenia obudowy używaj suchej, miękkiej szmatki. Nie dotykaj bezpośrednio kopułki ani sensora CMOS. W przypadku zabrudzeń użyj pędzla z miękkim włosiem lub szmatki nasączonej alkoholem (tylko do soczewki, od środka na zewnątrz).
Zawartość zestawu
W opakowaniu powinny znajdować się:
- Kamera
- Skrócona instrukcja obsługi
- Płyta CD
- Puszka montażowa (Junction box)
- Zestaw śrub (PA 4x25mm, PM 4x10mm, PWM3x5mm)
- Kołki rozporowe
- Szablon wiercenia
- Gumowe uszczelki (o-ringi)
Opis urządzenia
Kamera posiada następujące elementy:
- Złącza: Ethernet, wejście audio, złącze zasilania.
- Slot karty pamięci: Micro SD (znajduje się wewnątrz urządzenia).
- Przycisk Reset: Służy do przywracania ustawień fabrycznych.
- Pierścień mocujący: Umożliwia regulację kąta widzenia (Pan 360°, Tilt 80°).
Instalacja
- Otwórz puszkę montażową i zdejmij górną pokrywę.
- Użyj szablonu wiercenia, aby zaznaczyć i wywiercić otwory w ścianie.
- Przykręć puszkę montażową do ściany za pomocą dostarczonych śrub.
- Zamocuj kamerę do podstawy montażowej.
- Podłącz przewody (zasilanie, sieć, audio) i zamontuj kamerę na puszce montażowej.
- Poluzuj pierścień mocujący, aby ustawić optymalny kąt widzenia, a następnie dokręć go.
Konfiguracja sieciowa
Aby uzyskać dostęp do kamery:
- Upewnij się, że kamera i komputer znajdują się w tej samej sieci lokalnej. Kamera domyślnie korzysta z DHCP.
- Zainstaluj oprogramowanie IP Scanner z dołączonej płyty CD lub pobierz je ze strony https://www.specotech.com/ip-scanner/.
- Uruchom program, znajdź urządzenie na liście i kliknij dwukrotnie, aby otworzyć interfejs w przeglądarce.
- Domyślne dane logowania to: użytkownik admin, hasło 1234.
Oficjalne zasoby z instrukcji
Informacje o producencie
Speco Technologies
Praktyczna pomoc
Typowe problemy
Brak wykrycia kamery w sieci
Upewnij się, że kamera i komputer są w tej samej podsieci. Sprawdź połączenie kablowe i zasilanie. Użyj narzędzia IP Scanner.
Zabrudzona kopułka lub soczewka
Użyj pędzla z miękkim włosiem lub suszarki do kurzu. W przypadku tłustych plam użyj szmatki nasączonej alkoholem, wycierając od środka soczewki na zewnątrz.
Konieczność resetu urządzenia
Użyj przycisku Reset znajdującego się wewnątrz urządzenia (wymaga otwarcia obudowy).
Przed użyciem
- Sprawdź, czy ściana/sufit wytrzyma ciężar kamery.
- Upewnij się, że masz zasilacz 12VDC lub switch PoE.
- Zainstaluj oprogramowanie IP Scanner na komputerze.
- Sprawdź, czy w opakowaniu są wszystkie śruby i uszczelki.
- Przygotuj śrubokręt płaski do otwarcia obudowy.
Parametry w praktyce
- 12VDC Class 2
- Wymagane napięcie zasilania stałego. Używaj tylko certyfikowanych zasilaczy.
Ilustracje i schematy

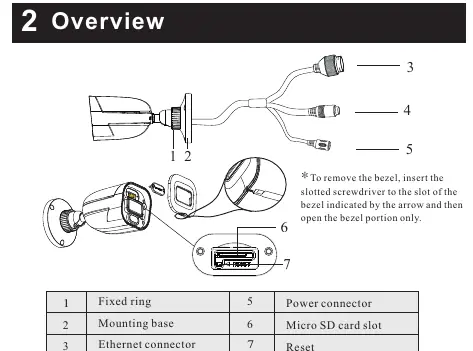

- Schemat na stronie 4 przedstawia elementy zestawu oraz rozmieszczenie portów (Ethernet, Audio, Zasilanie, Reset, Micro SD).
- Schemat na stronie 5 pokazuje prawidłowy sposób uszczelnienia złącza sieciowego.
- Schemat na stronie 6 i 7 ilustruje proces montażu puszki montażowej oraz regulację kąta widzenia kamery.
Zgodność modelu
- Kamera wymaga zasilania 12VDC lub PoE.
- Do konfiguracji wymagany jest komputer z systemem Windows i zainstalowanym oprogramowaniem IP Scanner.
