Instrukcja obsługi czytnika kart CFexpress Type B na USB-C StarTech.com
Szybki przewodnik obsługi czytnika kart CFexpress Type B na USB-C StarTech.com. Dowiedz się, jak poprawnie podłączyć urządzenie, zainstalować karty i bezpiecznie je usuwać.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Czytnik umożliwia podłączenie kart CFexpress Type B do komputera przez port USB-C. Wymaga wysunięcia karty w systemie operacyjnym przed fizycznym odłączeniem, aby uniknąć utraty danych. str. 1
Najważniejsze czynności
- Podłączanie czytnika str. 1
- Usuwanie karty str. 1
Pierwsze uruchomienie
- Podłącz czytnik do portu USB-C, a system operacyjny automatycznie zainstaluje sterowniki. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Interfejs | USB 3.2 | Standard połączenia z komputerem | str. 1 |
| Obsługiwane karty | CFexpress Type B | Typ obsługiwanych nośników | str. 1 |
Gdzie szukać w PDF
- Instrukcja szybkiego startu str. 1
- Zgodność i gwarancja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czytnik kart StarTech.com 1B-USB-C-CFE-ADAPTER służy do obsługi kart pamięci CFexpress Type B za pośrednictwem portu USB-C. Kluczowe ostrzeżenie: Przed fizycznym wyjęciem karty z czytnika, należy zawsze wysunąć urządzenie w systemie operacyjnym komputera. Niezastosowanie się do tej zasady może prowadzić do utraty danych lub trwałego uszkodzenia karty pamięci lub czytnika.
Instalacja czytnika
Proces instalacji jest automatyczny i nie wymaga dodatkowego oprogramowania:
- Włóż kartę CFexpress do slotu w czytniku.
- Podłącz złącze USB-C czytnika do dostępnego portu USB-C w komputerze.
- System operacyjny automatycznie wykryje czytnik i zainstaluje odpowiednie sterowniki.
Obsługa kart pamięci
Aby bezpiecznie usunąć kartę z czytnika:
- Wysuń/odłącz urządzenie w systemie operacyjnym komputera, aby zapobiec uszkodzeniu danych.
- Trzymając czytnik jedną ręką, delikatnie wciśnij kartę CFexpress do slotu, aby zwolnić mechanizm blokujący.
- Zwolnij nacisk – mechanizm wysunie kartę częściowo na zewnątrz.
- Chwyć pewnie kartę drugą ręką i delikatnie wyjmij ją ze slotu.
Uwaga: Nie używaj nadmiernej siły podczas wkładania lub wyjmowania karty, gdyż może to uszkodzić mechanizm.
Wskaźnik LED
- Światło ciągłe białe: Sterownik został zainstalowany, a połączenie USB jest aktywne.
- Światło migające białe: Trwa przesyłanie danych (aktywność dysku).
Wymagania systemowe
- Komputer z portem USB-C.
- Karta pamięci CFexpress Type B.
Oficjalne zasoby z instrukcji
Informacje o producencie
StarTech.com
Praktyczna pomoc
Typowe problemy
Utrata danych lub uszkodzenie karty
Zawsze wysuwaj kartę w systemie operacyjnym przed fizycznym wyjęciem jej z czytnika.
Karta nie jest rozpoznawana
Upewnij się, że używasz karty CFexpress Type B. Czytnik nie obsługuje innych typów kart.
Trudności z wyjęciem karty
Nie ciągnij karty na siłę. Wciśnij ją delikatnie do środka, aby aktywować mechanizm sprężynowy (eject), który wysunie kartę.
Przed użyciem
- Sprawdź, czy komputer posiada wolny port USB-C.
- Upewnij się, że posiadasz kartę pamięci w standardzie CFexpress Type B.
- Przygotuj się na bezpieczne wysunięcie karty w systemie operacyjnym przed jej wyjęciem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- USB 3.2 (10Gbps)
- Maksymalna przepustowość interfejsu przesyłu danych.
- LED Solid White
- Urządzenie gotowe do pracy, sterownik zainstalowany.
- LED Flashing White
- Trwa odczyt lub zapis danych na karcie.

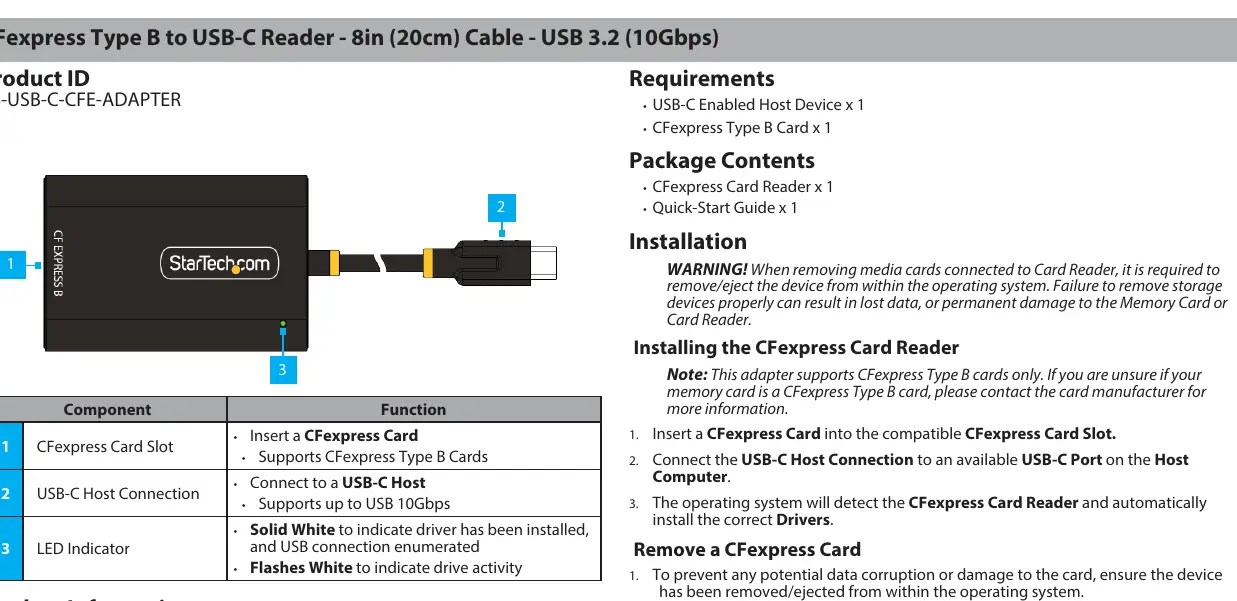

Ilustracje i schematy
- 1: Slot na kartę CFexpress.
- 2: Złącze USB-C do podłączenia z komputerem.
- 3: Dioda LED sygnalizująca stan pracy.
Zgodność modelu
- Adapter obsługuje wyłącznie karty CFexpress Type B.
