Instrukcja obsługi stacji dokującej StarTech.com 196N-USBC-DOCK / 196UE-USBC-DOCK
Szybki przewodnik po instalacji i obsłudze stacji dokującej USB-C StarTech.com. Dowiedz się, jak podłączyć urządzenia, monitory HDMI, sieć oraz jak skonfigurować zasilanie 100W.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Stacja dokująca StarTech.com 196N-USBC-DOCK/196UE-USBC-DOCK umożliwia podłączenie dwóch monitorów 4K 60Hz, urządzeń USB, sieci Gigabit Ethernet oraz ładowanie laptopa z mocą 100W. str. 1
Najważniejsze czynności
- Podłącz zasilacz do stacji i gniazdka AC. str. 2
- Podłącz kabel hosta USB-C do komputera. str. 2
Pierwsze uruchomienie
- Podłącz zasilanie, urządzenia peryferyjne, monitory i kabel hosta, a następnie naciśnij przycisk zasilania. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 100W PD | Maksymalna moc ładowania laptopa | str. 1 |
| Wideo | Dual 4K 60Hz HDMI | Obsługiwana rozdzielczość i częstotliwość odświeżania | str. 1 |
Gdzie szukać w PDF
- Schemat portów i wymagania str. 1
- Instrukcja instalacji str. 2
Spis treści
Najważniejsze informacje
Stacja dokująca StarTech.com 196N-USBC-DOCK / 196UE-USBC-DOCK to zaawansowane rozwiązanie umożliwiające podłączenie dwóch monitorów 4K 60Hz, urządzeń peryferyjnych USB, sieci Gigabit Ethernet oraz ładowanie laptopa z mocą do 100W. Urządzenie wymaga komputera z portem USB-C obsługującym Power Delivery oraz DisplayPort Alt Mode.
Opis portów i elementów
Stacja posiada następujące złącza i elementy sterujące:
- Porty USB-A 5Gbps: Do podłączania i ładowania urządzeń peryferyjnych.
- Porty USB-C 10Gbps: Do podłączania urządzeń peryferyjnych (jeden port obsługuje ładowanie do 15W).
- Przycisk zasilania: Służy do włączania i wyłączania stacji dokującej.
- Gniazda blokady: (Nano/Standard/Wedge) do zabezpieczenia stacji przed kradzieżą.
- Wejście zasilania: Do podłączenia dołączonego zasilacza uniwersalnego.
- Złącze USB-C Host: Do podłączenia komputera (obsługuje Power Delivery 3.0 do 100W).
- Wyjścia HDMI: Do podłączenia do dwóch monitorów HDMI.
- Port Gigabit Ethernet: Do podłączenia sieci przewodowej.
Instalacja
- Podłącz zasilacz do gniazdka AC, a następnie do portu zasilania w stacji dokującej.
- Podłącz kabel sieciowy do portu Gigabit Ethernet z tyłu stacji.
- Podłącz urządzenia USB do portów USB-A i USB-C na przednim i tylnym panelu.
- Podłącz do dwóch monitorów HDMI do wyjść HDMI z tyłu stacji (kable HDMI nie są dołączone).
- Podłącz dołączony kabel hosta USB-C do złącza USB-C Host z tyłu stacji, a drugi koniec do portu USB-C w laptopie.
- Naciśnij przycisk zasilania na przednim panelu, aby włączyć stację.
- Komputer automatycznie wykryje stację i zainstaluje wymagane sterowniki.
Wymagania systemowe
Aby stacja działała w pełni funkcjonalnie, komputer musi spełniać następujące warunki:
- Posiadać port USB-C obsługujący Power Delivery oraz DisplayPort Alt Mode.
- Wydajność wideo (liczba monitorów, rozdzielczość, odświeżanie) zależy od możliwości karty graficznej i portu hosta w komputerze.
Oficjalne zasoby z instrukcji
Informacje o producencie
StarTech.com
Praktyczna pomoc
Typowe problemy
Brak obrazu na monitorach
Upewnij się, że port USB-C w komputerze obsługuje DisplayPort Alt Mode.
Stacja nie ładuje laptopa
Upewnij się, że używasz oryginalnego zasilacza i że port USB-C w komputerze obsługuje Power Delivery.
Przed użyciem
- Sprawdź zawartość opakowania (stacja, kabel hosta, zasilacz).
- Upewnij się, że komputer posiada port USB-C z obsługą Power Delivery i DisplayPort Alt Mode.
- Przygotuj kable HDMI dla monitorów.
- Upewnij się, że masz dostęp do gniazdka elektrycznego.
Parametry w praktyce
- USB Power Delivery 3.0
- Technologia umożliwiająca ładowanie laptopa przez stację dokującą z mocą do 100W.
- DisplayPort Alt Mode
- Standard pozwalający na przesyłanie sygnału wideo przez port USB-C.
- Gigabit Ethernet
- Port sieciowy zapewniający przewodowe połączenie z internetem/siecią lokalną.
Ilustracje i schematy

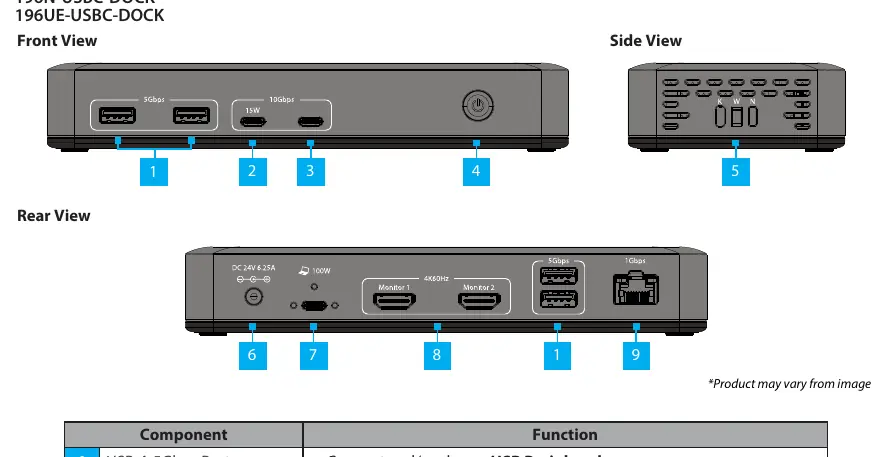

- Przedni panel zawiera porty USB, przycisk zasilania oraz gniazda blokady.
- Tylny panel zawiera wejście zasilania, złącze hosta USB-C, wyjścia HDMI oraz port Ethernet.
