Instrukcja obsługi listwy zasilającej StarTech 1U Rack-Mount Metered PDU
Przewodnik użytkownika listwy zasilającej StarTech 1U Rack-Mount Metered PDU. Dowiedz się, jak zamontować urządzenie w szafie rack, podłączyć zasilanie oraz korzystać z wyświetlacza LCD i zabezpieczenia przeciwprzepięciowego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Listwa PDU służy do dystrybucji zasilania w szafach rack 19-calowych. Posiada wyświetlacz LCD monitorujący parametry prądu oraz zabezpieczenie przeciwprzepięciowe. str. 1
Najważniejsze czynności
- Montaż w szafie str. 2
- Resetowanie wyłącznika str. 1
Pierwsze uruchomienie
- Podłącz kabel zasilający do gniazda ściennego, a urządzenia do gniazd na listwie. str. 2
Problemy i rozwiązania
Brak ochrony
Sprawdź diodę Protection Present. Jeśli nie świeci, ochrona jest uszkodzona.
str. 1Konserwacja i reset
- W przypadku wyzwolenia wyłącznika automatycznego, wciśnij go, aby zresetować. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie/Natężenie | 125V AC / 15A | Parametry zasilania | str. 1 |
Gdzie szukać w PDF
- Opis i specyfikacja str. 1
- Instalacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy listew zasilających StarTech 1U Rack-Mount Metered PDU. Urządzenie służy do dystrybucji zasilania w szafach rack 19-calowych, oferując monitorowanie parametrów prądu na wyświetlaczu LCD oraz ochronę przeciwprzepięciową.
Opis urządzenia
Listwa wyposażona jest w:
- Wyświetlacz LCD: Pokazuje w czasie rzeczywistym napięcie (V), natężenie (A), moc (W) oraz współczynnik mocy (PF).
- Diodę Protection Present: Zielone światło oznacza aktywną ochronę przeciwprzepięciową. Brak światła oznacza uszkodzenie lub wyłączenie ochrony.
- Gniazda wyjściowe: Standard NEMA 5-15R (125V AC / 15A).
- Wyłącznik automatyczny: Zabezpiecza przed przeciążeniem (15A).

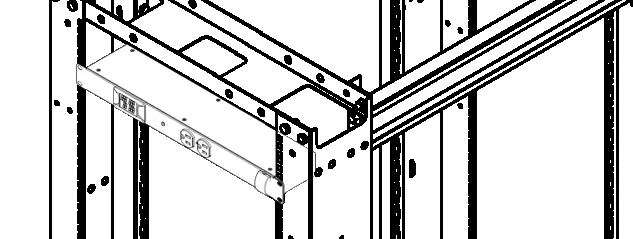

Montaż w szafie rack
- Wybierz odpowiednie miejsce w szafie rack 19-calowej (urządzenie zajmuje 1U wysokości).
- Jeśli szafa posiada kwadratowe otwory montażowe, zainstaluj nakrętki klatkowe (cage nuts).
- Umieść listwę PDU w szafie, dopasowując otwory w uchwytach montażowych do punktów montażowych w szafie.
- Zabezpiecz listwę za pomocą śrub montażowych. Upewnij się, że śruby są dokręcone, a urządzenie nie przesuwa się.
Podłączenie zasilania i urządzeń
- Podłącz wbudowany kabel zasilający listwy PDU do dostępnego źródła zasilania AC (gniazdo NEMA 5-15R).
- Podłącz urządzenia odbiorcze do gniazd wyjściowych na listwie PDU.
Bezpieczeństwo
Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie należy używać go na zewnątrz. W przypadku widocznego uszkodzenia obudowy lub odsłoniętych obwodów, nie należy dotykać urządzenia, gdy jest podłączone do zasilania.
Informacje o producencie
StarTech.com
Praktyczna pomoc
Typowe problemy
Brak ochrony przeciwprzepięciowej
Sprawdź diodę Protection Present. Jeśli nie świeci się na zielono, ochrona może być uszkodzona lub wyłączona.
Brak zasilania w gniazdach
Sprawdź wyłącznik automatyczny (Circuit Breaker). Jeśli został wyzwolony, wciśnij go, aby zresetować zasilanie.
Przed użyciem
- Sprawdź, czy masz dostępne gniazdo zasilania NEMA 5-15R.
- Upewnij się, że masz 1U wolnej przestrzeni w szafie rack.
- Przygotuj śruby montażowe i nakrętki klatkowe (jeśli wymagane).
- Upewnij się, że urządzenia odbiorcze nie przekraczają limitu 15A.
Ilustracje i schematy
- Panel przedni zawiera wyświetlacz LCD, diodę stanu ochrony oraz gniazda.
- Panel tylny zawiera gniazda wyjściowe oraz wyłącznik automatyczny.
Zgodność modelu
- Wymaga szafy rack zgodnej z EIA-310.
- Przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
