Instrukcja obsługi stacji dokującej StarTech.com 129N-USBC-KVM-DOCK
Szybki przewodnik po stacji dokującej StarTech.com 129N-USBC-KVM-DOCK. Dowiedz się, jak podłączyć urządzenia, skonfigurować monitory, przełączać się między komputerami i zarządzać zasilaniem Power Delivery.
Spis treści
Najważniejsze informacje z instrukcji
Stacja dokująca StarTech.com 129N-USBC-KVM-DOCK to zaawansowane rozwiązanie typu KVM, które pozwala na współdzielenie zestawu urządzeń peryferyjnych (klawiatura, mysz, monitory, sieć) między dwoma komputerami wyposażonymi w porty USB-C. Urządzenie obsługuje technologię Power Delivery, zapewniając zasilanie podłączonym laptopom.
Opis urządzenia i portów
Stacja posiada trzy panele złączy:
- Side A: Dioda zasilania, przycisk wyboru portu (PC 1/PC 2), porty USB-A (2.0), gniazdo mikrofonowe i audio 3.5mm.
- Side B: Porty USB-A (3.2 Gen 2), port danych USB-C, port Gigabit Ethernet, porty wideo DisplayPort 1.4 oraz porty hosta USB-C (PC 1 i PC 2).
- Side C: Gniazdo blokady zabezpieczającej.
Instalacja
- Podłącz zasilacz do gniazda DC 20V w stacji dokującej.
- Podłącz urządzenia peryferyjne USB do portów USB-A i USB-C na stacji.
- Podłącz kabel sieciowy (CAT 5e lub lepszy) do portu Gigabit Ethernet.
- Podłącz do dwóch monitorów DisplayPort do portów wideo.
- Podłącz kable USB-C Host do stacji oraz do każdego z komputerów.
- W systemie Windows sterowniki powinny zainstalować się automatycznie. W przypadku innych systemów lub problemów, pobierz pakiet sterowników ze strony www.StarTech.com/129N-USBC-KVM-DOCK.
Obsługa i przełączanie
Aby przełączyć się między komputerami, naciśnij przycisk Port Selection Button znajdujący się na przednim panelu stacji. Podłączone monitory, urządzenia USB i połączenie LAN zostaną automatycznie przełączone na aktywny komputer.
Zasilanie (Power Delivery)
Wszystkie podłączone komputery obsługujące USB Power Delivery będą ładowane, niezależnie od tego, który port jest aktualnie aktywny:
- Aktywny port otrzymuje 90W mocy.
- Nieaktywny port otrzymuje 45W mocy.
Oficjalne zasoby z instrukcji
Informacje o producencie
StarTech.com
Praktyczna pomoc
Typowe problemy
Brak automatycznej instalacji sterowników
Pobierz pakiet sterowników dla swojego systemu operacyjnego ze strony www.StarTech.com/129N-USBC-KVM-DOCK i zainstaluj je ręcznie.
Urządzenia nie przełączają się między komputerami
Upewnij się, że oba kable USB-C Host są poprawnie podłączone do stacji i do odpowiednich portów w komputerach.
Przed użyciem
- Sprawdź zawartość opakowania: stacja dokująca, 2x kabel USB-C Host, zasilacz.
- Upewnij się, że oba komputery posiadają porty USB-C.
- Przygotuj kabel sieciowy CAT 5e lub lepszy, jeśli planujesz korzystać z połączenia przewodowego LAN.
- Upewnij się, że masz dostęp do Internetu w celu pobrania ewentualnych sterowników.
Parametry w praktyce
- USB 3.2 Gen 2
- Standard przesyłu danych oferujący prędkość do 10Gbps.
- DisplayPort 1.4
- Obsługa rozdzielczości do 4K (4096x2160) przy 60Hz.
- Power Delivery 3.0
- Technologia umożliwiająca ładowanie laptopa przez port USB-C.
Ilustracje i schematy

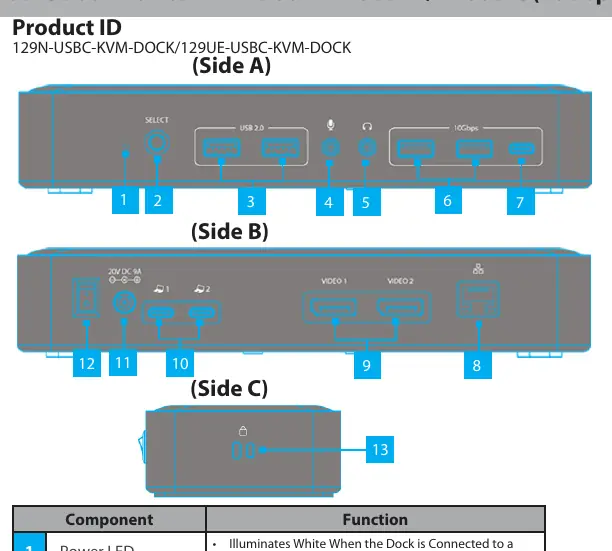

- Strona 1 zawiera szczegółowy schemat portów (Side A, B, C) z numeracją od 1 do 13, co pozwala na szybką identyfikację złączy i ich funkcji.
Zgodność modelu
- Wymaga dwóch komputerów z portami USB-C.
- Wspiera systemy Windows (automatyczna instalacja) oraz inne systemy (wymagana ręczna instalacja sterowników).
