Instrukcja obsługi kominka elektrycznego StyleWell Whittington 18WM5971-PG77

Szybki przewodnik po instrukcji obsługi kominka elektrycznego StyleWell Whittington 18WM5971-PG77. Dowiedz się, jak poprawnie złożyć urządzenie, obsługiwać funkcje grzania, ustawiać timer oraz rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Kominek elektryczny StyleWell Whittington (18WM5971-PG77) to urządzenie grzewcze z efektem płomienia. Instrukcja zawiera pełny proces montażu ramy, instalacji wkładu, obsługi panelu sterowania oraz procedury bezpieczeństwa (w tym funkcję Safer Plug). str. 1, 8, 16, 18

Najważniejsze czynności

Montaż kominka str. 8, 9, 10, 11
Obsługa funkcji grzania i płomienia str. 16
Rozwiązywanie problemów str. 20, 21

Pierwsze uruchomienie

Podłącz urządzenie do uziemionego gniazdka 120V. Naciśnij przycisk zasilania na panelu sterowania, aby przejść w tryb czuwania. str. 16, 18

Problemy i rozwiązania

Wyświetlacz pokazuje E1/E2

Uszkodzony lub odłączony czujnik termostatu. Sprawdź połączenie lub skontaktuj się z serwisem.

str. 20

Wyświetlacz pokazuje E3

Zadziałało zabezpieczenie przed przegrzaniem. Odłącz na 30 minut, sprawdź wloty powietrza.

str. 20

Wyświetlacz pokazuje Er

Zadziałało zabezpieczenie Safer Plug. Sprawdź wtyczkę i gniazdko.

str. 18, 20

Kody błędów

Kod	Znaczenie	Działanie	Strony
E1	Czujnik termostatu uszkodzony/odłączony	Sprawdź połączenie lub skontaktuj się z serwisem	str. 20
E3	Zadziałało zabezpieczenie przed przegrzaniem	Odłącz na 30 minut, sprawdź wloty powietrza	str. 20
Er	Zadziałało zabezpieczenie Safer Plug	Sprawdź wtyczkę i gniazdko	str. 18, 20

Konserwacja i reset

Aby zresetować Safer Plug, pozwól wtyczce ostygnąć, odłącz urządzenie na 5 sekund, a następnie podłącz ponownie. str. 18

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	120V	Napięcie zasilania	str. 6
Moc	1500W	Pobór mocy	str. 6
Natężenie	12.5A	Natężenie prądu	str. 6

Gdzie szukać w PDF

Spis treści str. 2
Rozwiązywanie problemów str. 20, 21

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

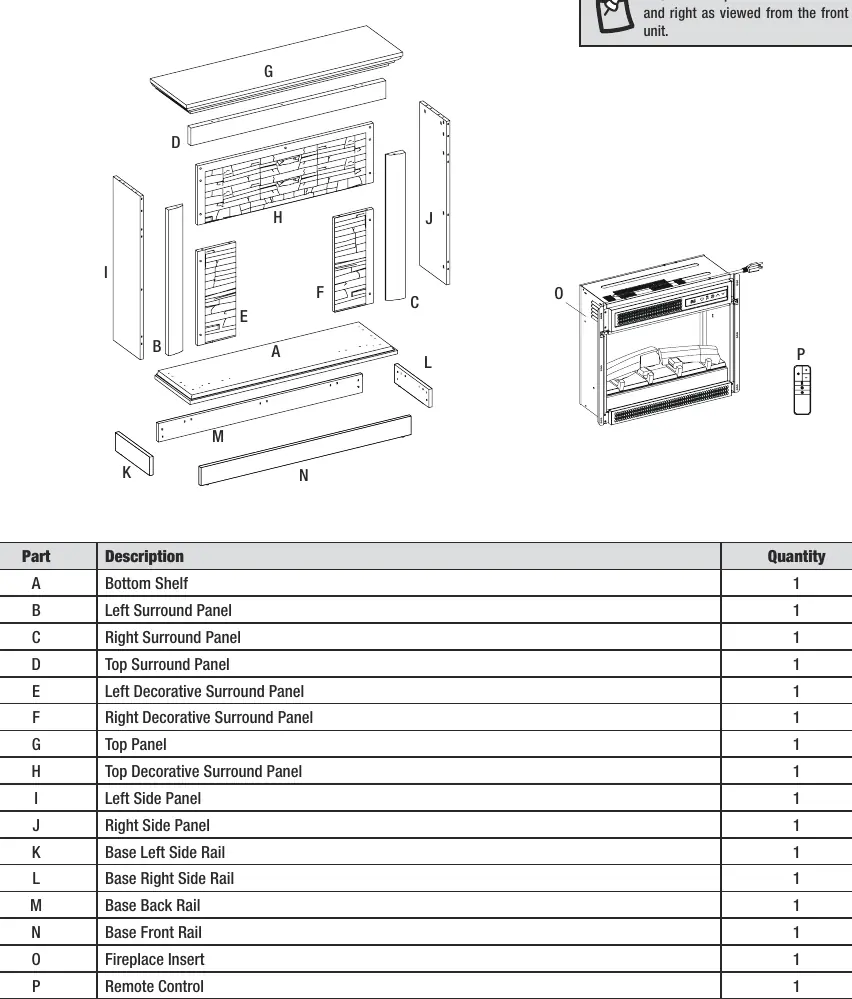

Strona 7

Strona 8

Strona 14

Montaż zabezpieczenia przed przewróceniem (krok 20)

Strona 15

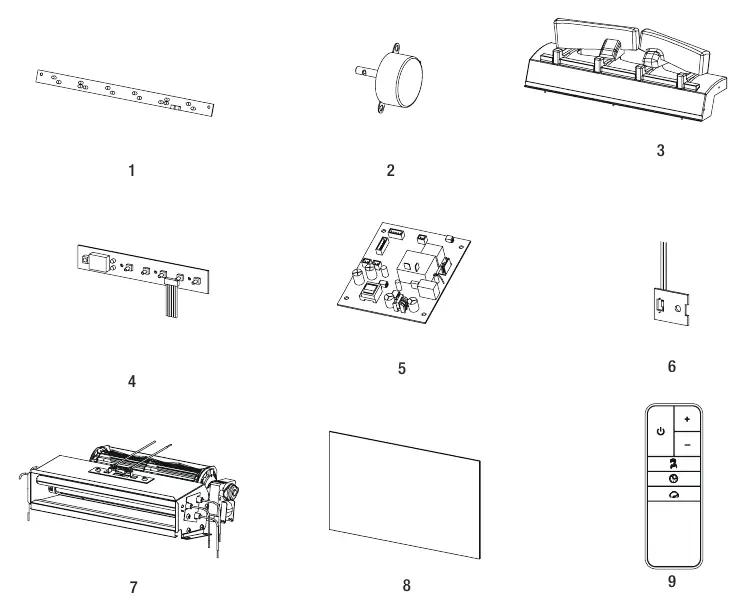

Strona 22

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy kominka elektrycznego StyleWell Whittington (model 18WM5971-PG77). Przed przystąpieniem do montażu i użytkowania należy zapoznać się z zasadami bezpieczeństwa. Kominek jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Nie należy go używać w łazienkach, pralniach ani w miejscach, gdzie przechowywane są łatwopalne ciecze. Urządzenie wymaga uziemionego gniazdka elektrycznego.

Montaż kominka

Montaż zajmuje około 90 minut i wymaga śrubokręta krzyżakowego. Zaleca się pracę na miękkiej powierzchni, aby uniknąć zarysowań.

Przygotowanie: Sprawdź zawartość opakowania zgodnie z listą części. Nie wyrzucaj elementów montażowych.
Rama: Montaż obejmuje łączenie paneli bocznych, dekoracyjnych i półek za pomocą dołączonych śrub, kołków drewnianych i bloków łączących.
Wkład kominkowy: Wkład (część O) należy ostrożnie wsunąć w gotową ramę i zabezpieczyć śrubami (HH) po obu stronach.
Zabezpieczenie: Ze względów bezpieczeństwa konieczne jest zamontowanie zestawu zabezpieczającego przed przewróceniem (KK) do ściany.

Obsługa urządzenia

Kominek można obsługiwać za pomocą panelu na obudowie lub dołączonego pilota.

Zasilanie: Przycisk zasilania włącza urządzenie w tryb czuwania.
Ogrzewanie: Termostat jest regulowany w zakresie 17°C - 27°C (62°F - 82°F). Można również wyłączyć grzanie, pozostawiając sam efekt płomienia.
Timer: Umożliwia ustawienie czasu pracy od 30 minut do 9 godzin.
Efekt płomienia: Dostępnych jest 5 poziomów jasności oraz 5 prędkości płomienia.

Bezpieczeństwo i konserwacja

Urządzenie wyposażone jest w funkcję Safer Plug, która monitoruje temperaturę wtyczki i gniazdka. Jeśli wtyczka się przegrzewa, zasilanie zostanie odcięte, a na wyświetlaczu pojawi się komunikat "Er". W takim przypadku należy pozwolić wtyczce ostygnąć i sprawdzić stan gniazdka. Regularnie czyść kominek miękką, niestrzępiącą się szmatką. Nie używaj urządzenia, jeśli przewód zasilający jest uszkodzony.

Rozwiązywanie problemów

W przypadku problemów z działaniem, sprawdź kody błędów na wyświetlaczu:

E1/E2: Uszkodzony lub odłączony czujnik termostatu.
E3: Zadziałało zabezpieczenie przed przegrzaniem. Odłącz urządzenie na 30 minut, sprawdź czy wloty powietrza nie są zablokowane.
Er: Zadziałało zabezpieczenie Safer Plug. Sprawdź połączenie wtyczki z gniazdkiem.

Praktyczna pomoc

Typowe problemy

Wyświetlacz pokazuje E1 lub E2

Czujnik termostatu jest uszkodzony lub odłączony. Sprawdź połączenie z płytą główną lub skontaktuj się z serwisem.

Wyświetlacz pokazuje E3

Zadziałało zabezpieczenie przed przegrzaniem. Odłącz urządzenie na 30 minut, sprawdź czy wloty powietrza nie są zablokowane.

Wyświetlacz pokazuje Er

Zadziałało zabezpieczenie Safer Plug. Sprawdź, czy wtyczka jest dobrze dociśnięta do gniazdka i czy gniazdko nie jest uszkodzone.

Brak ciepła

Urządzenie może być w cyklu chłodzenia lub osiągnęło ustawioną temperaturę. Ustaw wyższą temperaturę lub tryb 'ON'.

Przed użyciem

Sprawdź, czy wszystkie części są obecne zgodnie z listą w instrukcji.
Przygotuj śrubokręt krzyżakowy.
Zapewnij miękką powierzchnię do montażu (np. koc).
Upewnij się, że gniazdko elektryczne jest uziemione.
Nie podłączaj urządzenia do prądu przed zakończeniem montażu.

Parametry w praktyce

Zakres termostatu: 17°C - 27°C (62°F - 82°F) z regulacją co 1°C/2°F.

Ilustracje i schematy

Schemat montażu ramy pokazuje łączenie paneli za pomocą kołków i śrub.
Rysunek wkładu kominkowego wskazuje sposób jego osadzenia w ramie.
Instrukcja zabezpieczenia przed przewróceniem pokazuje montaż kotwy do ściany.

Zgodność modelu

Nie używać z przedłużaczami ani listwami zasilającymi.
Nie używać w łazienkach ani pralniach.
Wymaga uziemionego gniazdka.
