Instrukcja obsługi kosiarki bębnowej Sun Joe MJ500M

Szybki przewodnik po instrukcji obsługi kosiarki bębnowej Sun Joe MJ500M. Dowiedz się, jak złożyć urządzenie, wyregulować wysokość koszenia, dbać o ostrza i bezpiecznie kosić trawnik.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż uchwytu (Fig. 1) Strona 5 Mocowanie uchwytu do podstawy (Fig. 4) Strona 6 Montaż kosza na trawę (Fig. 5) Strona 6 Mocowanie kosza do kosiarki (Fig. 9) Strona 7 Regulacja wysokości koszenia (Fig. 11) Strona 7 Test poprawności cięcia (Fig. 15) Strona 8

Najważniejsze informacje z instrukcji

Kosiarka bębnowa Sun Joe MJ500M to urządzenie ręczne, które wymaga regularnej konserwacji, w tym ostrzenia i smarowania. Przed użyciem należy upewnić się, że obszar koszenia jest wolny od ciał obcych (kamieni, drutów, zabawek). Kosiarka nie jest przeznaczona do pracy na mokrej trawie ani na bardzo stromych zboczach. Operator musi zawsze nosić okulary ochronne i odpowiednie obuwie.

Opis urządzenia

Kosiarka składa się z następujących głównych elementów:

  • Uchwyt (górny, środkowy, dolny) z piankowym uchwytem
  • Kosz na trawę
  • Korpus kosiarki z 5 stalowymi ostrzami
  • 4-pozycyjny system regulacji wysokości
  • Koła i wałek

Montaż

Montaż urządzenia wymaga wykonania następujących kroków:

Montaż uchwytu (Fig. 1)
Montaż uchwytu (Fig. 1)

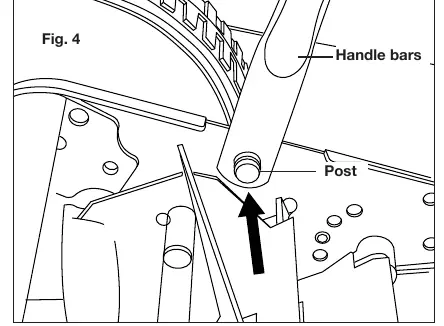

Mocowanie uchwytu do podstawy (Fig. 4)
Mocowanie uchwytu do podstawy (Fig. 4)
Montaż kosza na trawę (Fig. 5)
Montaż kosza na trawę (Fig. 5)
Mocowanie kosza do kosiarki (Fig. 9)
Mocowanie kosza do kosiarki (Fig. 9)
  1. Montaż uchwytu: Połącz górny uchwyt ze środkowymi rurkami za pomocą pierwszego zestawu pokręteł i śrub. Następnie połącz środkowe rurki z dolnymi za pomocą drugiego zestawu.
  2. Mocowanie do podstawy: Dopasuj otwory w dolnej części uchwytu do słupków na podstawie kosiarki i dociśnij, aby zabezpieczyć połączenie.
  3. Montaż kosza na trawę: Wsuń pręt wsporczy w rurkę kosza, a następnie przypnij skórzane profile ochronne do pręta.
  4. Mocowanie kosza: Zaczep kosz o wałek kosiarki i zabezpiecz pasek blokujący na środkowej poprzeczce dolnego uchwytu, aby kosz nie szorował o ziemię.

Obsługa i regulacja

Wysokość koszenia można regulować w zakresie od 0,47 cala (12 mm) do 1,57 cala (40 mm) za pomocą 4-pozycyjnego systemu na wałku. Aby zmienić wysokość, należy wyciągnąć pokrętła regulacyjne po obu stronach ramy i obrócić je do wybranej pozycji (A dla najwyższej, B dla najniższej).

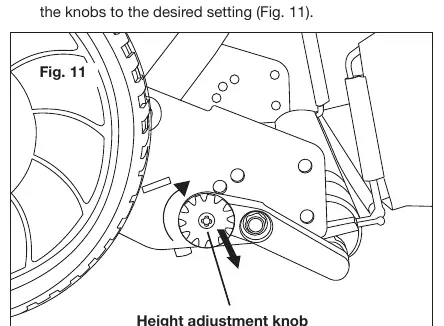

Regulacja wysokości koszenia (Fig. 11)
Regulacja wysokości koszenia (Fig. 11)

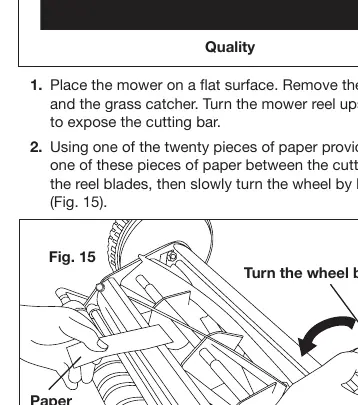

Test poprawności cięcia (Fig. 15)
Test poprawności cięcia (Fig. 15)

Aby zapewnić czyste cięcie, należy przeprowadzić test papieru: umieść pasek papieru między listwą tnącą a ostrzami i obracaj koło ręcznie. Ostrza powinny równomiernie przecinać papier na całej długości.

Wskazówki dotyczące koszenia

  • Zasada 1/3: Nie usuwaj więcej niż 1/3 całkowitej wysokości trawy podczas jednego koszenia i nigdy nie więcej niż 1 cal (2,5 cm).
  • Wysoka trawa: W przypadku bardzo wysokiej trawy wykonaj pierwsze koszenie na maksymalnej wysokości, a następnie powtórz proces na żądanej wysokości.
  • Częstotliwość: Kosić regularnie, przynajmniej raz w tygodniu w sezonie wegetacyjnym.

Konserwacja i przechowywanie

Regularna konserwacja jest kluczowa dla płynnej pracy:

  • Ostrzenie: Nałóż cienką warstwę pasty ściernej na krawędzie ostrzy i obracaj je, aż listwa tnąca będzie wypolerowana. Po zakończeniu dokładnie wyczyść resztki pasty.
  • Smarowanie: Regularnie smaruj powierzchnie tnące, wał osi bębna i koła.
  • Czyszczenie: Czyść zewnętrzną część urządzenia miękką szczotką i szmatką. Nie używaj wody ani rozpuszczalników.
  • Przechowywanie: Przechowuj kosiarkę w suchym miejscu, nie kładź na niej innych przedmiotów.

Serwis i wsparcie

W przypadku pytań lub potrzeby serwisu, skontaktuj się z centrum obsługi klienta Snow Joe + Sun Joe pod numerem 1-866-SNOWJOE (1-866-766-9563).

Praktyczna pomoc

Typowe problemy

Kosiarka ma trudności z cięciem chwastów (np. mniszka lekarskiego)

Kosić częściej, aby zapobiec ich wzrostowi; chwasty często wyginają się zamiast być cięte.

Nierówne cięcie lub trudności z pchaniem kosiarki

Sprawdzić ustawienie ostrzy; mogą być zbyt luźne lub zbyt ciasno dociśnięte do listwy tnącej.

Przerywane cięcie papieru podczas testu

Użyć klucza imbusowego, aby dokręcić śrubę regulacyjną po stronie, gdzie występuje problem, o około 1/8 obrotu.

Przed użyciem

  • Sprawdź, czy wszystkie części z zestawu są obecne (korpus, uchwyty, kosz, klucz, paski papieru).
  • Upewnij się, że obszar koszenia jest wolny od kamieni, drutów i zabawek.
  • Sprawdź, czy wszystkie śruby i pokrętła są dokręcone.
  • Załóż okulary ochronne.
  • Upewnij się, że ostrza są ostre i czyste.

Parametry w praktyce

Szerokość koszenia
16 cali (40,6 cm) - efektywna szerokość pasa koszenia.
Wysokość koszenia
0,47 - 1,57 cala (12 - 40 mm) - regulowana w 4 pozycjach.
Pojemność kosza
6,6 galona (25 l) - objętość zbieranej trawy.

Ilustracje i schematy

  • Schemat montażu uchwytu pokazuje kolejność łączenia rurek środkowych, górnych i dolnych za pomocą pokręteł i śrub.
  • Rysunek regulacji wysokości wskazuje na pokrętła po obu stronach ramy, które należy wyciągnąć i obrócić do odpowiedniej pozycji.
  • Test papieru pokazuje, jak sprawdzić poprawność cięcia ostrzy za pomocą paska papieru włożonego między listwę tnącą a ostrza.

Zgodność modelu

  • Przeznaczona wyłącznie do użytku domowego.
  • Nie używać na mokrej trawie.
  • Nie używać na bardzo stromych zboczach.
