Katalog części kosiarki samojezdnej Toro 152cm Z Master 4000 Series

Najważniejsze informacje z katalogu części

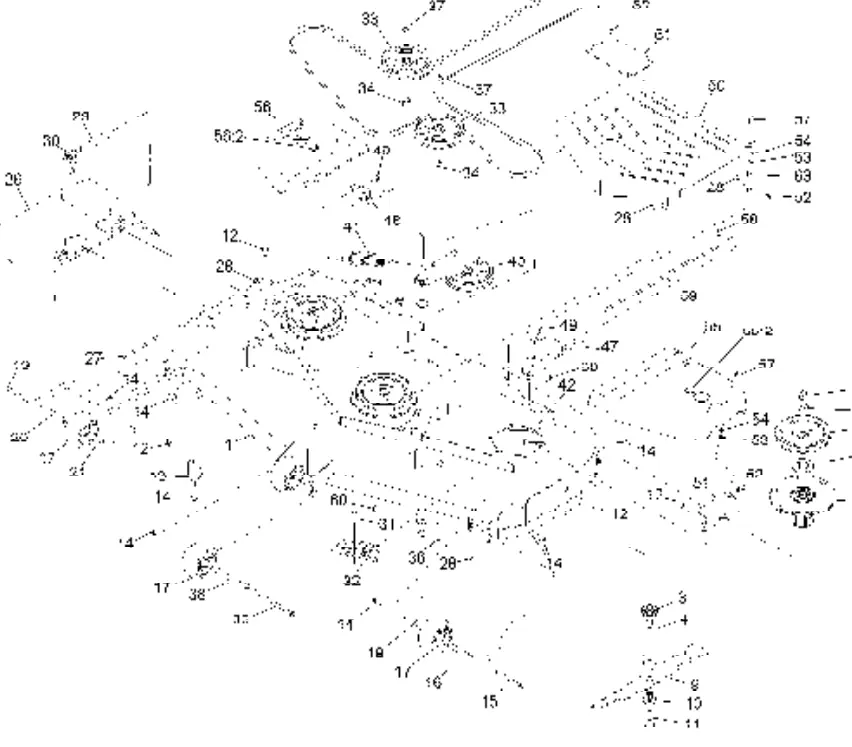

Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla kosiarki samojezdnej Toro 152cm Z Master 4000 Series, model 74056TE. Katalog zawiera szczegółowe rysunki złożeniowe (exploded views) oraz listy części dla wszystkich głównych podzespołów urządzenia, co ułatwia identyfikację i zamawianie komponentów.

Jak korzystać z katalogu

Aby poprawnie zamówić części zamienne, należy:

• Zidentyfikować właściwy podzespół w spisie treści.
• Odszukać rysunek złożeniowy danego podzespołu.
• Zanotować numer referencyjny części z rysunku.
• Sprawdzić w tabeli obok rysunku numer części (Part Number) oraz wymaganą ilość (Qty).

Katalog stosuje specjalne formaty numeracji:

• Numery zespołów (a:b): 'a' oznacza numer całego zespołu, a 'b' numer konkretnej części wewnątrz tego zespołu.
• Ilość (nX y): 'n' oznacza ilość części, 'X' to symbol mnożenia, a 'y' to numer referencyjny.

Główne podzespoły

Katalog obejmuje następujące sekcje:

• Układ jezdny i rama: Rama, system ochrony przed przewróceniem (ROPS), koła przednie (caster) i tylne.
• Układ napędowy i sterowanie: Hydrauliczny układ napędowy, przekładnie (transaxle), sterowanie ruchem, linki przepustnicy i ssania.
• Układ paliwowy: Zbiornik paliwa, przewody, zawory.
• Układ elektryczny: Wiązki przewodów, przełączniki, akumulator, bezpieczniki.
• Układ tnący: Zespół kosiarki (deck), podnoszenie decku, wrzeciona (spindle), deflektor, ramiona napinacza.
• Silnik i osprzęt: Silnik, sprzęgło, tłumik, platforma operatora i siedzenie.

Akcesoria i wyposażenie dodatkowe

Katalog zawiera listę dostępnych akcesoriów dla modelu 74056TE, takich jak zestawy do mulczowania (Recycler Kit), zestawy noży o różnym przepływie powietrza, zestawy do zbierania trawy (Bagger Kit), osłony przeciwsłoneczne oraz zestawy do montażu podnośników.
