Instrukcja obsługi pilarki łańcuchowej, dmuchawy i podkaszarki Toro Flex-Force 60V MAX
Szybki przewodnik po instrukcji obsługi narzędzi ogrodowych Toro Flex-Force 60V MAX. Zawiera wskazówki dotyczące montażu, bezpiecznej pracy, konserwacji oraz rozwiązywania problemów dla pilarki łańcuchowej, dmuchawy i podkaszarki.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi dotyczy pilarki łańcuchowej, dmuchawy i podkaszarki Toro Flex-Force 60V. Zawiera procedury montażu, bezpiecznej obsługi, ładowania akumulatorów oraz konserwacji. str. 1, 29, 45
Najważniejsze czynności
- Montaż prowadnicy i łańcucha (pilarka) str. 23
- Ładowanie akumulatora str. 18, 39, 57
Pierwsze uruchomienie
- Naładuj akumulator, sprawdź naciąg łańcucha (pilarka) lub zamontuj osłonę (podkaszarka), włóż akumulator i uruchom urządzenie. str. 9, 11, 35, 51
Problemy i rozwiązania
Urządzenie nie uruchamia się
Sprawdź naładowanie akumulatora, upewnij się, że jest w pełni osadzony, sprawdź hamulec łańcucha (pilarka).
str. 25, 41, 62Konserwacja i reset
- Regularnie czyść otwory wentylacyjne, sprawdzaj naciąg łańcucha (pilarka) i stan żyłki (podkaszarka). str. 19, 60
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 60V DC | Napięcie znamionowe systemu. | str. 10, 36, 55 |
Gdzie szukać w PDF
- Pilarka łańcuchowa str. 1, 28
- Dmuchawa str. 29, 44
- Podkaszarka str. 45, 64
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja obejmuje trzy urządzenia z serii Toro Flex-Force 60V MAX: pilarkę łańcuchową (modele 51850/51850T), dmuchawę (modele 51820/51820T) oraz podkaszarkę (modele 51830/51830T). Wszystkie urządzenia korzystają z tego samego systemu akumulatorowego i ładowarki.
Bezpieczeństwo
Przed użyciem jakiegokolwiek urządzenia należy zapoznać się z pełną treścią instrukcji. Zawsze stosuj środki ochrony osobistej, w tym okulary ochronne, ochronniki słuchu, rękawice oraz solidne obuwie. Nigdy nie używaj urządzeń w pobliżu dzieci lub osób postronnych. W przypadku pilarki łańcuchowej należy zachować szczególną ostrożność, aby uniknąć zjawiska odrzutu.
Pilarka łańcuchowa (51850)
Pilarka przeznaczona jest do cięcia gałęzi, kłód i belek drewnianych. Kluczowe czynności:

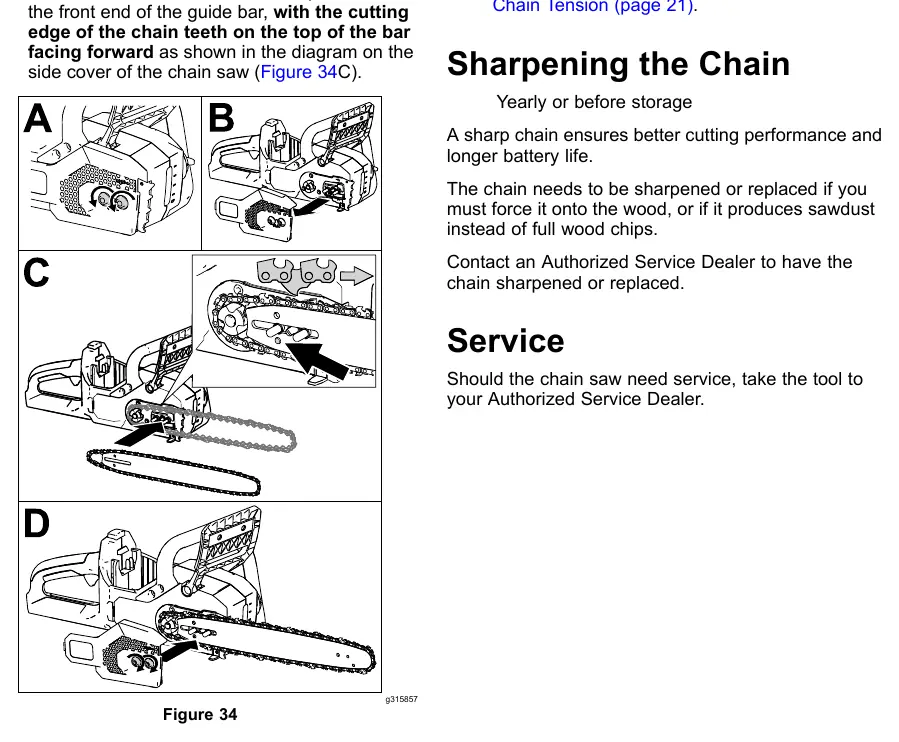

- Montaż prowadnicy i łańcucha: Zdejmij pokrywę boczną, załóż łańcuch na koło napędowe i prowadnicę, upewniając się, że zęby tnące są skierowane do przodu.
- Naciąg łańcucha: Naciąg jest prawidłowy, gdy łańcuch można płynnie przesuwać ręką w rękawicy, a po odciągnięciu od prowadnicy wraca na miejsce.
- Smarowanie: Regularnie sprawdzaj poziom oleju w okienku i uzupełniaj go.
Dmuchawa (51820)
Dmuchawa służy do przemieszczania odpadów ogrodowych. Obsługa:
- Montaż: Wsuń rurę dmuchawy na obudowę, aż zatrzask się zablokuje.
- Praca: Używaj spustu o zmiennej prędkości do regulacji siły nadmuchu. Przycisk Turbo Boost zapewnia maksymalną wydajność.
Podkaszarka (51830)
Podkaszarka służy do przycinania trawy. Obsługa:

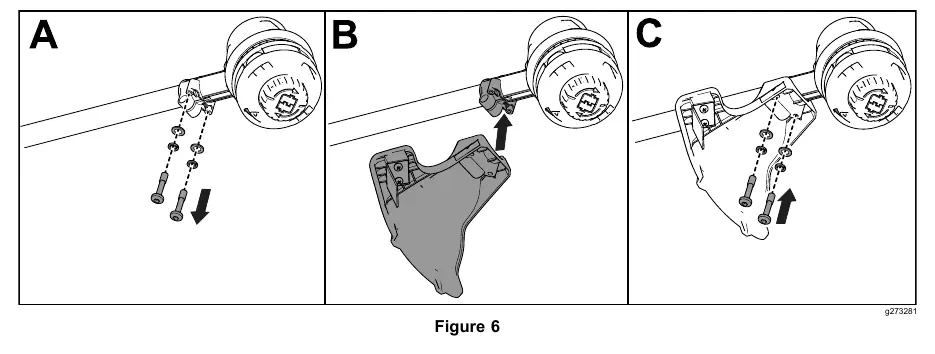

- Montaż: Zamontuj osłonę i uchwyt pomocniczy zgodnie z instrukcją.
- Wysuwanie żyłki: Użyj funkcji "bump feed" (uderzenie głowicą o podłoże) podczas pracy na pełnych obrotach, aby wysunąć żyłkę.
Ładowanie akumulatora
Akumulatory nie są w pełni naładowane przy zakupie. Procedura:
- Upewnij się, że otwory wentylacyjne są czyste.
- Wsuń akumulator do ładowarki, aż zostanie w pełni osadzony.
- Interpretacja diod LED: Zielona migająca oznacza ładowanie, stała zielona oznacza pełne naładowanie. Czerwona oznacza problem z temperaturą, a migająca czerwona błąd ładowania.
Przechowywanie i konserwacja
Przechowuj urządzenia, akumulatory i ładowarkę w czystym, suchym i dobrze wentylowanym miejscu. Nie przechowuj akumulatorów w stanie pełnego rozładowania ani pełnego naładowania przez długi czas. Regularnie czyść otwory wentylacyjne i usuwaj zanieczyszczenia z urządzeń.
Informacje o producencie
The Toro Company
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź naładowanie akumulatora, upewnij się, że jest w pełni osadzony w gnieździe, sprawdź czy hamulec łańcucha (w pilarce) jest zwolniony.
Pilarka nie tnie prawidłowo
Sprawdź naciąg łańcucha, naostrzenie łańcucha, stan prowadnicy oraz czy łańcuch jest prawidłowo nasmarowany.
Dmuchawa nie osiąga pełnej mocy
Wyczyść otwory wentylacyjne z zanieczyszczeń, naładuj akumulator.
Podkaszarka nie wysuwa żyłki
Sprawdź, czy żyłka nie jest splątana na szpuli lub czy nie skończyła się żyłka. W razie potrzeby wysuń ręcznie.
Przed użyciem
- Sprawdź naładowanie akumulatora.
- Załóż odpowiednią odzież ochronną (okulary, rękawice, obuwie).
- Sprawdź, czy otwory wentylacyjne są czyste.
- W przypadku pilarki: sprawdź naciąg łańcucha i poziom oleju.
- W przypadku podkaszarki: sprawdź stan żyłki.
Parametry w praktyce
- Hamulec łańcucha
- Mechanizm bezpieczeństwa zatrzymujący łańcuch w razie odrzutu.
Ilustracje i schematy

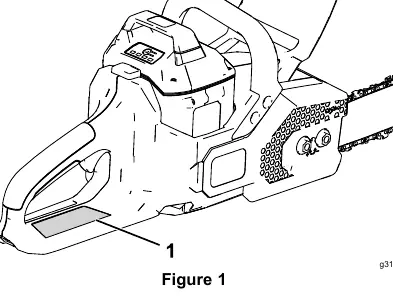

- Rysunki pokazują lokalizację numerów seryjnych, montaż prowadnicy i łańcucha, montaż rury dmuchawy oraz osłony podkaszarki.
- Schematy LED na ładowarce wyjaśniają stany pracy akumulatora.
Zgodność modelu
- Urządzenia współpracują z akumulatorami Toro Flex-Force (modele 88625, 88620, 88640, 88650, 88660, 88675).
- Ładowanie powinno odbywać się wyłącznie za pomocą ładowarek Toro (modele 88602, 88605, 88610).
