Instrukcja obsługi podkaszarki Toro 14in/16in 60V MAX (Model 88716)

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy podkaszarki żyłkowej Toro 14in/16in 60V MAX (model 88716). Urządzenie jest przystawką przeznaczoną do pracy z głowicą napędową Toro Flex-Force Power System 60V MAX (model 51810T). Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi California Proposition 65.

Montaż urządzenia

Podłączanie przystawki do głowicy napędowej:

1. Wsuń wał kwadratowy przystawki w wał głowicy napędowej.
2. Dopasuj przycisk blokujący na dolnym wale do otworu w górnym wale, aż usłyszysz kliknięcie.
3. Dokręć śrubę na złączu wału, aby zabezpieczyć połączenie.

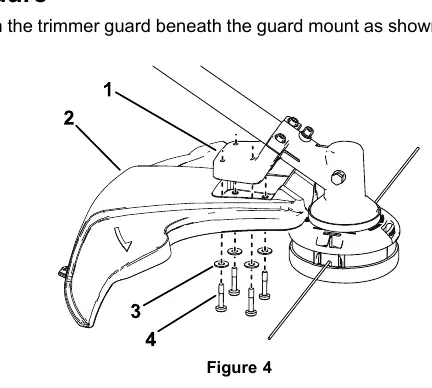

Instalacja osłony:

1. Umieść osłonę pod mocowaniem na głowicy tnącej.
2. Zabezpiecz osłonę za pomocą 4 podkładek i 4 śrub.

Obsługa

Uruchamianie:

• Upewnij się, że otwory wentylacyjne są czyste.
• Wsuń akumulator w obudowę uchwytu, aż zatrzask się zablokuje.
• Aby uruchomić urządzenie, naciśnij przycisk blokady (lockout button), a następnie ściśnij spust (run trigger).
• Przełącznik 2-biegowy pozwala na zmianę prędkości pracy.

Wysuwanie żyłki:

• Automatyczne (Bump Feed): Podczas pracy na pełnych obrotach uderz lekko przyciskiem (bump button) o podłoże.
• Ręczne: Wyjmij akumulator, naciśnij przycisk na spodzie szpuli i wyciągnij żyłkę.

Konserwacja i smarowanie

Smarowanie przekładni:

Należy wykonywać co 25 godzin pracy lub raz w miesiącu:

1. Wyjmij akumulator i oczyść głowicę.
2. Ustaw podkaszarkę tak, aby przekładnia była skierowana do góry.
3. Wykręć korek z boku przekładni.
4. Wprowadź niewielką ilość smaru litowego nr 2 za pomocą smarownicy.
5. Wkręć korek z powrotem.

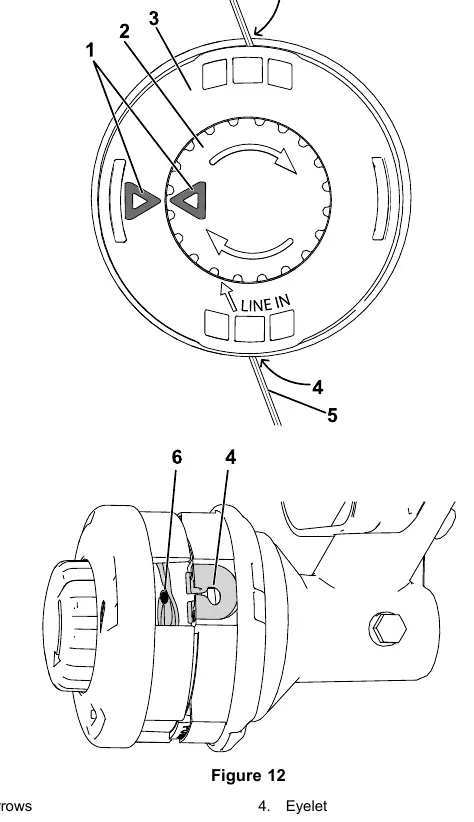

Wymiana żyłki:

• Używaj wyłącznie żyłki monofilamentowej 2 mm (0.080 cala) lub skręcanej 2.4 mm (0.095 cala).
• Obróć pokrętło na głowicy, aż strzałki się wyrównają.
• Przełóż żyłkę przez otwory (eyelets), aż będzie równo podzielona po obu stronach.
• Obracaj pokrętło zgodnie z ruchem wskazówek zegara, aby nawinąć żyłkę.

Rozwiązywanie problemów

W przypadku problemów z działaniem, sprawdź najpierw stan naładowania akumulatora oraz czystość otworów wentylacyjnych. Jeśli urządzenie wibruje, sprawdź smarowanie przekładni oraz czy pod osłoną nie nagromadziły się zanieczyszczenia.
