Instrukcja obsługi kosiarki spalinowej Toro 21321
Szybki przewodnik po instrukcji obsługi kosiarki spalinowej Toro 21321. Dowiedz się, jak poprawnie złożyć uchwyt, przygotować silnik, kosić trawę, wymieniać olej i dbać o ostrze.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kosiarki spalinowej Toro 21321. Przed uruchomieniem urządzenia należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć obrażeń ciała. Kosiarka przeznaczona jest do użytku domowego na dobrze utrzymanych trawnikach. Zawsze sprawdzaj poziom oleju i paliwa przed użyciem oraz upewnij się, że wszystkie osłony są na swoim miejscu.
Montaż i przygotowanie
Montaż uchwytu: Usuń pokrętła i śruby z uchwytów. Zamocuj uchwyt do maszyny, ustaw w pozycji roboczej i zabezpiecz śrubami. Upewnij się, że kable są poprowadzone na zewnątrz uchwytu.
Przygotowanie silnika: Przed pierwszym uruchomieniem należy dodać olej silnikowy. Sprawdź poziom oleju za pomocą bagnetu. Używaj wyłącznie czystej, świeżej benzyny bezołowiowej (maks. 10% etanolu).
Kosz na trawę: Zaczep kosz na trawę, podnosząc tylny deflektor i umieszczając końce pręta kosza w wycięciach wsporników uchwytu.
Obsługa kosiarki
Uruchamianie: Przytrzymaj dźwignię sterowania ostrzem przy uchwycie i pociągnij za uchwyt rozrusznika. Jeśli silnik nie uruchamia się po kilku próbach, skontaktuj się z autoryzowanym serwisem.
Regulacja wysokości koszenia: Ustaw wszystkie koła na tę samą wysokość za pomocą dźwigni regulacji wysokości. Przed regulacją zawsze wyłącz silnik i poczekaj, aż wszystkie części ruchome się zatrzymają.
Napęd: Aby włączyć napęd, przyciągnij dźwignię napędu do uchwytu. Aby wyłączyć, zwolnij dźwignię.
Konserwacja i serwis
Harmonogram: Przed każdym użyciem sprawdzaj poziom oleju. Co 25 godzin serwisuj filtr powietrza. Raz w roku wymieniaj filtr powietrza, ostrz lub wymieniaj ostrze oraz czyść silnik.
Wymiana oleju: Rozgrzej silnik przed wymianą. Przechyl kosiarkę na bok (filtrem powietrza do góry), aby spuścić zużyty olej. Wlej około 3/4 pojemności (0,44 L), odczekaj 3 minuty i sprawdź poziom bagnetem. Uzupełnij w razie potrzeby.
Wymiana ostrza: Do wymiany ostrza wymagany jest klucz dynamometryczny. Użyj kawałka drewna, aby zablokować ostrze. Odkręć śrubę, wymień ostrze i dokręć śrubę z momentem 82 Nm.
Przechowywanie
Przed długim przechowywaniem opróżnij zbiornik paliwa, uruchamiając silnik, aż zgaśnie. Wyjmij świecę zapłonową, wlej 30 ml oleju do cylindra, powoli pociągnij linkę rozrusznika, aby rozprowadzić olej, i ponownie zamontuj świecę.
Informacje o producencie
The Toro Company
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź poziom paliwa, upewnij się, że dźwignia sterowania ostrzem jest przytrzymana, sprawdź stan świecy zapłonowej.
Kosiarka wibruje
Natychmiast wyłącz silnik, odłącz przewód świecy i sprawdź, czy ostrze nie jest uszkodzone lub poluzowane.
Niezadowalający efekt koszenia
Naostrz lub wymień ostrze, zmniejsz prędkość chodzenia, zwiększ wysokość koszenia lub koś częściej.
Przed użyciem
- Sprawdź poziom oleju silnikowego.
- Sprawdź poziom paliwa (benzyna bezołowiowa).
- Upewnij się, że wszystkie osłony i deflektory są na miejscu.
- Sprawdź, czy ostrze i śruby ostrza nie są zużyte lub uszkodzone.
- Usuń z trawnika obiekty, które mogą zostać wyrzucone przez kosiarkę.
Parametry w praktyce
- Pojemność oleju silnikowego
- 0,44 L (15 fl oz).
- Moment dokręcania śruby ostrza
- 82 Nm (60 ft-lb).
Ilustracje i schematy

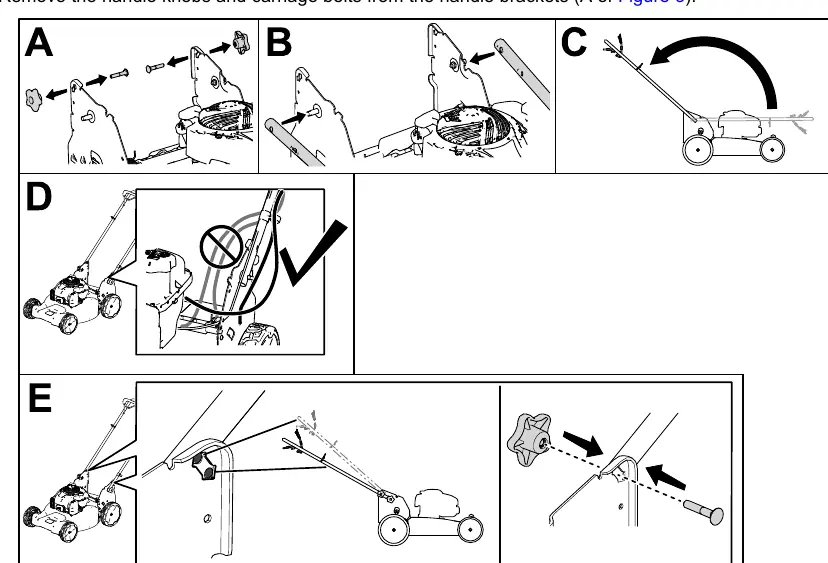

- Rysunek 3: Montaż uchwytu i prowadzenie kabli.

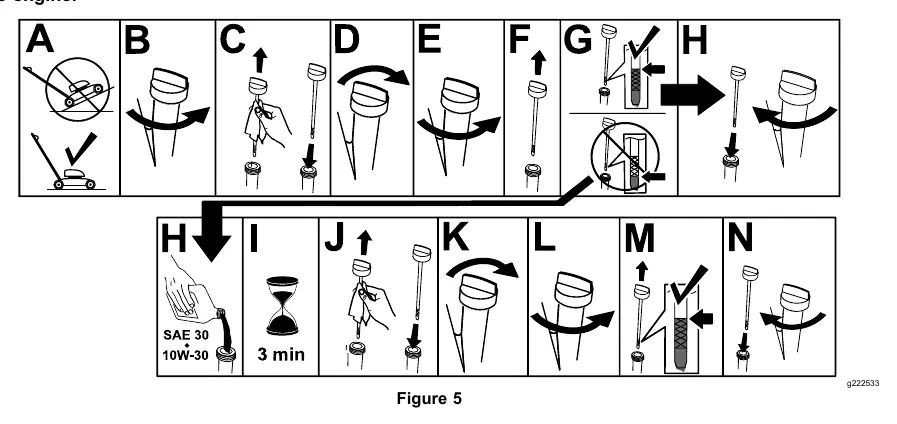

- Rysunek 5/9: Procedura sprawdzania i uzupełniania poziomu oleju.

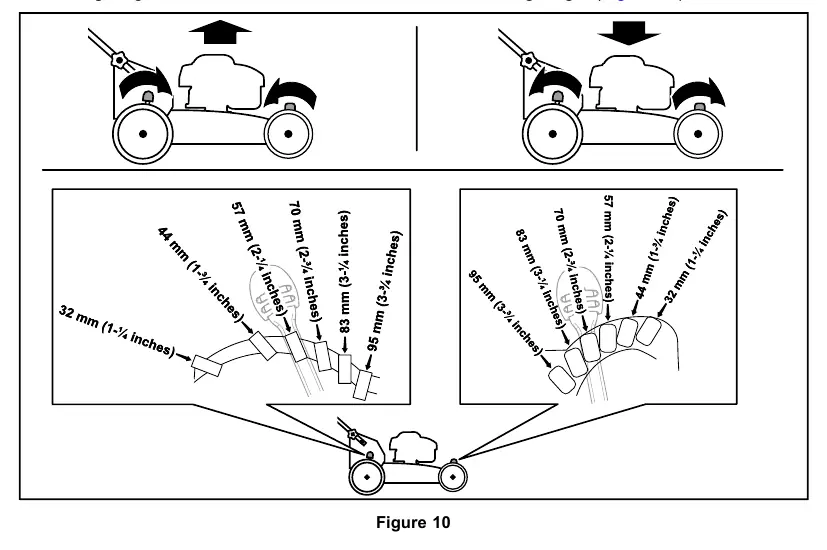

- Rysunek 10: Regulacja wysokości koszenia dla każdego koła.

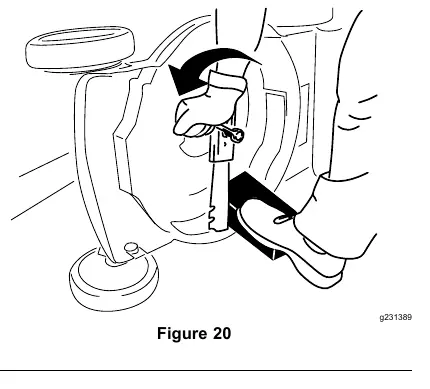

- Rysunek 20/21: Demontaż i montaż ostrza tnącego.
Zgodność modelu
- Używaj wyłącznie oryginalnych części zamiennych Toro.
- Kosiarka przeznaczona do użytku przez osoby prywatne na trawnikach mieszkalnych.
