Instrukcja montażu puszki montażowej Sunco CN_NC6-1PK 6 cali

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu puszki oświetleniowej Sunco 6 cali (New Construction). Dokument zawiera szczegółowe kroki instalacji w sufitach z legarami oraz sufitach podwieszanych, a także wytyczne dotyczące podłączenia elektrycznego i wycinania otworu montażowego.

Przygotowanie i narzędzia

Przed przystąpieniem do pracy upewnij się, że posiadasz następujące narzędzia:

• Drabina
• Młotek
• Obcinaczki/ściągacze do izolacji
• Kombinerki
• Śrubokręt płaski
• Ołówek i cyrkiel
• Miarka
• Piła do płyt gipsowo-kartonowych

Montaż puszki

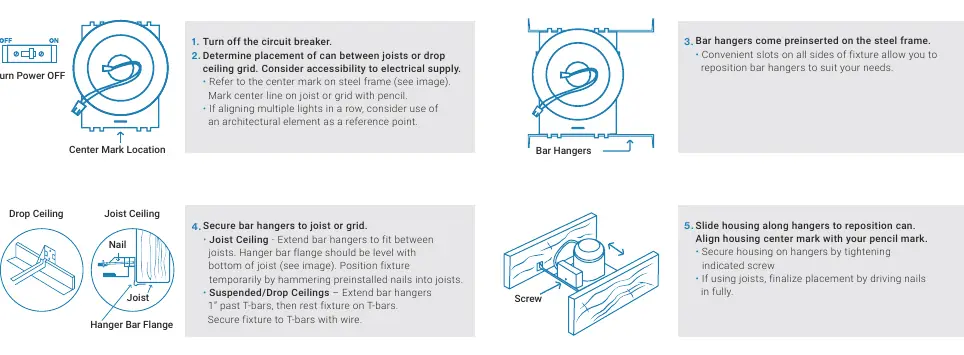

1. Wyłączenie zasilania: Zawsze wyłącz zasilanie na wyłączniku głównym przed rozpoczęciem prac.
2. Planowanie: Określ miejsce montażu między legarami lub w suficie podwieszanym. Zaznacz linię środkową ołówkiem.
3. Wieszaki: Wieszaki są wstępnie zamontowane na stalowej ramie. Możesz je przesuwać w szczelinach, aby dopasować do rozstawu legarów.
4. Mocowanie:
   • Sufit z legarami: Rozsuń wieszaki, aby pasowały między legary. Wyrównaj kołnierz wieszaka z dolną krawędzią legara i tymczasowo zamocuj, wbijając gwoździe.
   • Sufit podwieszany: Rozsuń wieszaki o 1 cal poza profile T-bar, oprzyj na nich puszkę i zabezpiecz drutem.
5. Pozycjonowanie: Przesuń obudowę wzdłuż wieszaków, aby wyrównać ją z zaznaczonym punktem środkowym. Dokręć śrubę zabezpieczającą. W przypadku legarów, wbij gwoździe do końca.

Podłączenie elektryczne

1. Otwórz puszkę przyłączeniową (junction box), zdejmując zacisk i usuwając zaślepkę.
2. Wprowadź przewody zasilające przez otwór.
3. Zdejmij izolację z przewodów i połącz je za pomocą dołączonych złączy:
   • Przewód fazowy (Live) – czarny do czarnego
   • Przewód neutralny (Neutral) – biały do białego
   • Przewód uziemiający (Ground) – żółto-zielony do żółto-zielonego
4. Schowaj przewody w puszce, zamknij pokrywę, wsuwając wypustkę w szczelinę i dociskając drugą stronę.

Instalacja wykończeniowa

Użyj cyrkla i zaznaczonego punktu środkowego, aby wyznaczyć otwór. Wytnij otwór o średnicy 6,3 cala za pomocą piły do płyt gipsowo-kartonowych. W przypadku instalacji typu retrofit, podłącz złącze TP24, wyrównaj pierścień wykończeniowy z otworem i wciśnij oprawę, aż zostanie zabezpieczona.

Bezpieczeństwo

Produkt powinien być instalowany zgodnie z lokalnymi przepisami budowlanymi przez osobę zaznajomioną z konstrukcją i obsługą produktu. Przed instalacją sprawdź, czy produkt nie jest uszkodzony. Regularnie czyść panel świetlny, unikając silnych rozpuszczalników. Zaleca się stosowanie okularów ochronnych i rękawic.
