Oświetlenie / Oświetlenie przemysłowe
Instrukcja obsługi lampy przemysłowej Sunco NSF UFO High Bay
Przewodnik instalacji i bezpieczeństwa dla lampy Sunco NSF UFO High Bay. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz skonfigurować ściemnianie 0-10V.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu lampy Sunco NSF UFO High Bay, w tym schematy instalacji na haku i rurze oraz schemat podłączenia elektrycznego z obsługą ściemniania 0-10V. str. 1, 2
Najważniejsze czynności
- Montaż na haku str. 2
- Montaż na rurze str. 2
- Podłączenie elektryczne str. 2
Problemy i rozwiązania
Lampa nie działa poprawnie
Sprawdź napięcie zasilania i upewnij się, że oprawa jest prawidłowo uziemiona.
str. 2Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyszczenie soczewki str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 100-277Vac | Zakres napięcia wejściowego | str. 2 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Instrukcje montażu i schemat str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy instalacji i bezpiecznej eksploatacji lampy przemysłowej Sunco NSF UFO High Bay. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone, a instalację wykonuje wykwalifikowany elektryk. Produkt jest wrażliwy na wyładowania elektrostatyczne (ESD) oraz polaryzację. Nie należy podłączać lampy do ściemniaczy fazowych, chyba że specyfikacja produktu stanowi inaczej.
Instalacja
Lampa oferuje dwa sposoby montażu:

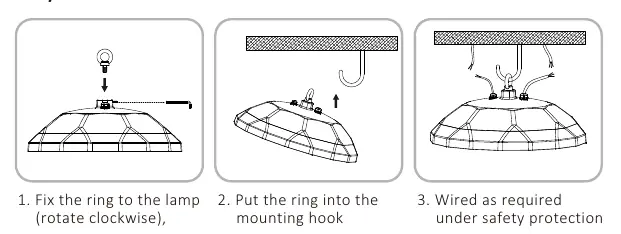

- Montaż na haku (O/G Hook): Wkręć pierścień w lampę (zgodnie z ruchem wskazówek zegara), dokręć śrubę zabezpieczającą, a następnie zawieś lampę na haku montażowym.

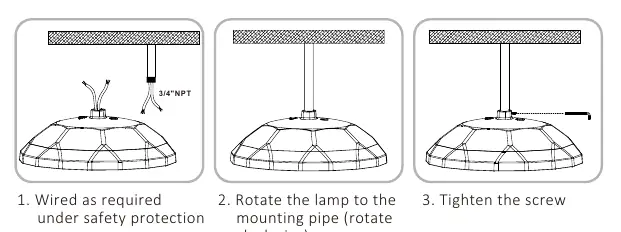

- Montaż na rurze (Pendant): Wymaga opcjonalnego osprzętu. Wkręć lampę na rurę montażową (3/4" NPT) zgodnie z ruchem wskazówek zegara i zabezpiecz śrubą.
Podłączenie elektryczne
Schemat połączeń obejmuje przewody zasilające (Live, Neutral, Ground) oraz przewody sterujące dla ściemniacza 0-10V (Purple/Pink). Upewnij się, że napięcie zasilania jest zgodne z etykietą na oprawie (100-277Vac). Wszystkie połączenia muszą być zabezpieczone złączami przewodów z atestem UL.
Konserwacja i czyszczenie
W razie zabrudzenia soczewki lub refraktora, należy przemyć je roztworem ciepłej wody z łagodnym detergentem, spłukać czystą wodą i wytrzeć do sucha. Nie należy dotykać komponentów elektrycznych wewnątrz oprawy, gdyż może to skrócić żywotność lampy lub wpłynąć na jej wydajność.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź, czy napięcie zasilania jest zgodne z etykietą na oprawie oraz czy urządzenie jest prawidłowo uziemione.
Uszkodzenie ESD
Podczas instalacji lub serwisu należy stosować sprzęt uziemiający, aby uniknąć uszkodzeń wyładowaniami elektrostatycznymi.
Przed użyciem
- Sprawdź, czy przesyłka nie jest uszkodzona
- Upewnij się, że napięcie zasilania jest zgodne z etykietą na oprawie
- Przygotuj rękawice i okulary ochronne
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk
- Sprawdź, czy miejsce montażu zapewnia odpowiednią wentylację
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 0-10V Dimming
- Możliwość regulacji jasności za pomocą zewnętrznego sterownika 0-10V.
Ilustracje i schematy
- Schemat pokazuje podłączenie zasilania (Live, Neutral, Ground) oraz przewodów sterujących ściemnianiem (Purple/Pink).
- Ilustracje montażu pokazują krok po kroku mocowanie pierścienia lub rury montażowej.
Zgodność modelu
- Nie podłączaj bezpośrednio do ściemniaczy, czujników obecności lub urządzeń czasowych, chyba że specyfikacja produktu na to pozwala.
- Lampa musi być zasilana bezpośrednio z obwodu przełączanego.
