Instrukcja obsługi pilota T-LED dimLED OVS 1KR / OVS 4KR

Szybki przewodnik po instrukcji obsługi pilota T-LED dimLED OVS 1KR i OVS 4KR. Dowiedz się, jak sparować pilot, obsługiwać strefy, regulować jasność i wymieniać baterię.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Pilot T-LED dimLED OVS 1KR/4KR to bezprzewodowy sterownik RF 2.4GHz. Instrukcja opisuje proces parowania (przycisk Match lub restart zasilania), montaż ścienny oraz funkcje sterowania jasnością i strefami. str. 1, 2

Najważniejsze czynności

Parowanie pilota (metoda Match Key) str. 1
Parowanie pilota (metoda Power Restart) str. 1

Pierwsze uruchomienie

Usuń folię ochronną z baterii przed pierwszym użyciem. str. 1

Problemy i rozwiązania

Brak reakcji diody

Wymień baterię lub popraw styk baterii śrubokrętem.

str. 1

Konserwacja i reset

Aby usunąć sparowanie, użyj metody Match Key (przytrzymaj 5s) lub Power Restart (naciśnij 5 razy). str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	3VDC (CR2032)		str. 1
Zasięg	30m	Zasięg w otwartej przestrzeni	str. 1

Gdzie szukać w PDF

Strona 1: Parametry, montaż, parowanie str. 1
Strona 2: Funkcje przycisków, bezpieczeństwo str. 2

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy bezprzewodowych pilotów RF serii dimLED OVS 1KR (1 strefa) oraz OVS 4KR (4 strefy). Dokument zawiera procedury parowania pilota z odbiornikiem, instrukcje montażu ściennego, opis funkcji przycisków oraz dane techniczne. Piloty zasilane są baterią CR2032 i komunikują się na częstotliwości 2.4GHz.

Montaż i instalacja

Przed pierwszym użyciem należy usunąć folię ochronną z baterii. W przypadku braku reakcji diody LED, należy wymienić baterię lub poprawić styk baterii za pomocą śrubokręta.

Montaż uchwytu ściennego:

Opcja 1: Przykręcenie uchwytu do ściany za pomocą dwóch śrub.
Opcja 2: Przyklejenie uchwytu do ściany za pomocą taśmy montażowej.

Parowanie pilota

Dostępne są dwie metody parowania pilota z odbiornikiem:

Metoda Match Key: Krótko naciśnij przycisk "Match" na kontrolerze, a następnie natychmiast naciśnij przycisk On/Off (dla pilota 1-strefowego) lub przycisk strefy (dla pilota wielostrefowego).
Metoda Power Restart: Wyłącz zasilanie odbiornika, włącz ponownie, a następnie natychmiast naciśnij 3 razy przycisk On/Off (1-strefowy) lub przycisk strefy (wielostrefowy).

Aby usunąć sparowanie, należy wykonać analogiczne kroki, naciskając przycisk 5 razy zamiast 3 (lub przytrzymując przycisk Match przez 5 sekund).

Obsługa pilota

OVS 4KR (4 strefy):

On/Off: Krótkie naciśnięcie włącza/wyłącza wszystkie strefy.
Strefy 1-4: Krótkie naciśnięcie wybiera i włącza strefę, długie (2s) wyłącza strefę.
Bright wheel: Dotykowe koło do zmiany jasności.
Bright +/-: Regulacja jasności (krótkie naciśnięcie: 10 poziomów, długie: płynna regulacja 256 poziomów).
3 Scene: Zapisywanie i przywoływanie scen.

OSV 1KR (1 strefa):

On/Off: Włączanie/wyłączanie światła.
Przyciski 100%, 75%, 50%, 25%: Bezpośredni wybór poziomu jasności.

Bezpieczeństwo

Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń, w suchym środowisku.
Podczas wymiany baterii należy zwrócić uwagę na polaryzację (+/-).
Jeśli pilot nie będzie używany przez dłuższy czas, należy wyjąć baterię.
Należy unikać upadków pilota.

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje

Sprawdź baterię (CR2032) lub ponownie sparuj pilot z odbiornikiem.

Dioda nie świeci po naciśnięciu przycisku

Wymień baterię lub popraw styk baterii śrubokrętem.

Zasięg pilota jest mały

Wymień baterię na nową.

Przed użyciem

Usuń folię ochronną z baterii
Sprawdź polaryzację baterii
Upewnij się, że odbiornik jest podłączony do zasilania

Parametry w praktyce

Temperatura pracy: -30°C do +55°C

Ilustracje i schematy

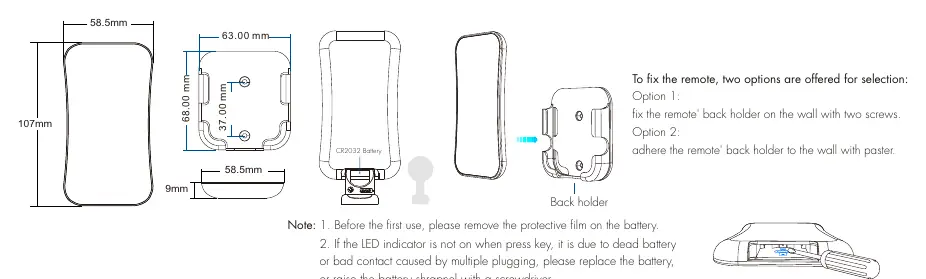

Schemat montażu uchwytu ściennego
Schemat przycisków pilota 4-strefowego
Schemat przycisków pilota 1-strefowego

Zgodność modelu

Pilot współpracuje z kontrolerami LED jednokolorowymi
OVS 4KR może pracować jako pilot 4-strefowy lub 4-kanałowy
