Elektronika / Obiektywy fotograficzne
Instrukcja obsługi obiektywu Tamron 17-70mm F/2.8 Di III-A VC RXD
Kompletny przewodnik użytkownika dla obiektywu Tamron 17-70mm F/2.8 Di III-A VC RXD (model B070). Dowiedz się, jak prawidłowo montować obiektyw, korzystać z systemu stabilizacji VC, obsługiwać zoom i pierścień ostrości oraz dbać o sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Obiektyw Tamron 17-70mm F/2.8 Di III-A VC RXD to obiektyw zmiennoogniskowy z systemem stabilizacji obrazu VC. Instrukcja opisuje montaż, obsługę pierścieni zoomu i ostrości oraz zasady bezpiecznego użytkowania. str. 1, 2
Najważniejsze czynności
- Montaż obiektywu: Dopasuj znaczniki mocowania, włóż obiektyw i przekręć zgodnie z ruchem wskazówek zegara do momentu zablokowania. str. 2
- Aktywacja stabilizacji VC: Włącz funkcję stabilizacji w ustawieniach aparatu. str. 2
Problemy i rozwiązania
Obraz rozmyty
Włącz funkcję stabilizacji (VC) w aparacie.
str. 2Konserwacja i reset
- Czyszczenie soczewki: Usuń kurz gruszką, a następnie przetrzyj suchą ściereczką. Nie używaj rozpuszczalników. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Ogniskowa | 17-70 mm | Zakres ogniskowych obiektywu. | str. 2 |
| Przysłona | F/2.8 | Maksymalna przysłona. | str. 2 |
Gdzie szukać w PDF
- Schemat budowy str. 1
- Instrukcja obsługi str. 2
- Zasady bezpieczeństwa str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy obiektywu Tamron 17-70mm F/2.8 Di III-A VC RXD (model B070). Dokument zawiera kluczowe informacje dotyczące bezpiecznego użytkowania, montażu, obsługi systemu stabilizacji obrazu (VC) oraz konserwacji sprzętu. Przed użyciem obiektywu należy również zapoznać się z instrukcją obsługi aparatu, do którego będzie on podłączony.

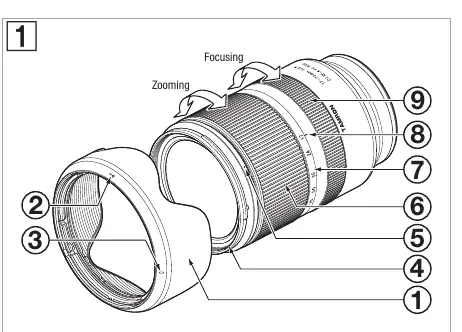

Elementy obiektywu
- Osłona przeciwsłoneczna
- Pierścień zoomu
- Pierścień ostrości
- Styki komunikacyjne obiektyw-aparat
- Znaczniki mocowania
Montaż i demontaż
Przed przystąpieniem do montażu lub demontażu obiektywu należy zawsze wyłączyć zasilanie aparatu.
- Zdejmij tylny dekielek obiektywu.
- Dopasuj znacznik mocowania na obiektywie do odpowiedniego znacznika na korpusie aparatu.
- Włóż obiektyw i przekręć go zgodnie z ruchem wskazówek zegara, aż usłyszysz kliknięcie blokady.
- Aby zdemontować obiektyw, naciśnij przycisk zwalniania obiektywu na aparacie i przekręć obiektyw w przeciwnym kierunku.
Obsługa i funkcje
System stabilizacji VC (Vibration Compensation)
Mechanizm VC redukuje drgania obrazu podczas fotografowania z ręki. Aby go aktywować, należy włączyć funkcję stabilizacji w ustawieniach aparatu. Jeśli stabilizacja nie jest potrzebna (np. podczas używania statywu), należy ją wyłączyć.
Ostrość i Zoom
Tryb ustawiania ostrości wybiera się w ustawieniach aparatu. W trybie ręcznym należy obracać pierścień ostrości. Do zmiany ogniskowej służy pierścień zoomu.

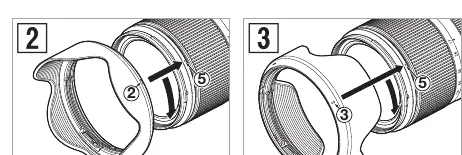

Osłona przeciwsłoneczna
Zaleca się używanie dołączonej osłony przeciwsłonecznej, aby wyeliminować niepożądane światło boczne. Osłonę można zamontować w pozycji roboczej lub odwrotnie (do przechowywania), dopasowując odpowiednie znaczniki na obudowie obiektywu.
Konserwacja i bezpieczeństwo
- Nie dotykaj styków komunikacyjnych palcami.
- W przypadku zabrudzenia soczewki, usuń kurz za pomocą gruszki, a następnie przetrzyj suchą ściereczką.
- Nie używaj rozpuszczalników organicznych (benzen, rozcieńczalnik) do czyszczenia.
- Przechowuj obiektyw w czystym, dobrze wentylowanym miejscu.
- Unikaj bezpośredniego nasłonecznienia i wysokich temperatur (np. wewnątrz samochodu).
- Nie patrz przez obiektyw bezpośrednio na słońce lub silne źródła światła.
Dane techniczne
- Ogniskowa: 17-70 mm
- Przysłona: F/2.8
- Minimalna odległość ostrzenia: 0.19 m (szeroki kąt) / 0.39 m (tele)
- Średnica filtra: 67 mm
- Waga: ok. 525-530 g (zależnie od mocowania)
Praktyczna pomoc
Typowe problemy
Obraz rozmyty przy zdjęciach z ręki
Upewnij się, że funkcja stabilizacji (VC) jest włączona w ustawieniach aparatu.
Winietowanie (ciemne rogi zdjęcia)
Sprawdź, czy osłona przeciwsłoneczna jest prawidłowo zamocowana.
Autofokus nie działa poprawnie
Sprawdź tryb ustawiania ostrości w aparacie; działanie AF może zależeć od fotografowanego obiektu.
Przed użyciem
- Wyłącz zasilanie aparatu przed montażem.
- Zdejmij tylny dekielek obiektywu.
- Dopasuj znaczniki mocowania obiektywu i aparatu.
- Przekręć obiektyw zgodnie z ruchem wskazówek zegara do kliknięcia.
- Upewnij się, że osłona przeciwsłoneczna jest poprawnie założona.
Ilustracje i schematy
- Elementy obiektywu: 1-Osłona, 6-Pierścień zoomu, 9-Pierścień ostrości, 11-Styki komunikacyjne.
Zgodność modelu
- Obiektyw przeznaczony dla matryc APS-C (Sony E oraz FUJIFILM X).
