Instrukcja serwisowa tabletu TCL TAB 10L LTE Gen 4
Szybki przewodnik serwisowy dla tabletu TCL TAB 10L LTE Gen 4. Dowiedz się, jak bezpiecznie przeprowadzić demontaż, wymianę wyświetlacza, aktualizację oprogramowania oraz jak postępować w przypadku awarii baterii.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje serwisowe
Niniejsza instrukcja przeznaczona jest dla osób posiadających wiedzę i doświadczenie w naprawie urządzeń elektronicznych. TCL nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowych prób naprawy. Przed przystąpieniem do prac należy:
- Zapewnić stanowisko pracy w strefie chronionej przed wyładowaniami elektrostatycznymi (EPA).
- Używać wyłącznie niemagnetycznych narzędzi wysokiej jakości.
- Zawsze stosować oryginalne części zamienne.
- Pamiętać, że samodzielna naprawa może skutkować utratą gwarancji oraz utratą odporności urządzenia na wodę i pył.
Bezpieczeństwo baterii
Urządzenie wyposażone jest w wbudowaną baterię litowo-jonową. W przypadku uszkodzenia baterii (np. przegrzanie, pęcznienie, dymienie) należy:
- Smother the Fire: Przykryć urządzenie dużą ilością suchego piasku.
- Ewakuacja: Opuścić pomieszczenie na 30 minut.
- Ochrona: Po 30 minutach, używając rękawic żaroodpornych i okularów ochronnych, usunąć urządzenie z piasku.
- Utylizacja: Zutylizować uszkodzoną baterię zgodnie z lokalnymi przepisami.
Resetowanie i aktualizacja oprogramowania
Przed wykonaniem resetu do ustawień fabrycznych należy wykonać kopię zapasową danych. Jeśli urządzenie ma być skonfigurowane z innym kontem Google, należy usunąć poprzednie konto przed resetem (Ustawienia -> Konta -> Usuń konto).
Aktualizację oprogramowania można przeprowadzić na dwa sposoby:
- FOTA: Bezprzewodowo przez Ustawienia -> System -> Aktualizacja systemu.
- Mobile Upgrade Tool: Za pomocą komputera i kabla USB, pobierając narzędzie ze strony TCL.
Demontaż i wymiana wyświetlacza

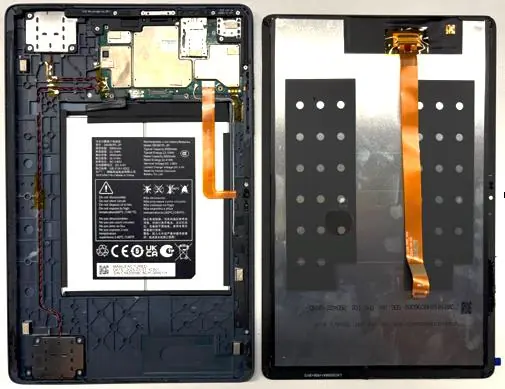

W przypadku stłuczenia szkła należy wymienić cały moduł wyświetlacza. Przed demontażem należy wykonać kopię zapasową, rozładować baterię i wyłączyć urządzenie.
- Wyjmij tackę SIM za pomocą igły.
- Podgrzej krawędzie wyświetlacza opalarką (75°C, 5-8 minut).

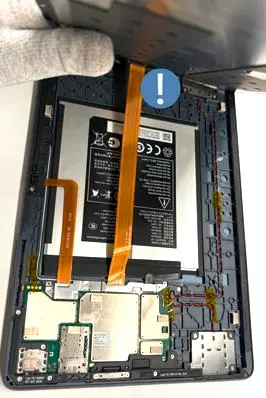

- Użyj przyssawki i plastikowej kostki (plectrum), aby oddzielić panel od obudowy.
- Odkręć śruby mocujące (PN: BMA1421252C3, moment 0.8 kgf.cm).
- Odłącz złącze baterii (musi być odłączone jako pierwsze), a następnie złącze wyświetlacza.
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, skorzystaj z aplikacji "Support Centre" w celu przeprowadzenia diagnostyki sprzętowej. Jeśli problem nadal występuje, odwiedź oficjalną stronę TCL w sekcji Troubleshooting lub skontaktuj się z autoryzowanym serwisem.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Urządzenie wyświetla komunikat 'input NCK code'
Oznacza to blokadę sieci lub karty SIM. Użyj dedykowanej karty SIM lub wprowadź kod NCK.
Zdarzenie termiczne baterii (dym, iskrzenie, pęcznienie)
Przykryj urządzenie suchym piaskiem, ewakuuj się na 30 minut, wezwij straż pożarną.
Trudności z demontażem wyświetlacza
Użyj opalarki ustawionej na 75°C przez 5-8 minut, aby zmiękczyć klej.
Przed użyciem
- Wykonaj kopię zapasową danych
- Całkowicie rozładuj baterię
- Wyłącz urządzenie
- Odłącz wszystkie kable
- Przygotuj stanowisko ESD
- Załóż opaskę antystatyczną
Parametry w praktyce
- Temperatura nagrzewania
- 75°C (dla demontażu wyświetlacza)
- Czas nagrzewania
- 5-8 minut
- Moment dokręcania śrub
- 0.8 kgf.cm
Ilustracje i schematy
- Demontaż wyświetlacza wymaga użycia opalarki wzdłuż krawędzi.
- Konieczne jest odłączenie złącza baterii przed odłączeniem złącza wyświetlacza.
Zgodność modelu
- Wymiana wyświetlacza wymaga wymiany całego modułu (szkło + panel).
- Wodoodporność nie jest gwarantowana po samodzielnej naprawie.
