Instrukcja obsługi stacji zasilania solarnego Technaxx TX-200

Kompletny przewodnik użytkownika dla stacji zasilania Technaxx TX-200. Dowiedz się, jak ładować urządzenie za pomocą panelu słonecznego lub sieci AC, jak podłączać lampy LED oraz jak bezpiecznie korzystać z wyjścia USB.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Technaxx TX-200 to przenośna stacja zasilania z panelem słonecznym i 4 lampami LED. Służy do ładowania małych urządzeń przez USB oraz oświetlania namiotów. Ładowanie akumulatora trwa 6-9 godzin. str. 3, 4, 5

Najważniejsze czynności

Ładowanie akumulatora str. 4, 5
Podłączanie lamp LED str. 4

Pierwsze uruchomienie

Naładuj urządzenie przed pierwszym użyciem za pomocą zasilacza sieciowego przez 6-9 godzin. str. 4

Konserwacja i reset

Czyść urządzenie suchą lub lekko wilgotną szmatką. Unikaj wilgoci i ekstremalnych temperatur. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Akumulator	12V / 7Ah SLA	Pojemność i typ akumulatora	str. 5
Czas ładowania	6-9 godzin	Czas potrzebny do pełnego naładowania	str. 5

Gdzie szukać w PDF

Opis i funkcje str. 3
Przegląd produktu i obsługa str. 4
Dane techniczne str. 5

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

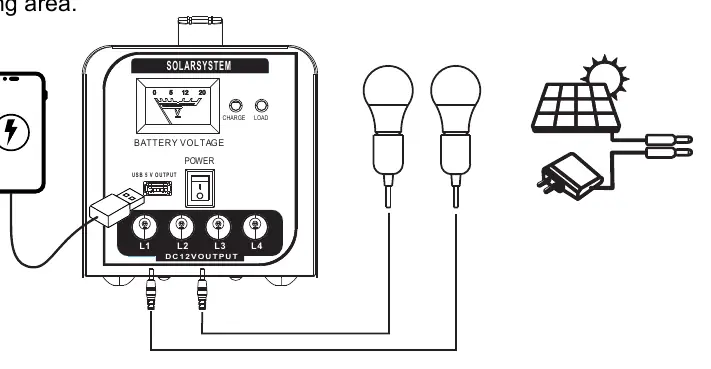

Schemat połączeń stacji zasilania, panelu słonecznego i lamp LED.

Strona 3

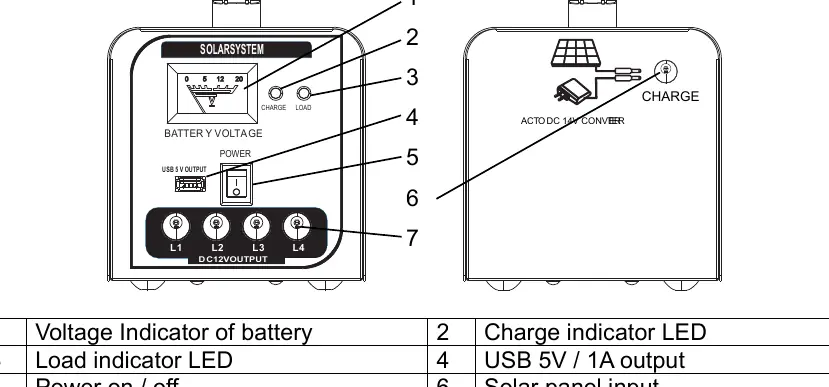

Przegląd panelu przedniego stacji zasilania.

Strona 4

Najważniejsze informacje z instrukcji

Technaxx TX-200 to przenośna stacja zasilania wyposażona w panel słoneczny oraz zestaw lamp LED, przeznaczona do zasilania małych urządzeń (smartfony, radia) i oświetlenia w warunkach kempingowych. Przed pierwszym użyciem konieczne jest naładowanie akumulatora za pomocą dołączonego zasilacza sieciowego przez 6-9 godzin. Urządzenie nie jest przeznaczone do użytku w deszczu ani w warunkach wysokiej wilgotności.

Opis urządzenia

Stacja posiada panel przedni z następującymi elementami:

Wskaźnik napięcia akumulatora
Diody LED sygnalizujące ładowanie i obciążenie
Włącznik zasilania
Wyjście USB (5V / 1A)
Wejście dla panelu słonecznego
Wyjścia dla lamp LED (12V)

Pierwsze uruchomienie i ładowanie

Urządzenie należy naładować przed pierwszym użyciem:

Podłącz kabel zasilający AC do stacji oraz do gniazdka sieciowego (110V-230V).
Ładuj, aż dioda wskaźnika (4) zaświeci się na zielono (pełne naładowanie).
Proces ładowania trwa zazwyczaj od 6 do 9 godzin.

Ładowanie solarne: Umieść panel słoneczny w bezpośrednim świetle słonecznym. Czas ładowania zależy od warunków pogodowych. Używanie lamp LED lub ładowanie urządzeń przez USB podczas ładowania solarnego może wydłużyć czas potrzebny na pełne naładowanie akumulatora.

Obsługa oświetlenia LED

Zestaw zawiera 4 lampy LED z przewodami o długości 4,2 metra. Aby korzystać z oświetlenia:

Podłącz wtyczki lamp do wyjść LED (6) na panelu przednim stacji.
Każda lampa posiada własny przełącznik na przewodzie, umożliwiający niezależne włączanie i wyłączanie.
Ostrzeżenie: Nigdy nie podłączaj lamp LED do gniazd E27 o napięciu wyższym niż 12V.

Ładowanie przez USB

Aby naładować telefon lub inne urządzenie:

Podłącz kabel USB urządzenia do portu USB (2) na stacji.
Pamiętaj, że wyjście USB jest ograniczone do 5V/1A, co może wpływać na szybkość ładowania niektórych urządzeń.

Konserwacja i bezpieczeństwo

Czyść urządzenie wyłącznie suchą lub lekko wilgotną, niestrzępiącą się szmatką. Nie używaj środków ściernych.
Unikaj ekstremalnych temperatur, wilgoci, deszczu oraz silnych wstrząsów.
Nie otwieraj urządzenia samodzielnie. Wszelkie naprawy muszą być wykonywane przez autoryzowany serwis.
W przypadku uszkodzenia kabla zasilającego, musi on zostać wymieniony przez producenta lub wykwalifikowany personel.

Praktyczna pomoc

Typowe problemy

Urządzenie nie ładuje się

Sprawdź połączenie zasilacza sieciowego lub upewnij się, że panel słoneczny jest skierowany bezpośrednio na słońce.

Szybkie rozładowanie akumulatora

Upewnij się, że nie używasz zbyt wielu odbiorników jednocześnie; sprawdź wskaźnik napięcia akumulatora.

Przed użyciem

Naładuj akumulator przez 6-9 godzin przed pierwszym użyciem.
Sprawdź, czy kabel zasilający i akcesoria nie są uszkodzone.
Upewnij się, że napięcie w sieci jest zgodne z wymaganiami urządzenia.
Ustaw panel słoneczny w miejscu o najlepszym nasłonecznieniu.

Parametry w praktyce

Temperatura pracy: Od -15°C do 40°C.

Ilustracje i schematy

Panel przedni zawiera wskaźnik napięcia, diody statusu (ładowanie/obciążenie), włącznik, port USB oraz 4 wyjścia dla lamp LED.

Zgodność modelu

Wyjście USB ograniczone do 5V/1A.
Lampy LED wymagają dedykowanego wyjścia 12V; nie podłączać do standardowych gniazd 230V.
