Instrukcja obsługi skanera kodów kreskowych Tera 1100L
Szybki przewodnik po konfiguracji i obsłudze skanera kodów kreskowych Tera 1100L. Dowiedz się, jak sparować urządzenie przez Bluetooth lub 2.4G, zmienić tryby skanowania i dostosować ustawienia za pomocą kodów konfiguracyjnych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Skaner kodów kreskowych Tera 1100L to bezprzewodowe urządzenie obsługujące połączenia 2.4G oraz Bluetooth. Konfiguracja urządzenia odbywa się poprzez skanowanie specjalnych kodów kreskowych znajdujących się w niniejszej instrukcji. Przed rozpoczęciem pracy upewnij się, że urządzenie jest naładowane, a układ klawiatury hosta (komputera/tabletu) jest zgodny z ustawieniami skanera (domyślnie US).
Konfiguracja i parowanie
Aby zmienić jakiekolwiek ustawienia, należy:
- Zeskanować kod Enter.
- Zeskanować kody konfiguracyjne odpowiadające wybranym funkcjom.
- Zeskanować kod Exit, aby zapisać ustawienia.
Parowanie 2.4G: Zeskanuj kod "2.4G Wireless", następnie kod "Pairing". Podłącz odbiornik USB do komputera. Skaner wyda sygnał dźwiękowy po udanym połączeniu.
Parowanie Bluetooth (HID): Zeskanuj kod "Bluetooth HID", następnie kod "Pairing". Włącz Bluetooth w urządzeniu hosta, wyszukaj "BarCode Scanner HID" i połącz się. Skaner wyda sygnał dźwiękowy, a dioda zaświeci się na niebiesko.
Tryby pracy
- Real-time Mode: Skanowane kody są przesyłane natychmiast do urządzenia hosta.
- Storage Mode: Skanowane kody są zapisywane w pamięci wewnętrznej skanera. Można je przesłać później, skanując kod "Upload All Codes".

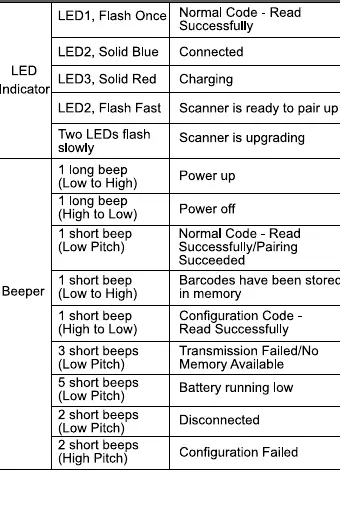

Sygnalizacja LED i dźwiękowa
Skaner komunikuje swój stan za pomocą diody LED oraz sygnałów dźwiękowych:
- Dioda LED: Solid Blue oznacza połączenie, Solid Red oznacza ładowanie, szybkie miganie oznacza tryb parowania.
- Sygnały dźwiękowe: Krótki sygnał oznacza sukces odczytu lub parowania. Trzy krótkie sygnały o niskim tonie oznaczają błąd transmisji lub brak pamięci.
Ustawienia zaawansowane
Instrukcja umożliwia dostosowanie wielu parametrów, w tym:
- Głośność dźwięku: Wysoka, średnia, niska lub wyłączona.
- Sleep Timer: Czas automatycznego wygaszania (od 30s do braku wygaszania).
- Symbologie: Włączanie/wyłączanie obsługi różnych typów kodów (UPC, EAN, Code 128, Code 39 itp.).
- Znaki specjalne: Dodawanie prefiksów, sufiksów oraz zamiana separatorów grup.
Kontakt serwisowy
W razie problemów z produktem prosimy o kontakt z obsługą klienta pod adresem e-mail: [email protected], [email protected] lub [email protected]. W wiadomości należy podać numer zamówienia z Amazon oraz numer modelu urządzenia.
Praktyczna pomoc
Typowe problemy
Skaner nie łączy się przez Bluetooth
Upewnij się, że skaner jest w trybie parowania (dioda miga na niebiesko) i urządzenie hosta widzi 'BarCode Scanner HID'.
Dane nie są przesyłane do komputera
Sprawdź, czy skaner nie jest w trybie 'Storage Mode' (dane są zapisywane w pamięci, a nie wysyłane na żywo). Zeskanuj kod 'Real-time Mode'.
Skaner wydaje 3 krótkie sygnały (niskie)
Oznacza to błąd transmisji lub brak dostępnej pamięci. Jeśli używasz trybu Storage, prześlij dane lub wyczyść pamięć.
Przed użyciem
- Naładuj urządzenie przed pierwszym użyciem.
- Sprawdź, czy układ klawiatury hosta jest zgodny z ustawieniami skanera (domyślnie US).
- Wybierz odpowiedni tryb połączenia (2.4G lub Bluetooth).
- Zeskanuj kod 'Enter' przed zmianą ustawień i 'Exit' po zakończeniu.
Parametry w praktyce
- 2.4G Wireless
- Połączenie bezprzewodowe za pomocą dołączonego odbiornika USB.
- Bluetooth HID
- Tryb emulacji klawiatury, najprostszy do podłączenia z telefonami/tabletami.
- Storage Mode
- Tryb pamięci masowej, w którym skanowane kody są zapisywane w skanerze do późniejszego przesłania.
Ilustracje i schematy
- Kody konfiguracyjne: Skanowanie kodów z instrukcji zmienia ustawienia skanera (np. głośność, tryb pracy).
- LED Indicator: Sygnalizuje stan połączenia, ładowania i sukcesu odczytu.
Zgodność modelu
- Bluetooth SPP nie jest dostępne dla urządzeń z systemem iOS.
- Bluetooth nie jest dostępne dla modelu HW0008L.
- W przypadku urządzeń z systemem Android, klawiatura ekranowa może zostać wyłączona po podłączeniu skanera.
