Instrukcja obsługi paleniska gazowego The Outdoor Plus 12VAC Fire Bowl

Najważniejsze informacje

Niniejsza instrukcja dotyczy instalacji i obsługi palenisk gazowych The Outdoor Plus z systemem zapłonu elektronicznego 12VAC. Urządzenie przeznaczone jest wyłącznie do użytku zewnętrznego. Instalacja powinna być przeprowadzona przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami gazowymi i elektrycznymi.

Bezpieczeństwo i odstępy

Palenisko generuje bardzo wysokie temperatury. Należy zachować bezpieczne odległości od materiałów łatwopalnych:

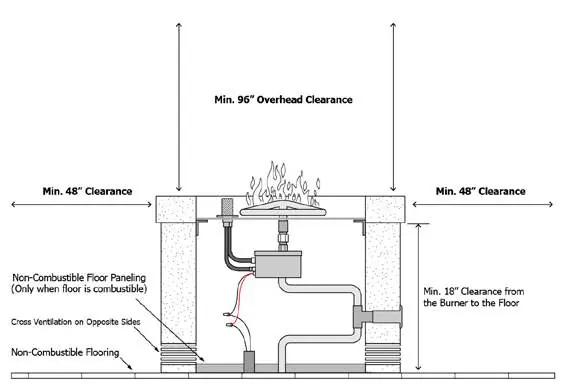

• Boki: min. 122 cm (48 cali) od konstrukcji lub materiałów palnych.
• Góra: min. 244 cm (96 cali) od materiałów palnych nad paleniskiem.
• Podłoże: musi być niepalne. Jeśli palenisko stoi na podłożu palnym (np. drewniany taras), należy zastosować odpowiednią izolację.

Budowa urządzenia

Główne elementy paleniska to pierścień palnika (burner ring), zapalnik (pilot igniter), zawór elektroniczny, misa (fire bowl) oraz wspornik montażowy. System wymaga zasilania 12V AC. Nie należy podłączać urządzenia bezpośrednio do sieci 110V, gdyż spowoduje to uszkodzenie.

Instalacja linii gazowych

Rury gazowe powinny być poprowadzone pod ziemią. Należy zredukować średnicę do 1/2 cala NPT przy każdym palenisku. Zaleca się stosowanie wyłącznie elastycznych węży ze stali nierdzewnej (whistle free). Należy unikać żółtych karbowanych węży gazowych. W celu regulacji wysokości płomienia zaleca się montaż zaworu kluczowego (Key Valve) w pobliżu paleniska.

Instalacja systemu zapłonu

System elektroniczny wymaga zasilania 12V. Należy użyć przewodu o przekroju min. 12 AWG. Proces instalacji obejmuje:

1. Montaż misy i wspornika zapewniającego wentylację i drenaż.
2. Podłączenie zaworu elektronicznego do linii gazowej (używając uszczelniacza do gwintów odpornego na gaz).
3. Podłączenie przewodów elektrycznych (zasilanie 12V) do zaworu.
4. Podłączenie zespołu zapalnika (Pilot Burner) do zaworu elektronicznego (szybkozłączka).
5. Instalację dyszy (dla gazu ziemnego) lub mieszalnika powietrza (dla propanu) między systemem a pierścieniem palnika.

Instalacja mediów dekoracyjnych

Dopuszczalne media to: lawa wulkaniczna, szkło ognioodporne lub kamień sztuczny. Media należy układać warstwą o grubości 5-7 cm (2-3 cale). Ważne: Nie należy zakrywać górnej części zapalnika (pilota), ponieważ może to spowodować przegrzanie i awarię systemu.

Obsługa i konserwacja

Przed każdym użyciem należy sprawdzić, czy w palenisku nie ma zanieczyszczeń (liści, śmieci). Uruchomienie następuje poprzez włączenie zasilania elektrycznego. System automatycznie uruchamia zapłon. W przypadku problemów z wyłączeniem (małe płomienie nadal widoczne), należy odciąć dopływ gazu ręcznym zaworem odcinającym. Konserwacja powinna odbywać się przynajmniej raz w roku przez wykwalifikowanego technika.

Rozwiązywanie problemów

W przypadku braku zapłonu należy sprawdzić:

• Czy powietrze zostało usunięte z linii gazowej (odpowietrzanie może wymagać kilku cykli włączenia).
• Czy napięcie zasilania wynosi min. 12V.
• Czy natężenie prądu (ampery) jest wystarczające (wymagany przewód min. 12 AWG).
• Czy połączenia elektryczne są poprawne.
