Instrukcja obsługi natryskiwacza bezpowietrznego Titan PowrCoat
Szybki przewodnik po instrukcji obsługi natryskiwacza bezpowietrznego Titan PowrCoat. Dowiedz się, jak bezpiecznie przygotować urządzenie, przeprowadzić procedurę natryskiwania, czyścić sprzęt oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy natryskiwaczy bezpowietrznych Titan serii PowrCoat (modele 05331045C, 05331064C, 05331072C). Urządzenia te są zasilane sprężonym powietrzem i przeznaczone do profesjonalnych prac malarskich. Kluczowe jest przestrzeganie procedur bezpieczeństwa, w szczególności dotyczących wysokiego ciśnienia, które może powodować poważne obrażenia ciała (wstrzyknięcie materiału pod skórę).
Bezpieczeństwo
- Zagrożenie wstrzyknięciem: Nigdy nie kieruj pistoletu na siebie ani inne osoby. Nigdy nie używaj pistoletu bez osłony dyszy.
- Zagrożenie pożarem/wybuchem: Używaj urządzenia tylko w dobrze wentylowanych pomieszczeniach. Upewnij się, że urządzenie jest uziemione. Nie używaj materiałów zawierających węglowodory chlorowane (niekompatybilne z aluminium).
- Ciśnienie: Zawsze zwalniaj ciśnienie przed serwisowaniem, czyszczeniem lub pozostawieniem urządzenia bez nadzoru.
Opis urządzenia
System składa się z pompy tłokowej napędzanej silnikiem pneumatycznym. Regulator powietrza kontroluje ciśnienie w systemie, co przekłada się na ciśnienie płynu. Urządzenie posiada wózek transportowy, filtr wysokociśnieniowy oraz automatyczny smarownik.
Przygotowanie i obsługa
Przed rozpoczęciem pracy upewnij się, że wszystkie połączenia są szczelne, a urządzenie jest uziemione. Wypełnij miseczkę olejową smarem Piston Lube. Procedura przygotowania nowego urządzenia obejmuje przepłukanie systemu środkiem czyszczącym w celu usunięcia płynu testowego. Podczas natryskiwania należy dostosować ciśnienie powietrza, aby uzyskać prawidłowy wzór natrysku, nie przekraczając maksymalnego ciśnienia roboczego.
Czyszczenie i konserwacja
Urządzenie należy dokładnie czyścić po każdym użyciu. Regularna konserwacja obejmuje:
- Codziennie: Smarowanie górnych uszczelnień (Piston Lube) oraz czyszczenie filtra wlotowego.
- Filtry: Regularne czyszczenie filtra wysokociśnieniowego.
- Silnik pneumatyczny: Przegląd po 1500 godzinach pracy.
- Pompa płynu: Wymiana uszczelnień w razie wycieków lub nierównej pracy.
Rozwiązywanie problemów
W przypadku problemów z natryskiem (np. "ogonami" lub nierównym wzorem), sprawdź drożność dyszy, ciśnienie materiału oraz czystość filtrów. Jeśli silnik przestaje pracować, sprawdź poziom smaru w automatycznym smarowniku oraz dopływ powietrza.
Informacje o producencie
Titan Tool
Praktyczna pomoc
Typowe problemy
Pistolet pluje farbą
Sprawdź połączenia pod kątem wycieków powietrza, zdemontuj i wyczyść pistolet.
Pistolet nie zamyka się
Wymień iglicę i gniazdo lub wyreguluj zespół iglicy.
Silnik zatrzymuje się w górnym lub dolnym położeniu
Sprawdź poziom płynu Air-Care w smarowniku, dokręć połączenia.
Pompa podaje materiał tylko przy ruchu w górę
Wyczyść zawór dolny, sprawdź szczelność węża ssącego.
Przed użyciem
- Sprawdź wszystkie połączenia pod kątem wycieków
- Upewnij się, że urządzenie jest prawidłowo uziemione
- Sprawdź dopuszczalne ciśnienie robocze węża i pistoletu
- Wypełnij miseczkę olejową smarem Piston Lube
- Zweryfikuj, czy kompresor spełnia wymagania zasilania
Parametry w praktyce
- Stosunek ciśnienia (Pressure Ratio)
- Stosunek ciśnienia powietrza do ciśnienia płynu (np. 45:1 oznacza, że 100 PSI powietrza daje 4500 PSI płynu).
- Maks. ciśnienie robocze
- Maksymalne ciśnienie, z jakim może pracować urządzenie (zależne od modelu).
Ilustracje i schematy

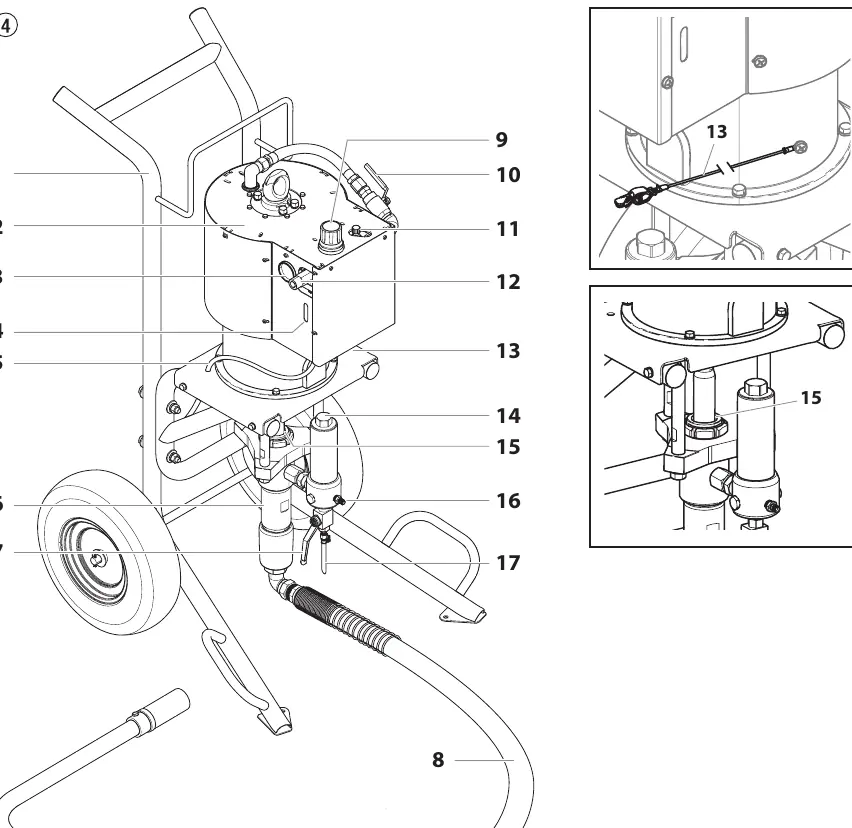

- Schemat systemu pokazuje wózek, silnik pneumatyczny, manometr, filtr i pompę.

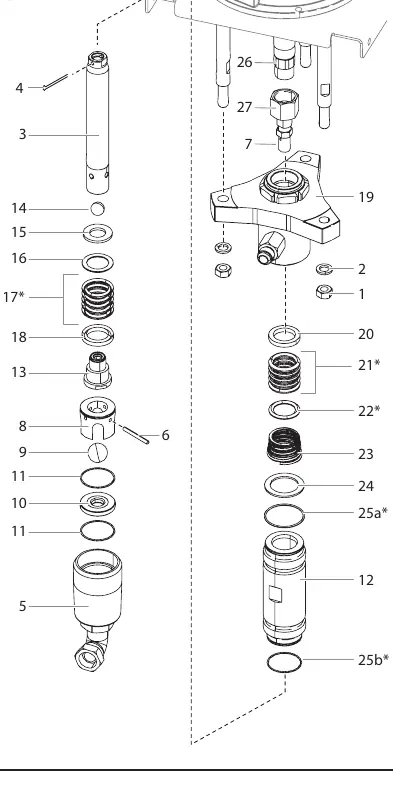

- Schematy serwisowe pokazują demontaż filtra i pompy płynu.
Zgodność modelu
- Używaj tylko oryginalnych węży wysokociśnieniowych Titan.
- Nie używaj farb/rozpuszczalników zawierających węglowodory chlorowane (niekompatybilne z aluminium).
