Instrukcja obsługi systemu natryskowego Titan AIR-COAT 0508074A
Szybki przewodnik po instrukcji obsługi systemu natryskowego Titan AIR-COAT 0508074A. Dowiedz się, jak bezpiecznie przygotować urządzenie, przeprowadzić gruntowanie, malować w trybie AirCoat lub bezpowietrznym oraz jak czyścić i...
Spis treści
Najważniejsze informacje z instrukcji
Przed przystąpieniem do pracy z systemem natryskowym Titan AIR-COAT należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie generuje wysokie ciśnienie (do 2800 PSI), które może spowodować poważne obrażenia ciała (wstrzyknięcie toksyn pod skórę). Zawsze używaj osłony dyszy i nigdy nie kieruj pistoletu na ludzi lub zwierzęta. Urządzenie musi być uziemione. Przed serwisowaniem lub czyszczeniem zawsze wykonaj procedurę redukcji ciśnienia.
Opis urządzenia
System AIR-COAT to wszechstronne urządzenie łączące pompę membranową z kompresorem powietrza. Pozwala na pracę w trybie AirCoat (niskie ciśnienie, wysoka precyzja) oraz w trybie bezpowietrznym (wysokie ciśnienie, ogólne malowanie).
Montaż i przygotowanie
1. Upewnij się, że przełączniki pompy i kompresora są w pozycji OFF. 2. Ustaw pokrętło regulacji ciśnienia na minimum. 3. Podłącz wąż materiałowy do wylotu pompy i pistoletu. 4. Podłącz wąż powietrzny do kompresora i pistoletu. 5. Podłącz urządzenie do uziemionego gniazdka (min. 120V, 15A).
Obsługa
Gruntowanie pompy
Przed malowaniem należy napełnić zawór wlotowy wodą lub lekkim olejem. Ustaw zawór PRIME/SPRAY w pozycji PRIME, włącz pompę i zwiększ ciśnienie, aż płyn zacznie przepływać przez wąż powrotny.
Malowanie
Wybierz tryb pracy: AirCoat (dla wykończeń, zalecane do 1000 PSI) lub bezpowietrzny (dla gęstych materiałów, 500-2800 PSI). Ustaw odpowiednie ciśnienie na manometrach i wykonaj próbny natrysk.
Czyszczenie i konserwacja
Po zakończeniu pracy należy przeprowadzić procedurę czyszczenia, aby zapobiec zaschnięciu farby. W przypadku przechowywania długoterminowego należy przepłukać system odpowiednim rozpuszczalnikiem. Regularnie czyść zawór wlotowy i wylotowy zgodnie z instrukcją, aby uniknąć problemów z zasysaniem farby.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, zasysaniem farby lub jakością natrysku, sprawdź sekcję rozwiązywania problemów w instrukcji. Najczęstsze przyczyny to zatkane filtry, zużyta dysza lub nieprawidłowe ustawienie zaworu PRIME/SPRAY.
Informacje o producencie
Titan Tool
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy wtyczka jest w gniazdku, czy wyłącznik jest w pozycji ON, czy bezpiecznik nie jest spalony oraz czy urządzenie nie jest pod ciśnieniem.
Pompa nie zasysa farby
Upewnij się, że wąż ssący jest zanurzony w farbie, filtr ssący jest czysty, a zawór PRIME/SPRAY jest w pozycji PRIME.
Spadek ciśnienia przy naciśnięciu spustu
Wyczyść filtry pistoletu i ssący, sprawdź czy dysza nie jest zużyta, zwiększ ciśnienie płynu.
Nierówny wzór natrysku (tailing)
Zwiększ ciśnienie płynu lub powietrza, rozcieńcz farbę lub wymień zużytą dyszę.
Przed użyciem
- Sprawdź, czy urządzenie jest prawidłowo uziemione.
- Upewnij się, że wszystkie węże są dokręcone i nieuszkodzone.
- Sprawdź, czy zawór PRIME/SPRAY jest w pozycji PRIME przed uruchomieniem.
- Upewnij się, że zasilanie elektryczne to 120V, min. 15A.
- Sprawdź, czy w zbiorniku jest wystarczająca ilość farby.
Ilustracje i schematy

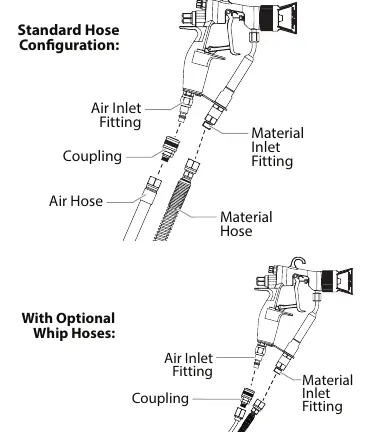

- Schemat konfiguracji węży pokazuje prawidłowe podłączenie węża materiałowego do pompy i węża powietrznego do kompresora.
Zgodność modelu
- Używaj tylko węży wysokociśnieniowych Titan o wytrzymałości min. 2800 PSI.
- Nie używaj rozpuszczalników z farbami lateksowymi, ponieważ tworzą żelową substancję.
