Instrukcja obsługi systemu natryskowego Bosch PFS 5000 E
Szybki przewodnik po instrukcji obsługi systemu natryskowego Bosch PFS 5000 E. Dowiedz się, jak przygotować urządzenie, dobrać dyszę, przygotować materiał i bezpiecznie malować.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System natryskowy Bosch PFS 5000 E jest przeznaczony do nanoszenia różnych rodzajów farb, w tym farb dyspersyjnych, lateksowych, lakierów, lazur i gruntów. Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest czyste, a materiał odpowiednio przygotowany. Należy zawsze przestrzegać zasad bezpieczeństwa dotyczących pracy z urządzeniami elektrycznymi oraz systemami natryskowymi.

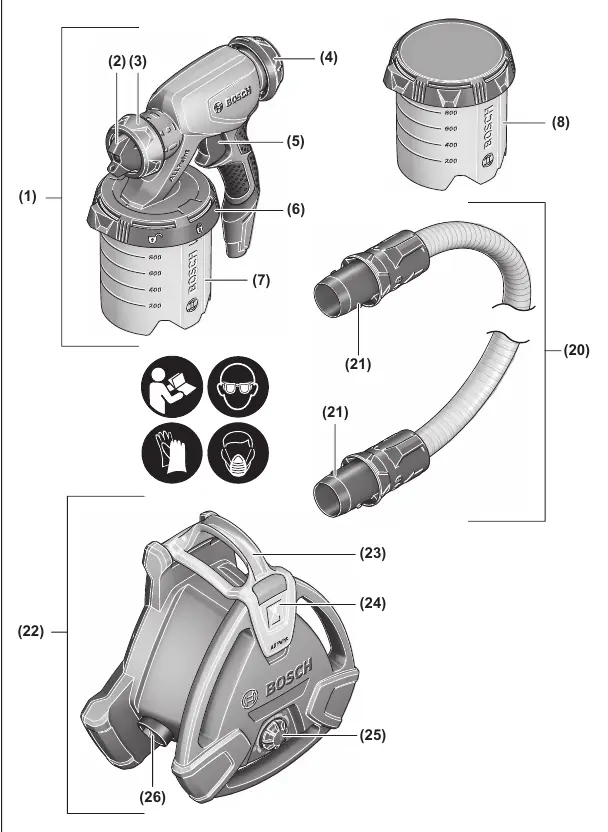

Opis urządzenia
Główne elementy systemu to pistolet natryskowy (1), jednostka podstawowa (22), wąż powietrzny (20) oraz zbiornik na materiał (7). Urządzenie posiada regulację ilości materiału (4) oraz regulację ilości powietrza (25).

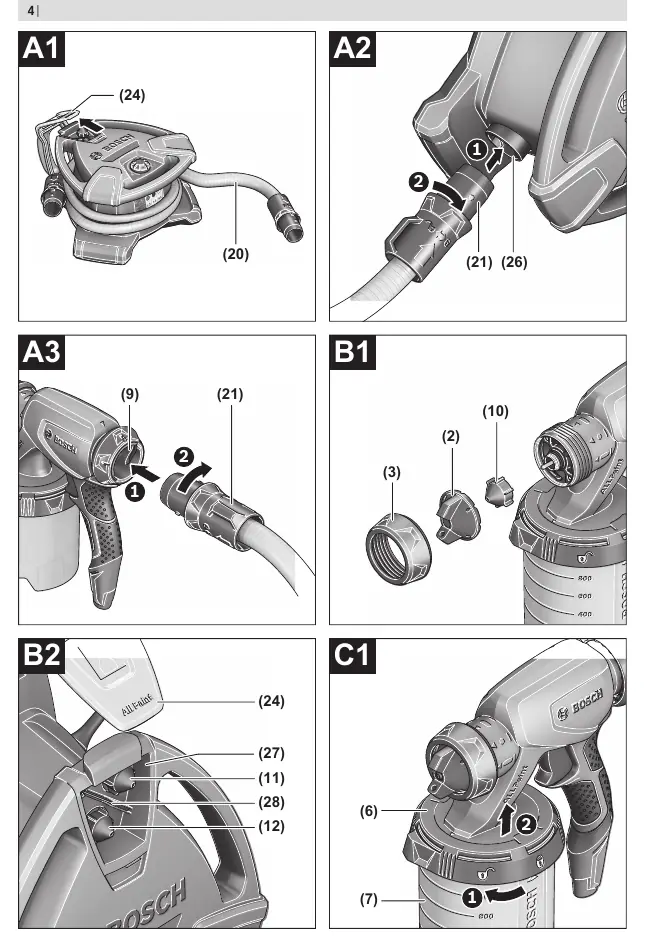

Montaż i przygotowanie
Przed użyciem należy podłączyć wąż powietrzny do jednostki podstawowej i pistoletu za pomocą złączy bagnetowych (21). Należy dobrać odpowiednią końcówkę dyszy (10, 11 lub 12) w zależności od rodzaju używanego materiału:
- Biała (10): do farb ściennych (dispersyjne, lateksowe).
- Szara (11): do lazur i gruntów.
- Czarna (12): do lakierów i olejów.
Powierzchnia musi być czysta, sucha i odtłuszczona. Materiał należy rozcieńczyć zgodnie z tabelą zawartą w instrukcji, aby uniknąć zatykania dyszy.
Obsługa

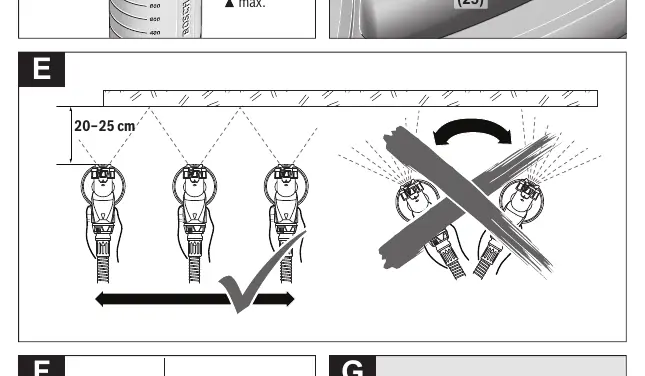

Napełnij zbiornik (7) materiałem do maksymalnie 1000 ml. Włącz urządzenie przyciskiem (25) i ustaw odpowiedni tryb pracy. Podczas malowania trzymaj pistolet w odległości 20–25 cm od powierzchni, prowadząc go równomiernie. Nie opróżniaj zbiornika całkowicie, aby uniknąć przerwania strumienia.

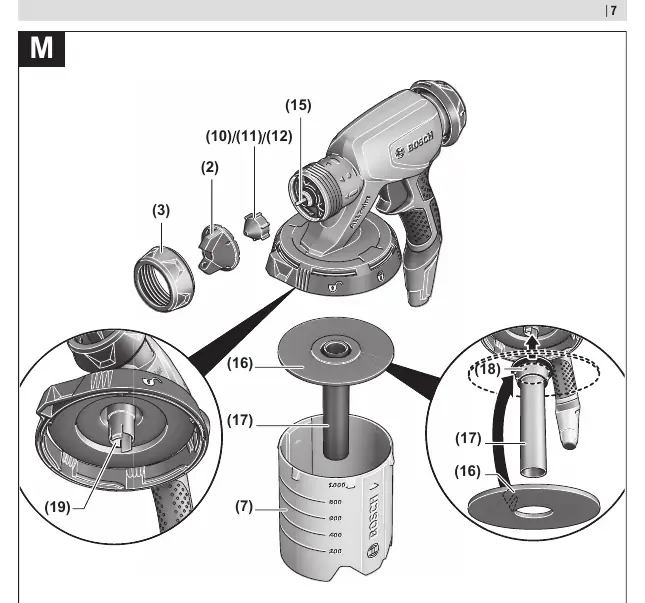

Konserwacja i czyszczenie
Po każdym użyciu należy dokładnie wyczyścić pistolet i zbiornik. W przypadku farb wodnych użyj ciepłej wody, a w przypadku farb rozpuszczalnikowych odpowiedniego rozcieńczalnika. Regularnie czyść filtr powietrza (30) znajdujący się w jednostce podstawowej.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, sprawdź drożność dyszy, rurki ssącej (17) oraz otworu odpowietrzającego (18). Upewnij się, że uszczelka zbiornika (16) jest poprawnie zamontowana.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Materiał nie pokrywa powierzchni równomiernie
Zwiększ ilość materiału (pokrętło 4), zmniejsz odległość od powierzchni lub rozcieńcz materiał.
Materiał ścieka po nałożeniu
Zmniejsz ilość materiału (pokrętło 4), zwiększ odległość od powierzchni lub dodaj nierozcieńczony materiał.
Strumień pulsuje
Uzupełnij materiał w zbiorniku, wyczyść rurkę ssącą i otwór odpowietrzający, sprawdź uszczelkę zbiornika.
Przed użyciem
- Sprawdź napięcie sieciowe.
- Wybierz odpowiednią dyszę (biała/szara/czarna).
- Przygotuj powierzchnię (czysta, sucha, odtłuszczona).
- Rozcieńcz materiał zgodnie z tabelą w instrukcji.
- Sprawdź, czy wszystkie uszczelki są na swoim miejscu.
Parametry w praktyce
- Moc nominalna (1200 W)
- Moc silnika urządzenia.
- Wydajność tłoczenia (500 ml/min)
- Maksymalna ilość materiału, jaką urządzenie może przetłoczyć w minutę.
- Pojemność zbiornika (1000 ml)
- Maksymalna ilość farby, jaką można wlać do zbiornika.
Ilustracje i schematy
- (1) Pistolet natryskowy
- (22) Jednostka podstawowa
- (20) Wąż powietrzny
- (25) Przycisk włączania/wyłączania z regulacją powietrza
Zgodność modelu
- Nadaje się do: farb dyspersyjnych, lateksowych, lakierów, lazur, gruntów, olejów, wody.
- Nie nadaje się do: ługów, bejc, materiałów kwasowych, środków dezynfekcyjnych, pestycydów, farb elewacyjnych.
