Instrukcja montażu zestawu naprawczego TransGo AXODE Shift Kit

Szybki przewodnik po montażu zestawu naprawczego TransGo AXODE Shift Kit. Dowiedz się, jak wykonać modyfikacje skrzyni biegów AXODE i AX4S, w tym wiercenie, szlifowanie i instalację zaworów.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Zestaw TransGo AXODE Shift Kit służy do modyfikacji skrzyń biegów AXODE i AX4S w celu poprawy jakości zmiany biegów, eliminacji poślizgów i zapobiegania awariom sprzęgieł. str. 1

Najważniejsze czynności

Szlifowanie nacięć na kole słonecznym (Sun Gear). str. 1
Wiercenie otworów w korpusie zaworowym (Valve Body). str. 4
Instalacja sprężyn i zaworów zgodnie z typem skrzyni. str. 5, 7

Pierwsze uruchomienie

Użyj płynu Mercon V. str. 8

Pokaż 3 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Rough shifts

Użycie niewłaściwych płytek sprzęgła (brązowych zamiast Hi-Energy) lub niewłaściwego płynu.

str. 8

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Drill size for Sun Gear notches	1/32" to 1/16"	Głębokość nacięć	str. 1
Drill size for Sprocket Support	.187 to .196	Rozwiercanie otworu w tulei	str. 1

Gdzie szukać w PDF

Modyfikacje Sun Gear i Sprocket Support str. 1
Modyfikacje Front Planetary i Sprocket Shaft str. 2
Modyfikacje Valve Body str. 4, 5
Identyfikacja sprężyn str. 7

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (5) Pokaż mniej

Strona 1

Strona 2

Strona 4

Strona 5

Strona 7

Najważniejsze informacje z instrukcji

Zestaw TransGo AXODE Shift Kit jest przeznaczony do modyfikacji skrzyń biegów AXODE i AX4S (modele od 1991 roku). Instrukcja zawiera zaawansowane procedury warsztatowe, w tym wiercenie otworów, szlifowanie elementów oraz instalację specjalistycznych sprężyn i zaworów. Uwaga: Do poprawnego działania skrzyni wymagane jest użycie płynu typu Mercon V.

Modyfikacje Sun Gear i Sprocket Support

Procedura obejmuje:

Sun Gear: Szlifowanie dwóch przeciwległych nacięć o głębokości 1/32" do 1/16" na końcu koła słonecznego. Instalacja zacisku (WIRE CLIP) w otworach smarowych.
Sprocket Support: Rozwiercenie małego otworu w wewnętrznej tulei wiertłem .187 do .196. Instalacja dostarczonej tulei (BUSHING) i ponowne rozwiercenie jej otworu do .073 - .086.

Modyfikacje Front Planetary i Sprocket Shaft

Front Planetary: Powiększenie dwóch otworów poniżej łożyska igiełkowego wiertłem .110. Jeśli nie można wyrównać otworów, dopuszczalne jest wywiercenie dwóch nowych.
Sprocket Shaft: Rozwiercenie otworów po obu stronach wiertłem 1/4" do 3/8".
1-2 Servo: Instalacja podkładki (WIRE SHIM) w pokrywie serwa.

Modyfikacje Valve Body (Korpus zaworowy)

Kluczowe kroki:

Wiercenie otworów .055 w przegrodzie pod oznaczeniami X.
Wiercenie otworu .055 przez sieć korpusu zaworowego w punkcie Z i instalacja zawleczki (Cotter Pin).
Instalacja sprężyny ORANGE na zaworze sterującym 3-2.
Wymiana zaworu BOOST i tulei, instalacja nowego zaworu Lockup, tulei i sprężyny Orange.
Regulacja twardości zmiany biegów 1-2 za pomocą sprężyny pojemnościowej (zalecana YELLOW, twardsza WHITE).

Identyfikacja sprężyn akumulatora

Instrukcja zawiera szczegółowe zestawienie sprężyn dla akumulatorów 2nd, 4th oraz N-D, z podziałem na typy (1st Type, 2nd Type) i wymiary, co jest kluczowe dla poprawnego doboru części podczas montażu.

Ważne uwagi dotyczące sprzęgieł

Pojazdy z lat 1996-2001 wyposażone były w sprzęgła Hi-Energy (zielone). Nie należy używać ponownie starych płytek ciernych, nawet jeśli wyglądają na sprawne, ponieważ tracą one swoje właściwości termiczne. Zawsze instaluj nowe płytki cierne.

Praktyczna pomoc

Typowe problemy

Rough shifts, long shifts, neutral on slow corners

Zastosowanie zestawu naprawczego TransGo AXODE Shift Kit zgodnie z instrukcją.

Shudders, clangs or bumps

Użycie niewłaściwego płynu transmisyjnego. Należy stosować wyłącznie Mercon V.

Gasket Blowout

Przyklejenie uszczelki do pokrywy łańcucha i obudowy za pomocą szybkoschnącego kleju kontaktowego.

Przed użyciem

Zidentyfikuj rok produkcji pojazdu.
Sprawdź typ płytek sprzęgła (Hi-Energy/zielone dla 96up).
Przygotuj wiertła o odpowiednich średnicach (.187, .110, .055, .073, .081).
Upewnij się, że masz dostęp do płynu Mercon V.
Zidentyfikuj typ sprężyn akumulatora (1st lub 2nd type).

Pokaż więcej Pokaż mniej

Parametry w praktyce

Hi-Energy (Green) clutches: Typ płytek sprzęgła stosowany w pojazdach 1996-2001, wymagający wymiany na nowe.

Ilustracje i schematy

Strona 1: Modyfikacje Sun Gear i Sprocket Support.
Strona 2: Modyfikacje Front Planetary i Sprocket Shaft.

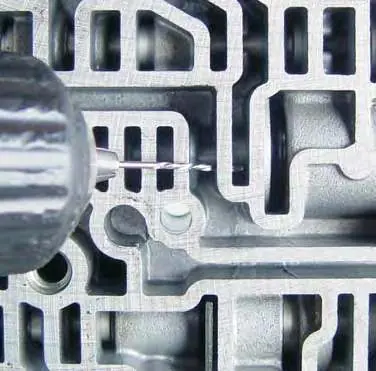

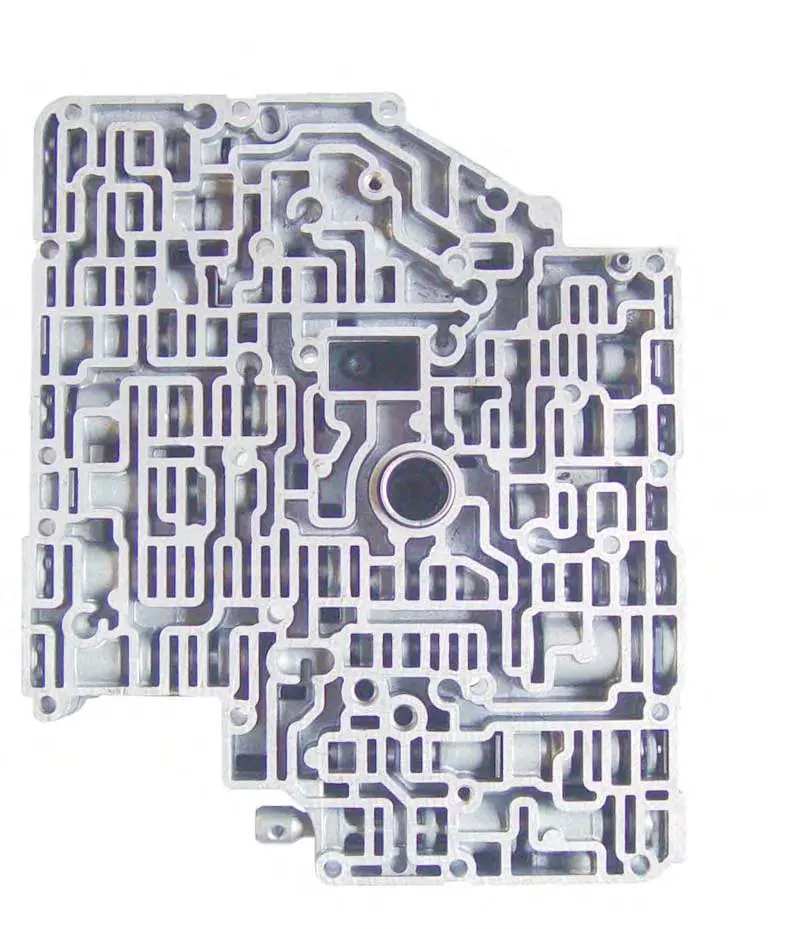

Strona 4: Modyfikacje korpusu zaworowego (Valve Body).
Strona 7: Identyfikacja sprężyn akumulatora.

Zgodność modelu

Zestaw przeznaczony dla skrzyń AXODE i AX4S od 1991 roku.
Niektóre części (np. sprężyna Orange) nie są używane we wszystkich modelach.
Bęben z podwójnym tłokiem 2nd clutch był używany tylko w 93-94 SHO Taurus i 96-99 Windstar 3.8L.

Pytania do tej instrukcji

Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.

Zadaj pytanie Ukryj szczegóły

Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.

Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
