Instrukcja obsługi lampy sufitowej TRIO 625815031
Szybki przewodnik po instalacji i obsłudze lampy sufitowej TRIO 625815031. Dowiedz się, jak zamontować oświetlenie, sparować pilot zdalnego sterowania oraz korzystać z funkcji zmiany barwy światła i jasności.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa sufitowa TRIO 625815031 jest sterowana za pomocą włącznika ściennego lub dołączonego pilota. Pilot umożliwia regulację jasności, temperatury barwowej, wybór trybów pracy oraz sterowanie pierścieniami świetlnymi. str. 4
Najważniejsze czynności
- Parowanie pilota str. 4
- Resetowanie pilota str. 4
Problemy i rozwiązania
Pilot nie reaguje
Ponownie sparuj pilota włączając światło i naciskając przycisk 1.
str. 4Konserwacja i reset
- Resetowanie ustawień pilota str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 230V~50Hz | Napięcie zasilania | str. 2 |
| Moc | 40W | Pobór mocy źródła światła | str. 2 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Schemat montażu str. 2
- Opis funkcji pilota str. 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa sufitowa TRIO 625815031 to nowoczesne oświetlenie LED z możliwością sterowania za pomocą pilota zdalnego sterowania lub standardowego włącznika ściennego. Lampa posiada funkcję pamięci, dzięki której po ponownym włączeniu przywraca ostatnio używany scenariusz oświetlenia.
Montaż i podłączenie
Przed przystąpieniem do montażu należy upewnić się, że zasilanie elektryczne jest wyłączone. Montaż powinien być przeprowadzony zgodnie z dołączonym schematem:
- Zamocuj wspornik lampy do sufitu za pomocą odpowiednich kołków rozporowych.
- Podłącz przewody zasilające do kostki przyłączeniowej zgodnie z oznaczeniami (L - faza, N - neutralny, uziemienie).
- Upewnij się, że wszystkie połączenia są stabilne i bezpieczne.
Obsługa lampy
Lampa może być obsługiwana na dwa sposoby:
- Włącznik ścienny: Służy do całkowitego włączania i wyłączania światła. Po ponownym włączeniu lampa świeci ze 100% jasnością, a poprzednie ustawienia są resetowane.
- Pilot zdalnego sterowania: Umożliwia pełną kontrolę nad oświetleniem, w tym regulację jasności, temperatury barwowej (od ciepłej bieli do zimnej bieli), wybór trybów pracy oraz sterowanie poszczególnymi pierścieniami świetlnymi.
Funkcje pilota zdalnego sterowania
- Regulacja jasności: Odbywa się etapowo. Krótkie naciśnięcie zmienia jasność skokowo, a przytrzymanie przycisku pozwala na płynne przejście do maksimum lub minimum.
- Regulacja barwy światła: Pozwala na wybór temperatury barwowej od ciepłej bieli do zimnej bieli.
- Tryby pracy: Przycisk trybu umożliwia cykliczne przełączanie między różnymi ustawieniami temperatury barwowej i konfiguracjami świecenia pierścieni (L1, L2).
- Funkcje dodatkowe: Pilot posiada dedykowany przycisk dla trybu nocnego oraz możliwość niezależnego włączania pierścienia wewnętrznego i zewnętrznego.
Konfiguracja i resetowanie pilota
Jeśli pilot nie reaguje, należy go ponownie sparować:
- Włącz światło za pomocą włącznika ściennego.
- Natychmiast naciśnij przycisk 1 na pilocie.
- Pomyślne kodowanie zostanie potwierdzone mignięciem lampy.
Aby zresetować ustawienia pilota:
- Włącz światło za pomocą włącznika ściennego.
- W ciągu 3 sekund naciśnij przycisk ON (1) pięć razy.
- Lampa potwierdzi reset mignięciem.
Dane techniczne
Produkt jest zgodny z dyrektywą 2014/53/EU. Zasilanie: 230V~50Hz. Źródło światła: 1 x LED / 40W.
Praktyczna pomoc
Typowe problemy
Lampa nie reaguje na pilota
Wykonaj procedurę parowania: włącz światło włącznikiem ściennym i natychmiast naciśnij przycisk 1 na pilocie.
Pilot nie działa poprawnie lub stracił ustawienia
Wykonaj resetowanie: włącz światło włącznikiem ściennym, a następnie w ciągu 3 sekund naciśnij przycisk ON (1) pięć razy.
Przed użyciem
- Sprawdź, czy napięcie sieciowe wynosi 230V~50Hz.
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem montażu.
- Zainstaluj baterie w pilocie zdalnego sterowania.
- Zapoznaj się ze schematem podłączenia przewodów (L, N, uziemienie).
Ilustracje i schematy

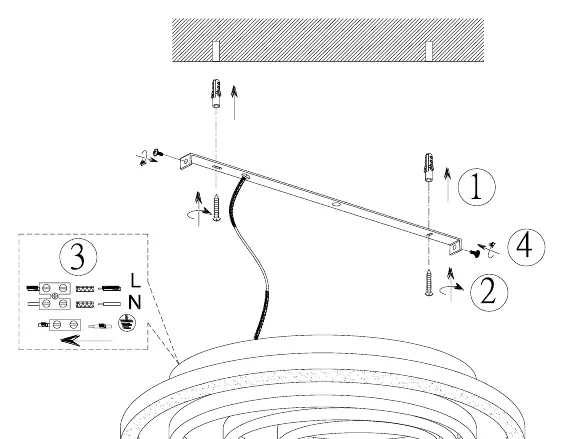

- Schemat montażu pokazuje sposób mocowania wspornika do sufitu za pomocą kołków rozporowych.
- Schemat połączeń elektrycznych wskazuje sposób podłączenia przewodów fazowego (L), neutralnego (N) oraz uziemienia.
Zgodność modelu
- Lampa jest przeznaczona do użytku wewnątrz pomieszczeń (IP20).
