Instrukcja montażu lampy sufitowej Unbranded 1JAY-70492GF
Kompletny przewodnik montażu lampy sufitowej Unbranded 1JAY-70492GF. Instrukcja zawiera listę wymaganych narzędzi, schemat podłączenia elektrycznego oraz kroki instalacji krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy sufitowej 1JAY-70492GF, w tym podłączenie elektryczne oraz instalację żarówek. str. 1, 2
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac str. 1
- Podłącz przewody zgodnie z kolorami str. 1
Gdzie szukać w PDF
- Montaż i podłączenie str. 1
- Finalizacja montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu lampy sufitowej typu flush mount. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Należy sprawdzić izolację przewodów pod kątem uszkodzeń powstałych w transporcie. Jeśli przewody są uszkodzone, nie należy przystępować do instalacji.
Narzędzia i elementy zestawu
Do montażu wymagane są następujące narzędzia (brak w zestawie):
- Drabina
- Okulary ochronne
- Taśma izolacyjna
- Śrubokręt krzyżakowy
- Śrubokręt płaski
- Szczypce
- Przyrząd do zdejmowania izolacji
W zestawie znajdują się: oprawa lampy, wspornik montażowy, gumowe pierścienie, śruby montażowe oraz nakrętki przewodów.
Montaż i podłączenie elektryczne
Krok 1: Przygotowanie i montaż wspornika

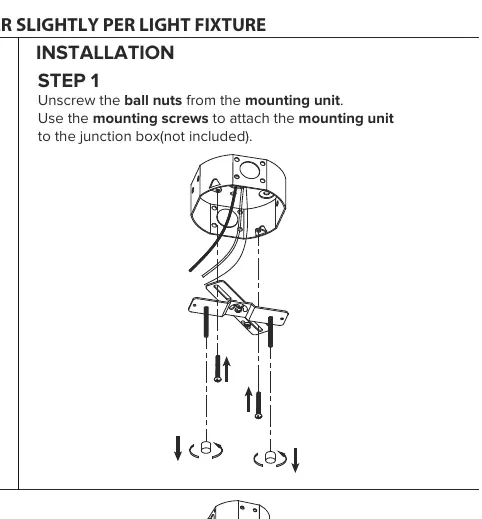

Odkręć nakrętki kulowe od wspornika montażowego. Użyj śrub montażowych, aby przymocować wspornik do puszki przyłączeniowej w suficie.
Krok 2: Podłączenie przewodów
Podłącz przewód uziemiający do wspornika montażowego za pomocą fabrycznie zainstalowanej zielonej śruby uziemiającej. Następnie połącz przewody zasilające z przewodami lampy za pomocą dostarczonych nakrętek:
- Czarny lub czerwony przewód (faza) z puszki przyłączeniowej do czarnego przewodu lampy.
- Biały przewód (neutralny) z puszki przyłączeniowej do białego przewodu lampy.
- Goły lub zielony przewód (uziemienie) z puszki przyłączeniowej do przewodu uziemiającego lampy.
Zabezpiecz połączenia taśmą izolacyjną.
Krok 3: Montaż oprawy

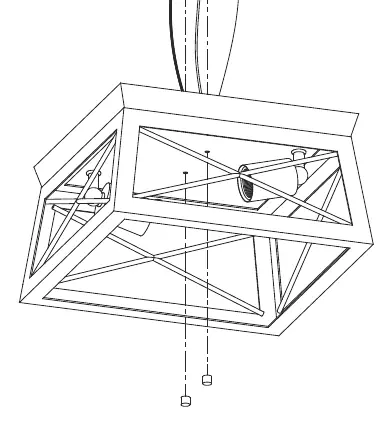

Przymocuj oprawę lampy do wspornika montażowego, wykorzystując otwory na śruby, i zabezpiecz całość nakrętkami kulowymi.
Krok 4: Instalacja żarówek
Wkręć odpowiednie żarówki (brak w zestawie) do oprawek wewnątrz lampy.
Praktyczna pomoc
Typowe problemy
Brak zasilania po montażu
Sprawdź poprawność połączeń przewodów (kolor do koloru) oraz upewnij się, że bezpiecznik został ponownie włączony.
Lampa nie przylega stabilnie do sufitu
Upewnij się, że wspornik montażowy jest poprawnie i mocno przykręcony do puszki przyłączeniowej.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź izolację przewodów pod kątem uszkodzeń
- Przygotuj drabinę, śrubokręt krzyżakowy i płaski, szczypce, taśmę izolacyjną
- Upewnij się, że posiadasz odpowiednie żarówki (brak w zestawie)
Pokaż więcej Pokaż mniej
Ilustracje i schematy

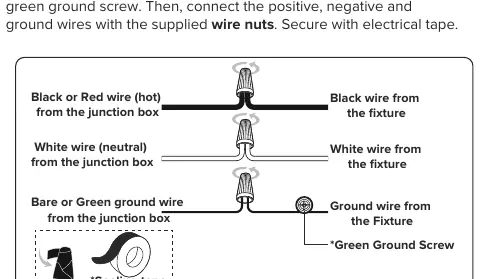

- Schemat połączeń: czarny/czerwony (faza) do czarnego, biały (neutralny) do białego, zielony/goły (uziemienie) do zielonego/gołego.
Zgodność modelu
- Wymaga standardowej puszki przyłączeniowej (junction box) w suficie.
