Instrukcja montażu lampy ściennej LED Artika Nuvo 20
Kompletny przewodnik instalacji lampy ściennej LED Artika Nuvo 20. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i sprawdzić kompatybilność ze ściemniaczami.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu lampy ściennej LED Artika Nuvo 20, w tym instrukcje dotyczące bezpieczeństwa, podłączenia elektrycznego oraz warunki gwarancji. str. 1, 3, 4
Najważniejsze czynności
- Wyłącz zasilanie przed instalacją str. 4
- Podłącz przewody: biały (N), czarny (L) i uziemienie (GND) str. 6
Pierwsze uruchomienie
- Upewnij się, że ściemniacz jest kompatybilny z LED str. 4
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Migotanie światła
Sprawdź kompatybilność ściemniacza z technologią LED.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Gwarancja | 5 lat | Ograniczona gwarancja na wady produkcyjne | str. 10 |
Gdzie szukać w PDF
- Zawartość zestawu str. 2
- Instrukcja montażu str. 3, 5, 6, 7
- Gwarancja str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy ściennej LED Artika Nuvo 20. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne w panelu głównym. Producent zaleca, aby montaż został wykonany przez wykwalifikowanego elektryka, zgodnie z lokalnymi przepisami budowlanymi.
Bezpieczeństwo
- Zawsze wyłączaj zasilanie przed przystąpieniem do instalacji lub konserwacji.
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- W przypadku korzystania ze ściemniacza, musi on być kompatybilny z technologią LED.
- Nieprzestrzeganie instrukcji montażu może skutkować utratą gwarancji.

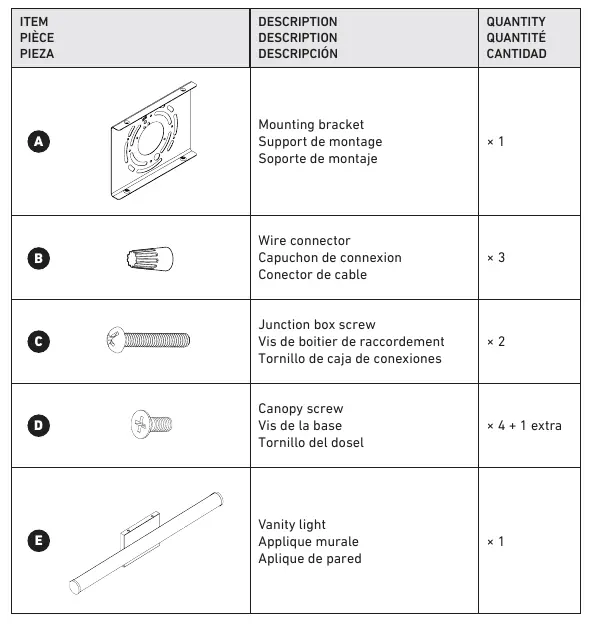

Zawartość zestawu i wymagane narzędzia
W zestawie znajdują się: wspornik montażowy, złącza przewodów, śruby do puszki przyłączeniowej, śruby do podstawy oraz sama lampa. Do montażu wymagane są: śrubokręt oraz poziomica.
Montaż krok po kroku

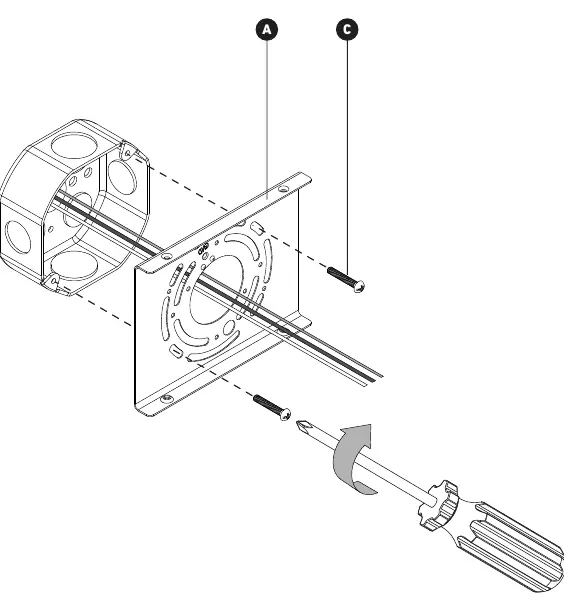

1. Montaż wspornika
Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub. Upewnij się, że wspornik jest wypoziomowany.

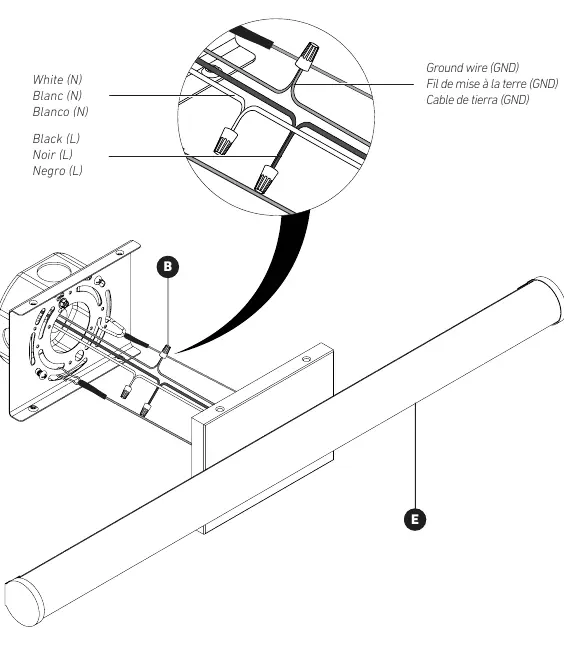

2. Podłączenie przewodów
Podłącz przewody lampy do przewodów w puszce przyłączeniowej za pomocą złączy: przewód biały (N) do neutralnego, przewód czarny (L) do fazowego oraz przewód uziemiający (GND) do uziemienia.
3. Montaż końcowy
Umieść podstawę lampy na wsporniku montażowym i zabezpiecz ją za pomocą dołączonych śrub.
Konserwacja i gwarancja
Produkt objęty jest 5-letnią ograniczoną gwarancją na wady produkcyjne dla pierwotnego właściciela. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, użycia środków czyszczących zawierających substancje ścierne lub rozpuszczalniki, ani uszkodzeń mechanicznych. Wszelkie roszczenia gwarancyjne wymagają przedstawienia oryginalnego dowodu zakupu.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie w panelu elektrycznym jest włączone oraz czy połączenia przewodów w złączach są poprawne i stabilne.
Migotanie światła
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Przed użyciem
- Wyłącz główne zasilanie elektryczne przed rozpoczęciem prac.
- Przygotuj śrubokręt oraz poziomicę.
- Sprawdź, czy wszystkie elementy zestawu (wspornik, śruby, złącza) są obecne.
- Upewnij się, że miejsce montażu jest wewnątrz pomieszczenia.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Kompatybilność ze ściemniaczem
- Wymagany ściemniacz kompatybilny z LED.
- Zastosowanie
- Tylko do użytku wewnątrz pomieszczeń (Indoor use only).
Ilustracje i schematy
- Schemat pokazuje montaż wspornika do puszki przyłączeniowej.
- Schemat połączeń elektrycznych wskazuje na konieczność połączenia przewodów: biały (N), czarny (L) oraz uziemienie (GND).
Zgodność modelu
- Produkt przeznaczony do użytku w USA, Kanadzie, Meksyku, Wielkiej Brytanii, Islandii, Francji i Hiszpanii.
- Wymaga instalacji zgodnie z lokalnymi przepisami budowlanymi.
