Instrukcja obsługi plafoniery LED Artika Dryad 15FM-WO
Pobierz instrukcję obsługi plafoniery LED Artika Dryad 15FM-WO. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody i dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do instalacji plafoniery LED Artika Dryad 15FM-WO należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Jeśli planujesz używać ściemniacza, upewnij się, że jest on kompatybilny z technologią LED. Zaleca się, aby montaż został przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

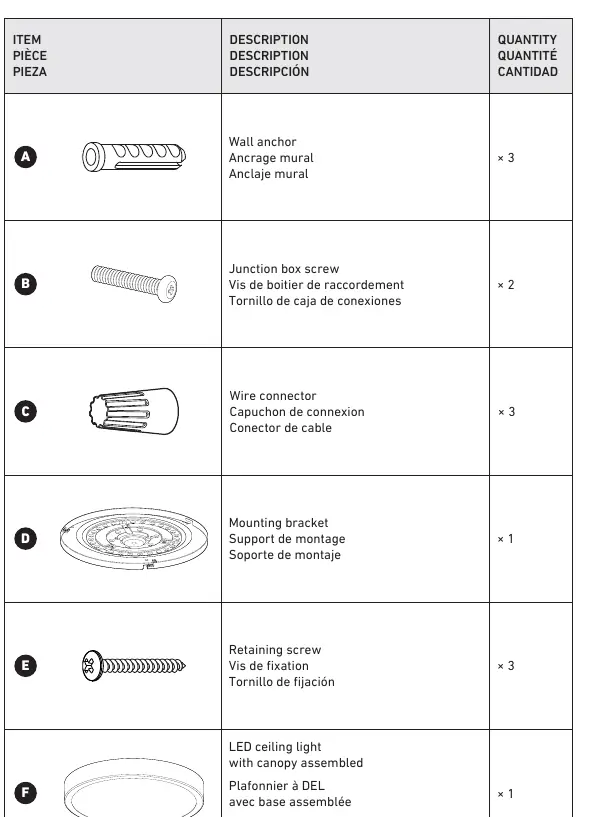

Zawartość zestawu
W opakowaniu powinny znajdować się następujące elementy:
- 3x kołek rozporowy (A)
- 2x śruba do puszki przyłączeniowej (B)
- 3x złącze przewodów (C)
- 1x wspornik montażowy (D)
- 3x śruba mocująca (E)
- 1x plafoniera LED z zamontowaną bazą (F)
Wymagane narzędzia
Do montażu będą potrzebne:
- Wiertarka z wiertłem 6,5 mm (1/4 cala)
- Śrubokręt
- Ołówek
Instrukcja montażu
Montaż wspornika
- Przykręć wspornik montażowy (D) do puszki przyłączeniowej za pomocą śrub (B).
- Użyj ołówka, aby zaznaczyć miejsca na otwory montażowe na suficie.
- Wywierć otwory w zaznaczonych miejscach i włóż kołki rozporowe (A).
- Przykręć wspornik montażowy do sufitu.
Podłączenie przewodów
Podłącz przewody zasilające z sufitu do przewodów lampy za pomocą złączy (C):
- Przewód czarny (L) do czarnego przewodu lampy.
- Przewód biały (N) do białego przewodu lampy.
- Przewód uziemiający (G) do przewodu uziemiającego lampy.
Instalacja końcowa

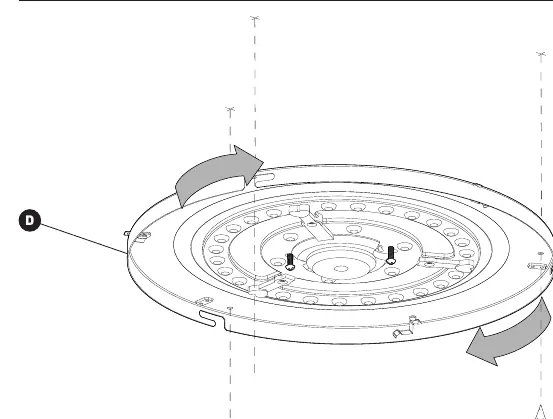

Po podłączeniu przewodów, umieść plafonierę (F) na wsporniku montażowym (D) i zabezpiecz ją za pomocą śrub mocujących (E), obracając zgodnie z instrukcją, aby zablokować ją na miejscu.
Bezpieczeństwo i konserwacja
Nie używaj środków czyszczących zawierających substancje ścierne, alkohol lub rozpuszczalniki organiczne, ponieważ mogą one uszkodzić powierzchnię lampy. W przypadku problemów z działaniem urządzenia, sprawdź poprawność połączeń elektrycznych przed kontaktem z serwisem.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie w skrzynce bezpiecznikowej jest włączone oraz czy wszystkie przewody są poprawnie połączone w złączach.
Migotanie światła
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Przed użyciem
- Wyłącz zasilanie główne w skrzynce bezpiecznikowej.
- Przygotuj wiertarkę z wiertłem 6,5 mm.
- Sprawdź kompletność zestawu (wspornik, śruby, złącza).
- Upewnij się, że miejsce montażu jest wewnątrz pomieszczenia.
Ilustracje i schematy
- Schemat podłączenia przewodów (strona 8) pokazuje poprawne połączenie przewodów fazowych (czarny), neutralnych (biały) i uziemiających (zielony/miedź) za pomocą dołączonych złączy.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Wymaga ściemniacza kompatybilnego z LED, jeśli jest używany.
