Instrukcja obsługi lampy ściennej Artika Mylo 16
Dowiedz się, jak bezpiecznie zainstalować i podłączyć lampę ścienną LED Artika Mylo 16. Przewodnik zawiera instrukcje montażu, schematy połączeń elektrycznych oraz ważne uwagi dotyczące bezpieczeństwa i kompatybilności ze ściemniaczami.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Artika Mylo 16 wymaga montażu przez wykwalifikowanego elektryka. Należy wyłączyć zasilanie przed instalacją, użyć kompatybilnego ściemniacza LED i przestrzegać wytycznych montażowych ADA. str. 3, 4, 6
Najważniejsze czynności
- Wyłączenie zasilania w panelu elektrycznym. str. 4
- Podłączenie przewodów (L, N, GND) za pomocą złączek. str. 6
Problemy i rozwiązania
Problemy z działaniem ściemniacza
Upewnij się, że ściemniacz jest kompatybilny z oświetleniem LED.
str. 4Gdzie szukać w PDF
- Instrukcja instalacji str. 3, 5, 6, 7
- Ostrzeżenia i bezpieczeństwo str. 4
- Gwarancja str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji lampy ściennej Artika Mylo 16 należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Producent zaleca, aby montaż został przeprowadzony przez wykwalifikowanego elektryka, zgodnie z lokalnymi przepisami budowlanymi. Jeśli planujesz używać ściemniacza, musi on być kompatybilny z oświetleniem LED.

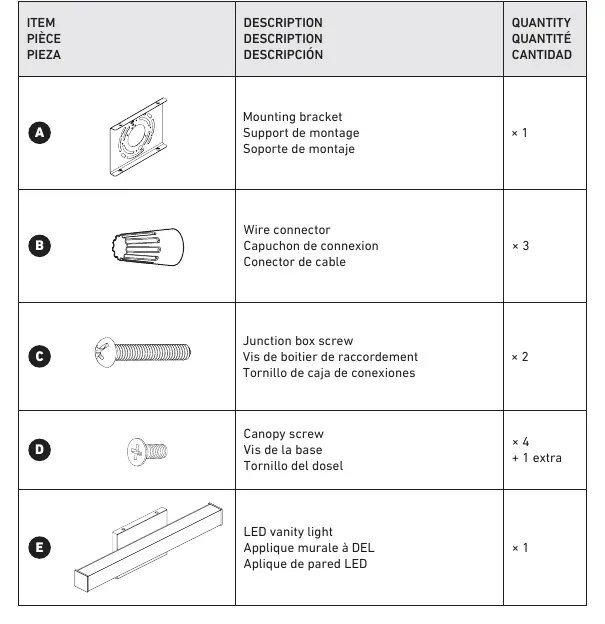

Elementy zestawu
W opakowaniu powinny znajdować się następujące elementy:
- Wspornik montażowy
- Złączki przewodów (3 szt.)
- Śruby do puszki przyłączeniowej (2 szt.)
- Śruby do podstawy (4 szt. + 1 zapasowa)
- Lampa ścienna LED
Instalacja krok po kroku
1. Montaż wspornika: Przymocuj wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub.
2. Podłączenie przewodów: Połącz przewody lampy z przewodami instalacji domowej za pomocą złączek:
- Przewód czarny (L) z przewodem fazowym
- Przewód biały (N) z przewodem neutralnym
- Przewód uziemiający (GND) z przewodem uziemiającym
3. Montaż lampy: Zamocuj lampę na wsporniku montażowym, używając śrub do podstawy.
Wymogi instalacyjne i bezpieczeństwo
Lampa przeznaczona jest wyłącznie do użytku wewnętrznego i w warunkach mieszkalnych. Zgodnie z wytycznymi ADA, lampa ścienna powinna być zamontowana na wysokości od 2 stóp i 4 cali (ok. 71 cm) do 6 stóp i 8 cali (ok. 203 cm) nad podłogą, a jej odległość od ściany nie powinna przekraczać 4 cali (ok. 10 cm).
Kontakt
W przypadku pytań lub problemów technicznych, skontaktuj się z obsługą klienta Artika For Living Inc. pod adresem [email protected] lub numerem telefonu 1-866-661-9606 (od poniedziałku do piątku, 9:00 - 17:00 EST).
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa migocze lub nie działa prawidłowo przy użyciu ściemniacza.
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z technologią LED.
Brak zasilania po instalacji.
Sprawdź, czy wszystkie połączenia przewodów są poprawne i czy bezpiecznik w panelu elektrycznym jest włączony.
Przed użyciem
- Wyłącz główne zasilanie elektryczne w skrzynce bezpieczników.
- Upewnij się, że posiadasz śrubokręt i poziomicę.
- Sprawdź kompatybilność ściemniacza (jeśli dotyczy).
- Upewnij się, że miejsce montażu spełnia wymogi wysokości (ADA).
Ilustracje i schematy
- Schemat połączeń pokazuje poprawne sparowanie przewodów: czarny z fazowym, biały z neutralnym, zielony/miedziany z uziemieniem.

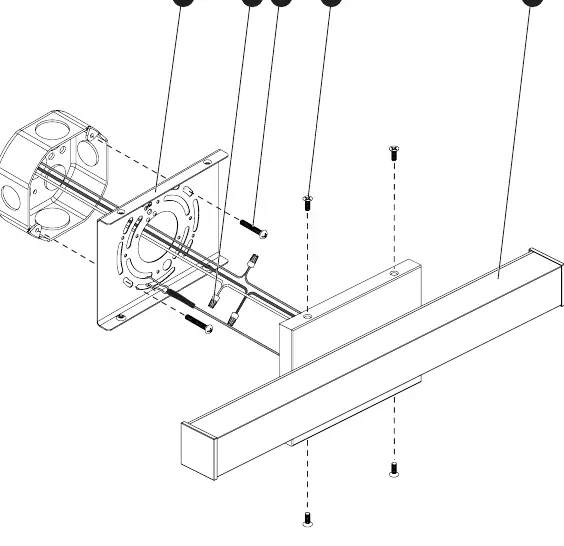

- Rysunek montażowy wskazuje kolejność przykręcania wspornika do puszki oraz lampy do wspornika.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymagana instalacja przez certyfikowanego elektryka w niektórych regionach.
- Zgodność z przepisami ADA dotyczącymi montażu na ścianie.
