Instrukcja obsługi lampy sufitowej LED Artika Europa 18
Instrukcja montażu i obsługi lampy sufitowej LED Artika Europa 18 (model 18FM-ESR-MG). Przewodnik zawiera kroki instalacji, schemat podłączenia elektrycznego oraz opis funkcji pilota zdalnego sterowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż lampy sufitowej LED Artika Europa 18, w tym podłączenie elektryczne oraz obsługę pilota zdalnego sterowania. str. 1, 3, 7, 11
Najważniejsze czynności
- Wyłącz zasilanie na panelu bezpieczników przed instalacją. str. 4
- Podłącz przewody: biały (N), czarny (L) i uziemienie (GND). str. 7
Problemy i rozwiązania
Pilot nie działa
Sprawdź polaryzację baterii i wymień je na nowe.
str. 9Konserwacja i reset
- Resetowanie światła do 4000 K i maksymalnej intensywności za pomocą przycisku RESET na pilocie. str. 11
Gdzie szukać w PDF
- Lista części str. 2
- Instalacja krok po kroku str. 3, 5, 6, 8
- Funkcje pilota str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa sufitowa LED Artika Europa 18 (model 18FM-ESR-MG) jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń w warunkach mieszkalnych. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na panelu bezpieczników. Producent zaleca, aby montaż został wykonany przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.
Elementy zestawu
W opakowaniu znajdują się:
- Podstawa lampy
- Wspornik montażowy
- Dyfuzor
- Pilot zdalnego sterowania
- Zestaw montażowy: kołki rozporowe, śruby do puszki przyłączeniowej, złączki przewodów, nakrętki dekoracyjne

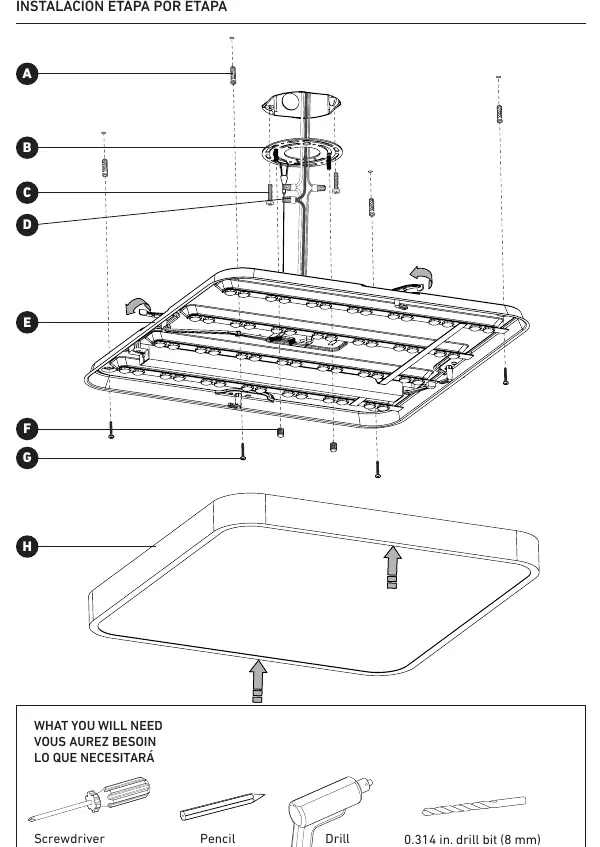

Instalacja
Proces instalacji obejmuje następujące kroki:
- Wyłącz zasilanie główne.
- Zdemontuj dyfuzor z podstawy lampy.
- Zamontuj wspornik montażowy do puszki przyłączeniowej za pomocą dołączonych śrub.
- Wywierć otwory w suficie, używając wiertła 8 mm, i umieść kołki rozporowe.
- Podłącz przewody elektryczne zgodnie ze schematem.
- Przymocuj podstawę lampy do sufitu za pomocą śrub.
- Załóż dyfuzor na podstawę.

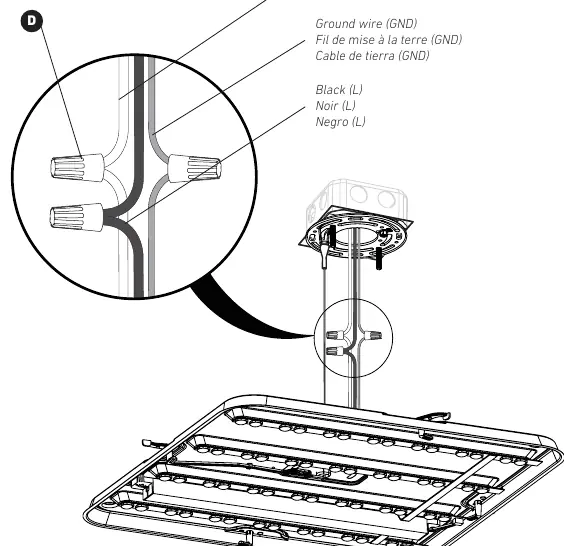

Podłączenie elektryczne
Podłącz przewody za pomocą dołączonych złączek:
- Biały (N): Przewód neutralny
- Czarny (L): Przewód fazowy
- Uziemienie (GND): Przewód uziemiający
Obsługa pilota
Pilot umożliwia sterowanie oświetleniem, w tym:
- Włączanie i wyłączanie światła.
- Resetowanie ustawień do 4000 K i maksymalnej jasności.
- Regulację intensywności światła (ściemnianie).
- Regulację temperatury barwowej (ciepła/zimna).
- Ustawienie timera wyłączenia (30 sekund).
Wymiana baterii
W przypadku konieczności wymiany baterii w pilocie, należy użyć baterii o odpowiednim rozmiarze, zachowując właściwą polaryzację (+/-). Nie należy mieszać starych baterii z nowymi ani różnych typów baterii.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie na panelu bezpieczników jest włączone oraz czy wszystkie przewody są poprawnie połączone w złączkach.
Pilot nie reaguje
Upewnij się, że baterie są nowe i zainstalowane zgodnie z polaryzacją (+/-).
Przed użyciem
- Wyłącz zasilanie główne przed rozpoczęciem prac
- Przygotuj narzędzia: śrubokręt, ołówek, wiertarkę, wiertło 8 mm
- Sprawdź zawartość zestawu zgodnie z listą części
- Upewnij się, że instalacja odbywa się wewnątrz pomieszczenia
Ilustracje i schematy
- Schemat połączeń wskazuje na konieczność połączenia przewodu białego (N), czarnego (L) oraz uziemienia (GND) za pomocą złączek typu 'wire connector'.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń
- Produkt przeznaczony wyłącznie do użytku mieszkalnego
