Instrukcja obsługi lampy ściennej LED Artika Glacier Pro 17OUT-GL-PMB
Kompletny przewodnik instalacji i obsługi lampy ściennej LED Artika Glacier Pro 17OUT-GL-PMB. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody i uszczelnić oprawę.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu lampy ściennej LED Artika Glacier Pro, w tym schematy podłączenia przewodów oraz wytyczne dotyczące uszczelniania oprawy. str. 3, 5, 6, 7
Najważniejsze czynności
- Wyłącz zasilanie przed instalacją str. 4
- Uszczelnij boki i górę oprawy str. 8
Problemy i rozwiązania
Wilgoć wewnątrz oprawy
Nie uszczelniaj dolnej krawędzi płyty montażowej
str. 8Gdzie szukać w PDF
- Zawartość zestawu str. 2
- Instrukcja montażu str. 3, 5, 6, 7
- Uszczelnianie str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i instalacji lampy ściennej LED Artika Glacier Pro. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie na panelu elektrycznym. Produkt jest przeznaczony do użytku wewnątrz i na zewnątrz budynków. Jeśli używasz ściemniacza, musi on być kompatybilny z oświetleniem LED.

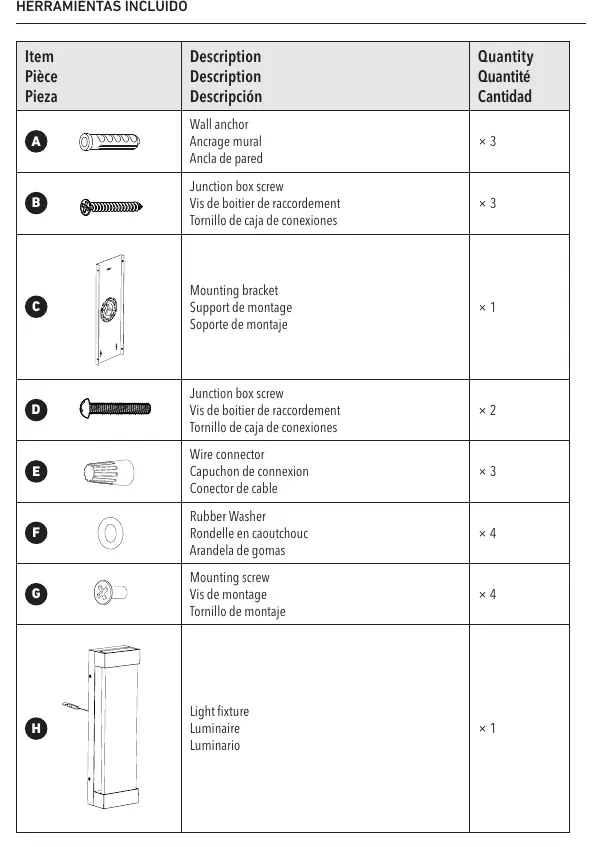

Zawartość zestawu
W opakowaniu znajdują się:
- Wspornik montażowy
- Kotwy ścienne (3 szt.)
- Śruby do puszki przyłączeniowej (3 szt. + 2 szt.)
- Złącza przewodów (3 szt.)
- Podkładki gumowe (4 szt.)
- Śruby montażowe (4 szt.)
- Oprawa oświetleniowa
Wymagane narzędzia
Do instalacji będą potrzebne:
- Ołówek
- Śrubokręt
- Uszczelniacz (silikon)
- Poziomica

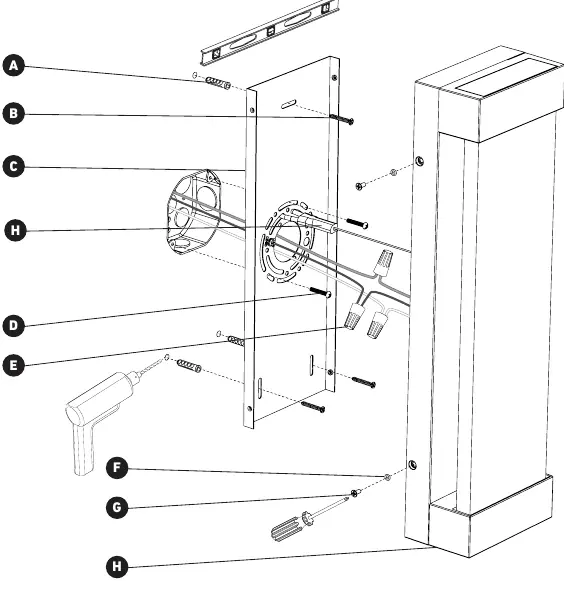

Instrukcja montażu krok po kroku
1. Montaż wspornika
Przymocuj wspornik montażowy do ściany za pomocą dołączonych śrub i kotew. Użyj poziomicy, aby upewnić się, że wspornik jest zamontowany prosto.

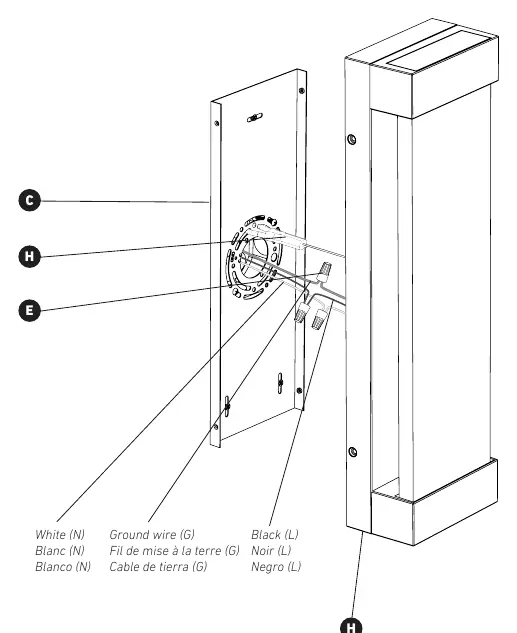

2. Podłączenie przewodów
Podłącz przewody zasilające do przewodów lampy za pomocą złączy:
- Przewód biały (N) do białego
- Przewód czarny (L) do czarnego
- Przewód uziemiający (G) do przewodu uziemiającego
3. Instalacja końcowa
Zamocuj oprawę na wsporniku montażowym, używając śrub montażowych i podkładek gumowych.
Uszczelnianie oprawy
Ważne: Aby zapobiec przedostawaniu się wilgoci, nałóż uszczelniacz na boki i górną część oprawy, gdzie styka się ona ze ścianą. Nie uszczelniaj dolnej krawędzi płyty montażowej, aby umożliwić odpływ ewentualnej wilgoci.
Kontakt i serwis
W razie pytań lub problemów skontaktuj się z obsługą klienta Artika For Living Inc. pod numerem 1-866-661-9606 lub adresem e-mail [email protected]. Biuro czynne od poniedziałku do piątku w godzinach 9:00 - 17:00 EST.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Wilgoć wewnątrz oprawy
Upewnij się, że dolna krawędź płyty montażowej nie została uszczelniona, co jest niezbędne do odpływu wody.
Lampa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów w złączach oraz upewnij się, że wyłącznik główny na panelu elektrycznym jest włączony.
Przed użyciem
- Wyłącz zasilanie na głównym panelu elektrycznym
- Przygotuj ołówek, śrubokręt, uszczelniacz i poziomicę
- Upewnij się, że używany ściemniacz jest kompatybilny z LED
- Sprawdź, czy wszystkie elementy montażowe są w zestawie
Ilustracje i schematy
- Schemat montażu wspornika do ściany
- Schemat poprawnego łączenia przewodów (L, N, G)
- Instrukcja nakładania uszczelniacza na górę i boki oprawy
Zgodność modelu
- Produkt przeznaczony do użytku wewnątrz i na zewnątrz
- Wymaga kompatybilnego ściemniacza LED
