Instrukcja obsługi mikroskopu VanGuard 1400 Series
Kompletny przewodnik obsługi mikroskopów VanGuard serii 1400. Dowiedz się, jak złożyć urządzenie, wycentrować kondensor, ustawić fazę, korzystać z portu kamery oraz przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy mikroskopów VanGuard serii 1400 (modele 1420BR, 1421BR, 1430BR, 1431BR, 1423PH, 1433PH). Dokument zawiera wytyczne dotyczące montażu, konfiguracji optycznej (w tym centrowania kondensora i ustawiania fazy), codziennej obsługi oraz procedur konserwacyjnych, takich jak wymiana lampy i bezpieczników.
Budowa mikroskopu
Mikroskop składa się z głowicy (binokularowej lub trinokularowej), rewolweru obiektywowego, stolika mechanicznego, kondensora oraz układu oświetlenia. Kluczowe elementy sterujące obejmują pokrętła zgrubnego i dokładnego ustawiania ostrości, pokrętła przesuwu stolika (X-Y), pokrętło regulacji napięcia ostrości oraz mechanizm blokady stolika (up-stop).
Montaż
- Umieść statyw na stabilnym podłożu.
- Zamontuj głowicę na statywie, wsuwając złącze typu jaskółczy ogon i zabezpieczając śrubą imbusową.
- W przypadku modeli trinokularowych, przykręć port kamery do głowicy.
- Zdejmij osłony z tubusów i zainstaluj okulary.
- Wkręć obiektywy w rewolwer.
- Zainstaluj kondensor w uchwycie, upewniając się, że napis NA 1.25 jest skierowany do góry.
- Podłącz zasilanie i włącz oświetlenie przełącznikiem na boku obudowy.
Konfiguracja i centrowanie
Centrowanie kondensora (modele Brightfield)
- Ustaw obiektyw 10X w ścieżce światła.
- Podnieś kondensor do najwyższej pozycji.
- Otwórz przysłonę aperturową i zamknij przysłonę polową (field iris) do minimum.
- Używając pokręteł ostrości, wyostrz obraz przysłony polowej (widoczny jako sześciokąt).
- Użyj pokręteł centrujących kondensor, aby ustawić obraz przysłony na środku pola widzenia.
- Otwórz przysłonę polową, aż wypełni prawie całe pole widzenia.
Ustawianie pierścieni fazowych (modele Phase Contrast)
- Ustaw obiektyw 10X i odpowiedni pierścień na tarczy kondensora (oznaczony jako 10).
- Zastąp okular teleskopem centrującym.
- Wyostrz obraz pierścieni fazowych, wysuwając górną część teleskopu.
- Użyj pokręteł centrujących kondensor, aby nałożyć pierścienie na siebie.
Obsługa mikroskopu
- Regulacja ostrości: Używaj pokręteł współosiowych. Pokrętło zgrubne służy do szybkiego ustawienia, dokładne do precyzyjnego.
- Mechanizm Up-Stop: Pozwala ustawić maksymalną wysokość stolika, aby zapobiec kolizji preparatu z obiektywem.
- Port kamery: W modelach trinokularowych użyj suwaka pryzmatu, aby skierować 70% światła do portu kamery.
- Obiektywy immersyjne: Obiektyw 100X wymaga użycia olejku immersyjnego. Po użyciu należy go wyczyścić wacikiem z płynem do czyszczenia optyki.
Konserwacja i serwis
Wymiana lampy: Odłącz mikroskop od zasilania i poczekaj, aż ostygnie. Połóż mikroskop na boku, otwórz klapkę w podstawie i wymień lampę halogenową 20W. Nie dotykaj szkła lampy palcami.
Wymiana bezpieczników: Jeśli oświetlenie nie działa, odłącz zasilanie, odkręć tylny panel i wymień bezpieczniki (0.25A, 250V) na płytce drukowanej.
Kontakt serwisowy: VanGuard Microscopes, 1-800-423-8842, [email protected].
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź bezpieczniki (wymagają otwarcia tylnego panelu) lub upewnij się, że pokrętło regulacji oświetlenia jest ustawione na maksimum.
Obraz w okularach jest ciemny przy użyciu portu kamery
To normalne zjawisko przy użyciu pryzmatu 70/30; 70% światła jest kierowane do kamery.
Kondensor nie wchodzi w uchwyt
Nie używaj siły. Upewnij się, że śruba blokująca jest wystarczająco wykręcona i poruszaj kondensorem podczas wkładania.
Przed użyciem
- Sprawdź, czy wszystkie elementy (okulary, obiektywy, kondensor) są zamontowane.
- Upewnij się, że mikroskop jest podłączony do odpowiedniego źródła zasilania.
- Wyreguluj rozstaw okularów (interpupillary) i dioptrie dla swojego wzroku.
- Jeśli używasz obiektywu 100X, przygotuj olejek immersyjny.
Parametry w praktyce
- 1.25 N.A. Abbe Condenser
- Kondensor o wysokiej aperturze numerycznej, zapewniający lepszą rozdzielczość i kontrast.
- 20W Quartz Halogen
- Źródło światła o zmiennej intensywności.
Ilustracje i schematy

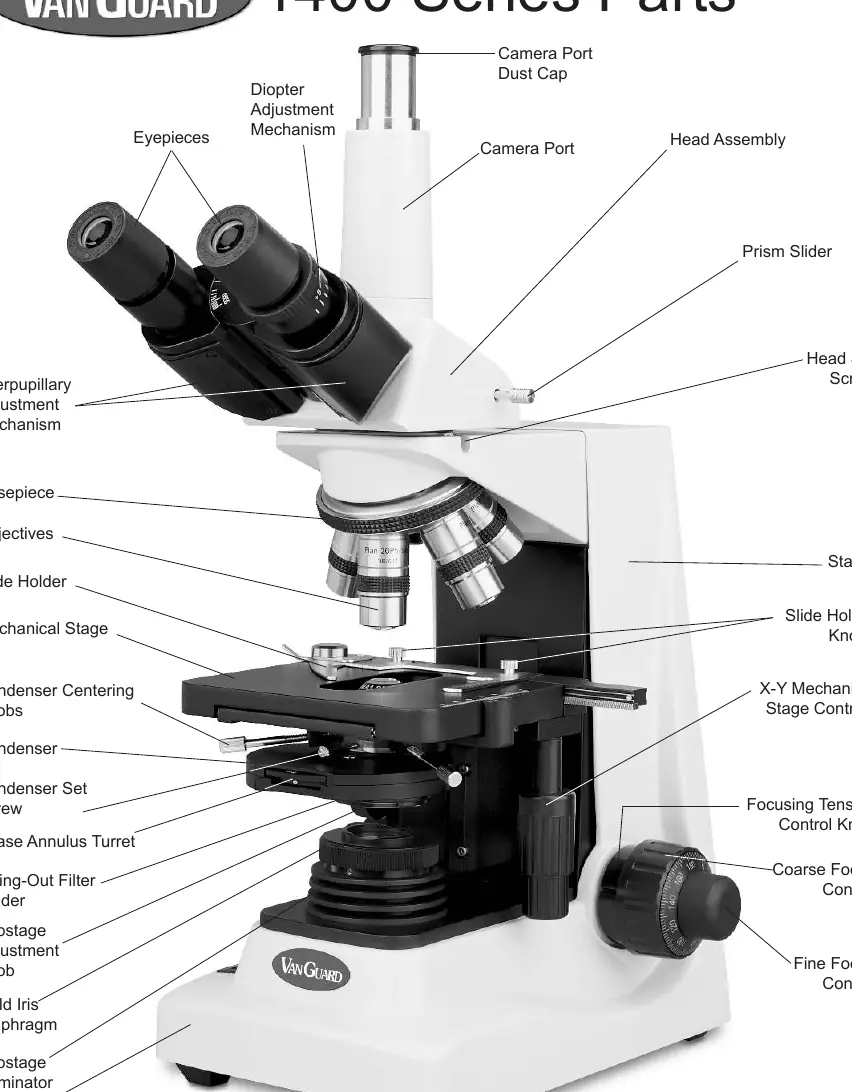

- Strona 5: Schemat budowy mikroskopu z opisem wszystkich pokręteł i elementów.
- Strona 6: Widok tylny i boczny (włącznik, bezpieczniki, uchwyt).
- Strona 9: Schemat centrowania kondensora (figury 8A-8D).

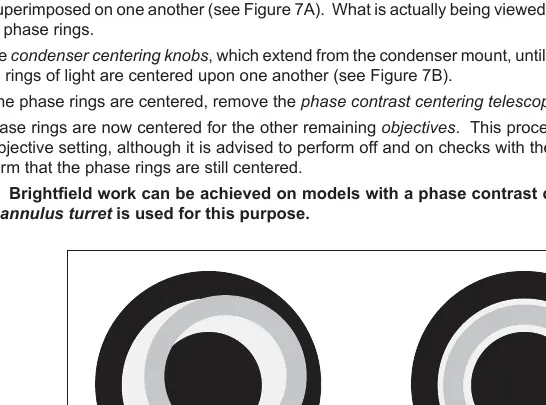

- Strona 10: Schemat ustawiania pierścieni fazowych (figury 7A-7B).
Zgodność modelu
- Modele 1423PH i 1433PH posiadają kondensor fazowy.
- Modele 1420BR, 1421BR, 1430BR, 1431BR to modele Brightfield.
- Kamera nie jest dołączona do zestawu.
