Instrukcja obsługi mikroskopu odwróconego Vanguard 1400INi Series
Szybki przewodnik po obsłudze, montażu i konserwacji mikroskopów odwróconych serii Vanguard 1400INi. Dowiedz się, jak poprawnie złożyć urządzenie, wymienić lampę i bezpieczniki oraz rozwiązywać najczęstsze problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy mikroskopów odwróconych serii Vanguard 1400INi (modele 1491INi oraz 1493INi). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, konfiguracji optyki, obsługi oświetlenia oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy upewnić się, że mikroskop jest poprawnie złożony i podłączony do zasilania.
Montaż i konfiguracja
Proces montażu obejmuje następujące kroki:
- Umieść statyw na stabilnym podłożu.
- Zdejmij osłony ochronne z głowicy i zamontuj ją na statywie, zabezpieczając śrubą blokującą.
- Zainstaluj okulary w tubusach.
- Zamontuj obiektywy w rewolwerze, zaczynając od najmniejszego powiększenia.
- Zamontuj kondensor w uchwycie, dbając o poprawne ustawienie (zgodnie z oznaczeniami dla modelu).
Obsługa mikroskopu
Mikroskop wyposażony jest w regulację ostrości (pokrętła zgrubne i precyzyjne) oraz regulację napięcia mechanizmu ostrości. Oświetlenie realizowane jest za pomocą zmiennego źródła światła kwarcowo-halogenowego 30W. Jasność reguluje się pokrętłem VLC.
Konserwacja i wymiana części
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Wymiana lampy: Przed wymianą odłącz urządzenie od zasilania i poczekaj, aż ostygnie. Nie dotykaj szklanej bańki nowej lampy palcami.

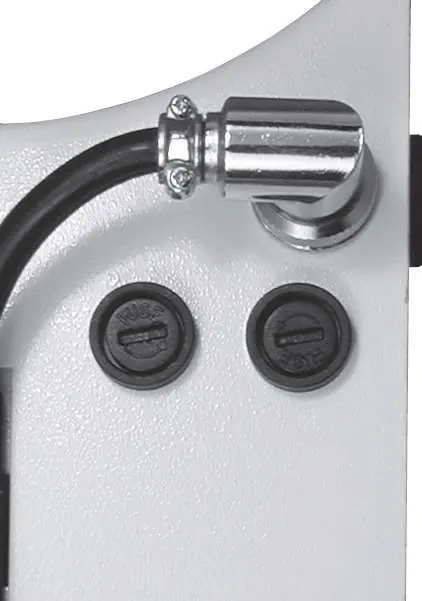

- Wymiana bezpieczników: W przypadku braku zasilania, sprawdź bezpieczniki z tyłu mikroskopu. Używaj bezpieczników 1A, 250V.
- Czyszczenie: Soczewki czyść wyłącznie specjalistycznym papierem do optyki i płynem do czyszczenia soczewek. Nigdy nie używaj ksylenu.
Rozwiązywanie problemów
W przypadku problemów z obrazem (np. brak obrazu, ciemny obraz), sprawdź najpierw ustawienie pokrętła VLC, pozycję obiektywów oraz czy ścieżka światła nie jest zablokowana.
Praktyczna pomoc
Typowe problemy
Brak obrazu w okularze
Sprawdź, czy mikroskop jest włączony, czy obiektywy są zainstalowane, czy ścieżka światła nie jest zablokowana.
Brak światła
Sprawdź zasilanie, bezpiecznik lub czy żarówka nie jest spalona.
Obraz zbyt ciemny
Zwiększ poziom oświetlenia (VLC), wycentruj żarówkę lub wyczyść soczewki.
Obraz traci ostrość (dryfuje)
Sprawdź napięcie mechanizmu ostrości i dokręć je w razie potrzeby.
Przed użyciem
- Sprawdź, czy wszystkie części są obecne zgodnie z listą w instrukcji.
- Upewnij się, że mikroskop jest ustawiony na stabilnym podłożu.
- Zdejmij osłony ochronne z głowicy i okularów.
- Sprawdź, czy bezpieczniki są sprawne.
Parametry w praktyce
- 30W, 6V Variable Quartz Halogen
- Typ źródła światła z regulacją jasności.
- Trinocular Seidentopf
- Typ głowicy umożliwiający obserwację i podłączenie kamery.
Ilustracje i schematy
- Schemat na stronie 5 przedstawia rozmieszczenie elementów sterujących, w tym pokrętła ostrości, stolika mechanicznego i portu trinokularowego.
Zgodność modelu
- Model 1491INi: Standardowy kondensor jasnego pola.
- Model 1493INi: Kondensor kontrastu fazowego z suwakiem pierścieni.
