Instrukcja obsługi mikroskopu stereoskopowego VanGuard 1300SL
Szybki przewodnik po instrukcji obsługi mikroskopu stereoskopowego VanGuard serii 1300SL. Dowiedz się, jak złożyć urządzenie, ustawić ostrość, wyregulować dioptrie i dbać o optykę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy mikroskopów stereoskopowych VanGuard serii 1300SL, obejmującej modele 1353SL, 1354SL, 1363SL oraz 1364SL. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, poprawnej obsługi optyki oraz konserwacji urządzenia. Przed rozpoczęciem pracy należy upewnić się, że mikroskop stoi na stabilnym podłożu, a wszystkie elementy zostały poprawnie zainstalowane.
Montaż mikroskopu
- Umieść statyw na stabilnym blacie.
- Poluzuj śrubę mocującą głowicę, umieść głowicę w statywie i dokręć śrubę.
- Zdejmij osłonę przeciwpyłową z dolnej części obiektywu.
- Zainstaluj okulary w tubusach i nałóż muszle oczne.
- Umieść matową płytkę stolika w zagłębieniu podstawy.
- Podłącz przewód zasilający do gniazda z tyłu podstawy i do źródła zasilania.
Obsługa i regulacja
Regulacja ostrości: Użyj pokręteł ostrości znajdujących się po obu stronach mikroskopu. Mechanizm posiada ograniczniki ruchu, aby zapobiec rozłączeniu zębatki.
Rozstaw okularów (Interpupillary Adjustment): Patrząc przez okulary, rozsuwaj lub zsuwaj je, aż uzyskasz jeden, wyraźny obraz.
Regulacja dioptrii: Pozwala na korekcję wzroku użytkownika:
- Umieść próbkę na stoliku.
- Ustaw pokrętło dioptrii na lewym tubusie maksymalnie zgodnie z ruchem wskazówek zegara.
- Ustaw najwyższe powiększenie.
- Patrząc przez prawy okular, ustaw ostrość pokrętłem ostrości.
- Zamknij prawe oko i ustaw ostrość lewego okularu za pomocą mechanizmu dioptrii.
- Otwórz oba oczy i sprawdź ostrość.
- Zmień powiększenie na najniższe i w razie potrzeby powtórz proces.
Konserwacja i czyszczenie
Mikroskopy VanGuard posiadają powlekane soczewki, których nie należy wycierać na sucho, aby uniknąć zarysowań. Kurz należy usuwać za pomocą gruszki fotograficznej lub pędzla z wielbłądziego włosia. Do czyszczenia soczewek używaj specjalistycznego płynu do optyki i patyczków higienicznych. Nigdy nie używaj ksylenu. Oświetlenie LED jest długowieczne i nie jest przeznaczone do wymiany przez użytkownika.
Dane techniczne
- Głowica: Binokularowa lub trinokularowa, nachylenie 45 stopni, obrót 360 stopni.
- Oświetlenie: Zmienne oświetlenie LED (górne i dolne).
- Zasilanie: 110V (standard), 220V (przełączalne).
- Waga: 4.5 kg.
Praktyczna pomoc
Typowe problemy
Obraz jest nieostry
Wykonaj procedurę regulacji dioptrii dla każdego oka z osobna, zaczynając od najwyższego powiększenia.
Oświetlenie nie działa
Sprawdź, czy pokrętła intensywności oświetlenia górnego i dolnego są ustawione na najwyższym poziomie.
Dwa oddzielne pola widzenia
Dostosuj rozstaw okularów (interpupillary adjustment), przesuwając je bliżej siebie lub dalej.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą w instrukcji.
- Ustaw mikroskop na stabilnym, płaskim podłożu.
- Zdejmij osłonę przeciwpyłową z obiektywu przed użyciem.
- Upewnij się, że śruba mocująca głowicę jest dokręcona.
- Sprawdź, czy przewód zasilający jest poprawnie podłączony.
Parametry w praktyce
- Odległość robocza (Working Distance)
- 102 mm – przestrzeń między obiektywem a preparatem.
- Regulacja dioptrii
- Zakres od -5 do +5, służy do kompensacji różnic w ostrości wzroku użytkownika.
- Oświetlenie LED
- Źródło światła o niskiej temperaturze pracy i długiej żywotności.

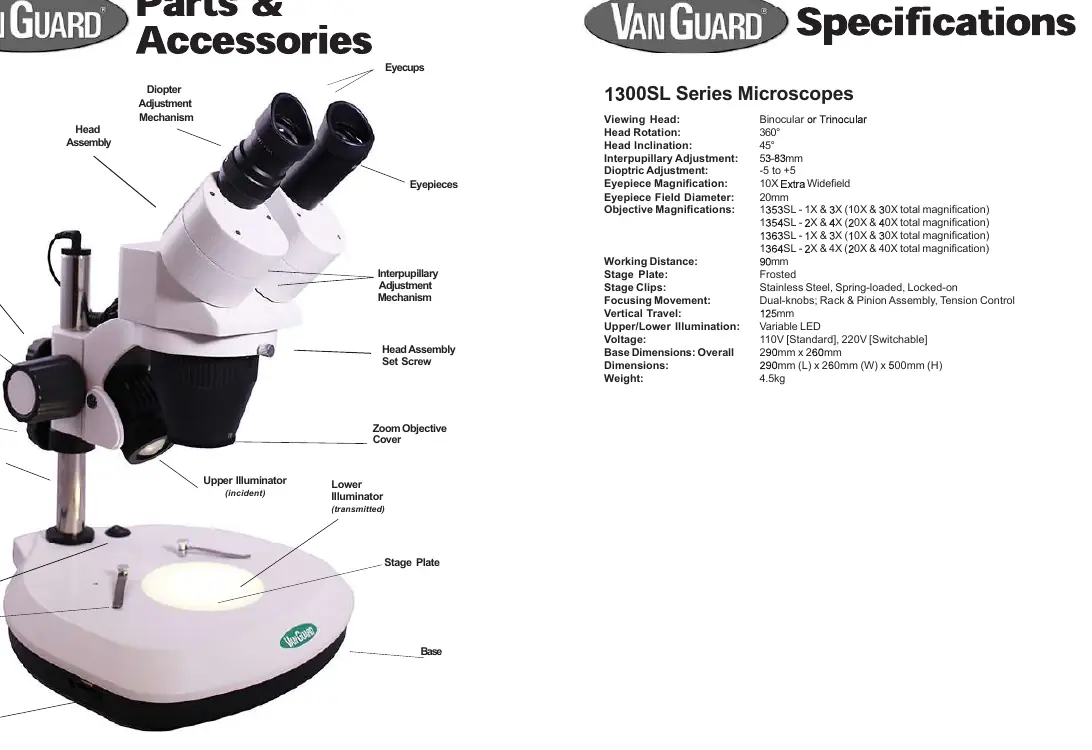

Ilustracje i schematy
- Pokrętła ostrości: znajdują się po obu stronach statywu.
- Pokrętła intensywności oświetlenia: znajdują się na podstawie mikroskopu.
- Mechanizm dioptrii: znajduje się na tubusie okularowym.
Zgodność modelu
- Modele serii 1300SL różnią się konfiguracją powiększeń (1X/3X lub 2X/4X).
- Zasilanie 220V wymaga przełączenia napięcia.
