Instrukcja obsługi mikroskopu VanGuard 1400i Series

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy mikroskopów serii VanGuard 1400i, w tym modeli 1421BRi, 1431BRi, 1423PHi oraz 1433PHi. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, kalibracji optyki, codziennej obsługi oraz procedur serwisowych, takich jak wymiana lampy czy bezpieczników. Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie odłączyć urządzenie od zasilania.

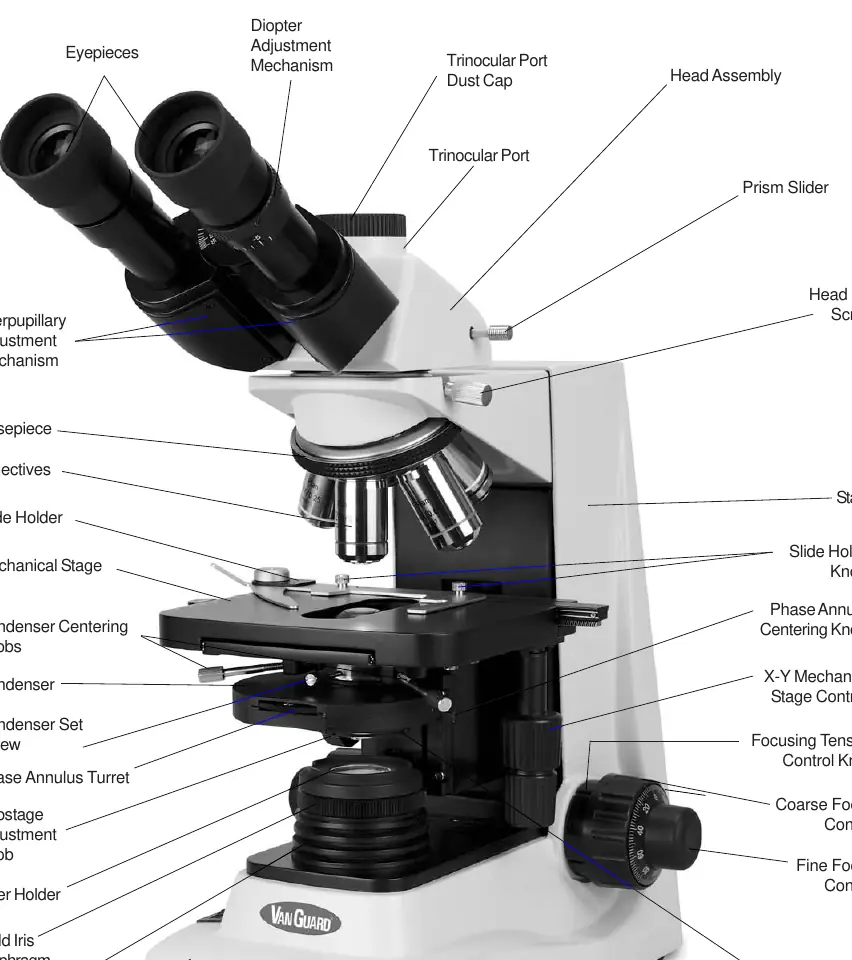

Montaż mikroskopu

Po rozpakowaniu urządzenia należy sprawdzić kompletność zestawu zgodnie z listą części. Montaż obejmuje następujące kroki:

• Głowica: Umieść głowicę na statywie, wsuwając kołnierz typu jaskółczy ogon, a następnie zabezpiecz ją śrubą mocującą.
• Okulary: Usuń osłony z tubusów i zainstaluj okulary.
• Kondensor: W razie potrzeby montażu, podnieś stolik, poluzuj śrubę mocującą kondensor i wsuń go w pierścień montażowy, upewniając się, że napis "NA 1.25" jest skierowany do góry.
• Obiektywy: Wkręć obiektywy w rewolwer, obracając je zgodnie z ruchem wskazówek zegara.

Ustawienia i kalibracja

Prawidłowa praca mikroskopu wymaga kalibracji układu oświetlenia i optyki:

• Regulacja kondensora: Aby wycentrować kondensor, ustaw obiektyw 10X, podnieś kondensor, ustaw ostrość na preparacie, zamknij przysłonę polową i wycentruj obraz za pomocą śrub centrujących kondensor.
• Faza kontrastu: W modelach 1423PHi/1433PHi użyj teleskopu centrującego, aby wyrównać pierścienie fazowe w kondensorze.
• Mechanizm Up-Stop: Pozwala ustawić maksymalną wysokość podniesienia stolika, aby zapobiec kolizji preparatu z obiektywem. Ustawienie blokuje się pokrętłem przy lewym pokrętle ostrości.
• Dioptrie i rozstaw: Wyreguluj rozstaw okularów (interpupillary) oraz dioptrie w prawym okularze, aby dostosować obraz do wzroku użytkownika.

Obsługa mikroskopu

Mikroskop wyposażony jest w oświetlenie halogenowe 20W/6V z regulacją natężenia. Do pracy z obiektywem 100X należy stosować olejek immersyjny. Po zakończeniu pracy obiektyw musi zostać wyczyszczony z pozostałości oleju. Modele trinokularowe posiadają port kamery z pryzmatem dzielącym światło w stosunku 70/30.

Konserwacja i serwis

Regularna konserwacja zapewnia długą żywotność urządzenia:

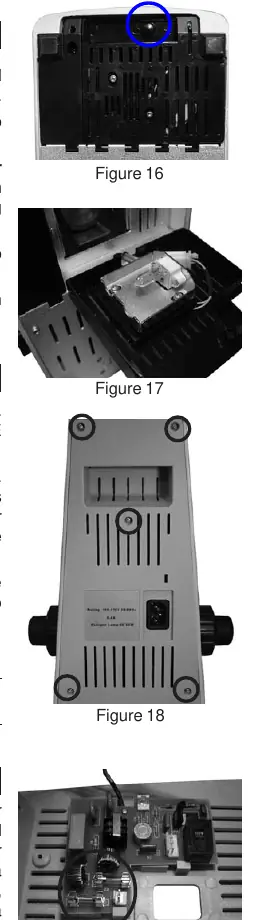

• Wymiana lampy: Odłącz zasilanie, odczekaj aż lampa ostygnie. Otwórz klapkę w podstawie, wyjmij starą lampę i zainstaluj nową, unikając dotykania szkła palcami.
• Wymiana bezpieczników: W przypadku braku zasilania, odłącz urządzenie, odkręć tylny panel i wymień bezpieczniki (0.25A, 250V).
• Czyszczenie optyki: Nigdy nie wycieraj suchych soczewek. Używaj gruszki do przedmuchiwania kurzu, a następnie delikatnie czyść soczewki za pomocą wacika nasączonego płynem do optyki. Nie używaj ksylenu.
