Instrukcja obsługi elastycznego panelu słonecznego Vevor 100W / 200W
Szybki przewodnik po instalacji i użytkowaniu elastycznych paneli słonecznych Vevor 100W i 200W. Dowiedz się, jak bezpiecznie podłączyć panel do kontrolera i akumulatora oraz poznaj parametry techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Panel słoneczny Vevor (elastyczny) jest przeznaczony do ładowania akumulatorów 12V. Wymaga zewnętrznego kontrolera ładowania i akumulatora, które należy zakupić oddzielnie. str. 5
Najważniejsze czynności
- Podłącz panel do kontrolera ładowania, a kontroler do akumulatora, zachowując prawidłową polaryzację. str. 5
Problemy i rozwiązania
Niskie napięcie akumulatora
Upewnij się, że napięcie akumulatora jest wyższe niż 10,8V przed podłączeniem do kontrolera.
str. 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc znamionowa (100W) | 100W | Moc wyjściowa panelu w warunkach standardowych. | str. 6 |
| Moc znamionowa (200W) | 200W | Moc wyjściowa panelu w warunkach standardowych. | str. 7 |
Gdzie szukać w PDF
- Schemat połączeń str. 5
- Dane techniczne 100W str. 6
- Dane techniczne 200W str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Elastyczne panele słoneczne Vevor (modele 100W i 200W) są przeznaczone do ładowania akumulatorów 12V. System wymaga zewnętrznego kontrolera ładowania oraz akumulatora, które należy zakupić we własnym zakresie. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa i upewnić się, że instalacja jest przeprowadzona prawidłowo.
Instalacja i podłączenie
Panel słoneczny należy podłączyć do kontrolera ładowania, który następnie łączy się z akumulatorem. Kontroler zarządza procesem ładowania, chroniąc akumulator przed przeładowaniem.
- Wymagania akumulatora: Przed podłączeniem do kontrolera upewnij się, że napięcie akumulatora 12V jest wyższe niż 10,8V. Bezpieczne napięcie ładowania powinno być poniżej 13,86V.
- Polaryzacja: Upewnij się, że bieguny dodatni (+) i ujemny (-) są podłączone prawidłowo, aby uniknąć zwarć.
- Miejsce instalacji: Wybierz miejsce dobrze oświetlone, wolne od przeszkód, zapewniające stabilną konstrukcję wsporczą.
Ostrzeżenia dotyczące bezpieczeństwa
- Nie używaj produktu po wystąpieniu uszkodzeń mechanicznych (np. mocne zgniecenie), gdyż grozi to porażeniem prądem.
- Nie demontuj ani nie modyfikuj urządzenia.
- Nie umieszczaj metalowych przedmiotów między panelem a smartfonem (ryzyko pożaru).
- Podczas czyszczenia panelu zawsze odłączaj kabel zasilający i ładowane urządzenie.
- Instalacja jest zabroniona podczas burzy.
- Trzymaj produkt poza zasięgiem dzieci.
Dane techniczne
Model 100W
- Moc znamionowa: 100W
- Napięcie obwodu otwartego: 20,43V
- Prąd zwarciowy: 6,615A
- Napięcie robocze: 17,02V
- Prąd roboczy: 6,315A
- Wydajność konwersji: ≥23%
- Stopień ochrony: IP67
- Temperatura pracy: -20 do 65°C
Model 200W
- Moc znamionowa: 200W
- Napięcie obwodu otwartego: 28,60V
- Prąd zwarciowy: 8,83A
- Napięcie robocze: 23,83V
- Prąd roboczy: 8,43A
- Wydajność konwersji: ≥21,9%
- Stopień ochrony: IP67
- Temperatura pracy: -20 do 65°C
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Niskie napięcie akumulatora
Upewnij się, że napięcie akumulatora przed podłączeniem do kontrolera jest wyższe niż 10,8V.
Uszkodzenie panelu
Nie używaj panelu po mocnym zgnieceniu lub uszkodzeniu mechanicznym, gdyż może to prowadzić do porażenia prądem.
Przed użyciem
- Sprawdź, czy miejsce instalacji jest dobrze oświetlone i wolne od przeszkód.
- Upewnij się, że posiadasz odpowiedni kontroler ładowania i akumulator (zakup we własnym zakresie).
- Sprawdź izolację przewodów i pewność połączeń.
- Upewnij się, że bieguny dodatni i ujemny są prawidłowo oznaczone i podłączone.
- Upewnij się, że konstrukcja wsporcza jest stabilna.
Parametry w praktyce
- Napięcie obwodu otwartego (Voc)
- Maksymalne napięcie, jakie panel generuje bez obciążenia.
- Prąd zwarciowy (Isc)
- Maksymalny prąd, jaki może wygenerować panel przy zwarciu.
- Stopień ochrony IP67
- Pełna ochrona przed pyłem i odporność na krótkotrwałe zanurzenie w wodzie.

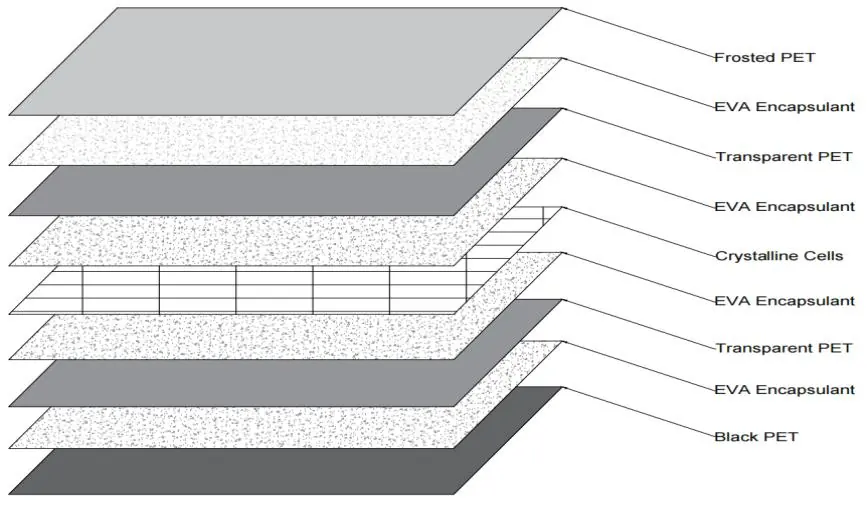

Ilustracje i schematy
- Schemat połączeń pokazuje panel słoneczny podłączony do kontrolera ładowania, który z kolei jest połączony z akumulatorem i wyjściem (odbiornikiem energii).
Zgodność modelu
- Wymagany zewnętrzny kontroler ładowania.
- Wymagany akumulator 12V.
- Wszystkie akcesoria poza panelem należy zakupić samodzielnie.
