Instrukcja obsługi panelu słonecznego Goal Zero Boulder 200 Briefcase
Dowiedz się, jak używać i konserwować panel słoneczny Goal Zero Boulder 200 Briefcase. Instrukcja zawiera informacje o podłączaniu do stacji zasilania Yeti, łączeniu szeregowym paneli, specyfikacji technicznej oraz wskazówki dotyczące...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Panel słoneczny Boulder 200 Briefcase służy do ładowania stacji zasilania Goal Zero Yeti. Podłącza się go za pomocą złącza APP (Anderson Powerpole). str. 3
Najważniejsze czynności
- Podłącz złącze APP panelu do portu wejściowego stacji zasilania Yeti. str. 3
Problemy i rozwiązania
Panel nie ładuje urządzeń USB
Panel jest przeznaczony do stacji Yeti. Do urządzeń USB użyj paneli Nomad.
str. 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 200W | Moc znamionowa | str. 5 |
Gdzie szukać w PDF
- Opis urządzenia str. 3
- Dane techniczne str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Panel słoneczny Boulder 200 Briefcase to przenośne urządzenie o mocy 200W, zaprojektowane głównie do ładowania stacji zasilania Goal Zero Yeti. Panel jest składany, posiada wbudowaną nóżkę (kickstand) ułatwiającą ustawienie pod kątem oraz złącze Anderson Powerpole (APP). Urządzenie jest odporne na warunki atmosferyczne, jednak podłączane stacje zasilania należy chronić przed wilgocią.
Opis urządzenia
Panel składa się z dwóch części, które można złożyć jak walizkę, co ułatwia transport. Z tyłu panelu znajduje się skrzynka przyłączeniowa z kablem zakończonym złączem APP. Nóżka (kickstand) pozwala na stabilne ustawienie panelu na podłożu.
Obsługa i ładowanie
Aby rozpocząć ładowanie, podłącz złącze APP panelu do portu wejściowego stacji zasilania Yeti. Aby uzyskać najlepsze wyniki, należy zmieniać położenie panelu w ciągu dnia, tak aby był skierowany bezpośrednio w stronę słońca.
Łączenie paneli
Można łączyć wiele paneli Boulder 200 Briefcase w celu zwiększenia mocy ładowania. Wymaga to zakupu dodatkowego kabla kombinatora od Goal Zero. W przypadku konfiguracji o mocy powyżej 150W, użycie kabla kombinatora jest konieczne.
Dane techniczne
- Moc znamionowa: 200W
- Napięcie obwodu otwartego: 18-22V
- Typ ogniw: Monokrystaliczne
- Złącze: Anderson Powerpole (14-22V, do 14A)
- Waga: 19 kg
- Wymiary (złożony): 101,6 x 70,0 x 8,9 cm
- Wymiary (rozłożony): 101,6 x 140 x 4,4 cm
Informacje o producencie
Goal Zero
Praktyczna pomoc
Typowe problemy
Panel nie ładuje urządzeń USB bezpośrednio
Panel jest zaprojektowany do ładowania stacji zasilania Yeti. Do ładowania urządzeń USB bezpośrednio z panelu słonecznego należy użyć paneli z serii Nomad.
Niska wydajność ładowania
Upewnij się, że panel jest ustawiony bezpośrednio w stronę słońca i zmieniaj jego położenie w ciągu dnia w miarę ruchu słońca.
Przed użyciem
- Sprawdź specyfikację wejściową stacji zasilania Yeti, do której podłączasz panel.
- Upewnij się, że masz odpowiedni kabel kombinator, jeśli łączysz wiele paneli.
- Przygotuj stabilne miejsce do rozłożenia panelu.
- Upewnij się, że stacja zasilania jest chroniona przed deszczem i śniegiem.
Parametry w praktyce
- Moc znamionowa (200W)
- Maksymalna moc wyjściowa panelu w idealnych warunkach nasłonecznienia.
- Napięcie obwodu otwartego (18-22V)
- Zakres napięcia generowanego przez panel bez obciążenia.
Ilustracje i schematy

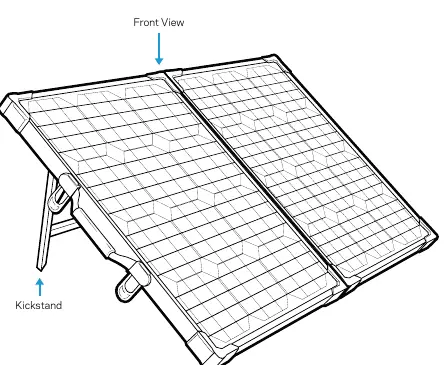

- Panel posiada nóżkę (kickstand) do ustawienia pod kątem.
- Skrzynka przyłączeniowa znajduje się z tyłu panelu i zawiera złącze APP.
Zgodność modelu
- Zaprojektowany głównie dla stacji Goal Zero Yeti.
- Można łączyć szeregowo z innymi panelami Boulder.
- Nie jest przeznaczony do montażu stałego na dachu.
