Instrukcja obsługi kompresora pionowego VEVOR
Szybki przewodnik po instrukcji obsługi kompresora pionowego VEVOR. Zawiera informacje o montażu, procedurze docierania, konserwacji, rozwiązywaniu problemów oraz specyfikacjach technicznych dla różnych modeli serii.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kompresor pionowy VEVOR to urządzenie bezolejowe przeznaczone do zasilania narzędzi pneumatycznych. Wymaga codziennego spuszczania kondensatu ze zbiornika oraz przeprowadzenia procedury docierania (30 minut pracy w trybie AUTO) przed pierwszym użyciem. str. 1, 10, 11
Najważniejsze czynności
- Codziennie spuszczaj kondensat ze zbiornika str. 10, 12
- Przeprowadź procedurę docierania przed pierwszym użyciem str. 10
Pierwsze uruchomienie
- Ustaw regulator na pełny przepływ, włącz urządzenie w trybie AUTO na 30 minut, następnie wyreguluj ciśnienie. str. 10
Problemy i rozwiązania
Kompresor nie działa
Sprawdź zasilanie, bezpiecznik, wyłącznik automatyczny, zabezpieczenie termiczne lub presostat.
str. 28Konserwacja i reset
- W przypadku zadziałania zabezpieczenia termicznego, pozwól silnikowi ostygnąć przed ponownym uruchomieniem. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V/60Hz lub 230V/50Hz/60Hz | Zależnie od modelu | str. 7 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 3, 4, 5
- Dane techniczne str. 7
- Instalacja str. 8
- Konserwacja str. 11, 12
- Rozwiązywanie problemów str. 28, 29, 30
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten kompresor jest urządzeniem bezolejowym, co oznacza, że nie wymaga smarowania. Przed pierwszym użyciem konieczne jest przeprowadzenie procedury docierania (30 minut pracy w trybie AUTO). Kluczową czynnością konserwacyjną jest codzienne spuszczanie kondensatu ze zbiornika, aby zapobiec korozji. Urządzenie nie powinno być używane z przedłużaczami, ponieważ może to prowadzić do spadków napięcia i uszkodzenia silnika.

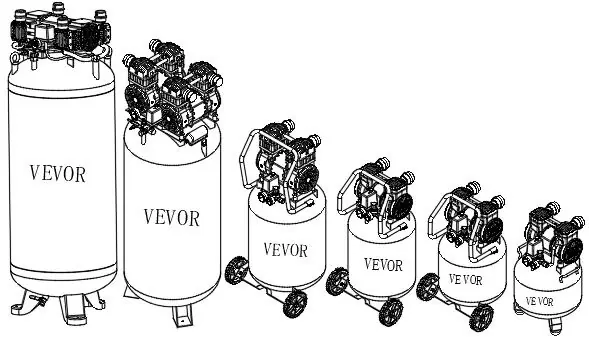

Opis urządzenia
Kompresor pionowy VEVOR jest przeznaczony do użytku domowego i warsztatowego, zasilając narzędzia pneumatyczne takie jak pistolety lakiernicze czy klucze udarowe. Urządzenie wytwarza sprężone powietrze, które może zawierać wilgoć; jeśli wymagane jest suche powietrze, należy zainstalować dodatkowy filtr lub osuszacz.
Montaż
W zależności od modelu, zestaw zawiera koła lub stopki. Przed instalacją należy sprawdzić zawartość opakowania z akcesoriami i zamontować odpowiednie elementy zgodnie z dołączonym schematem.
Instalacja
Kompresor należy ustawić w czystym, dobrze wentylowanym miejscu, zachowując co najmniej 45 cm (18 cali) odstępu od ścian. Nie należy umieszczać wlotu powietrza w pobliżu źródeł zanieczyszczeń, takich jak opary farb, pył czy wilgoć. Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami.
Obsługa
Urządzenie posiada przełącznik ciśnienia (Auto/Off). W pozycji AUTO kompresor wyłącza się automatycznie po osiągnięciu maksymalnego ciśnienia. Regulator ciśnienia pozwala na dostosowanie ciśnienia wyjściowego do używanego narzędzia. Zawór bezpieczeństwa automatycznie wypuszcza powietrze w przypadku przekroczenia maksymalnego ciśnienia w zbiorniku.
Konserwacja
Regularnie sprawdzaj urządzenie pod kątem wycieków i uszkodzeń. Codziennie spuszczaj wodę ze zbiornika za pomocą zaworu spustowego znajdującego się pod spodem. Czyść silnik, zbiornik i żebra chłodzące z kurzu i brudu, gdy urządzenie jest wyłączone.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie, bezpieczniki, wyłącznik automatyczny oraz zabezpieczenie termiczne. Jeśli silnik buczy, ale nie pracuje, sprawdź zawór zwrotny lub napięcie w sieci. W przypadku nadmiernej wilgoci w powietrzu, częściej spuszczaj kondensat ze zbiornika.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Kompresor nie uruchamia się
Sprawdź zasilanie, bezpieczniki, wyłącznik automatyczny, zabezpieczenie termiczne lub stan presostatu.
Silnik buczy, ale nie pracuje lub pracuje wolno
Sprawdź zawór zwrotny, napięcie w obwodzie lub stan uzwojenia silnika.
Nadmierna wilgoć w powietrzu wylotowym
Spuść wodę ze zbiornika, przenieś urządzenie w mniej wilgotne miejsce lub zainstaluj filtr powietrza.
Zawór bezpieczeństwa otwiera się przy wzroście ciśnienia
Wymień uszkodzony presostat lub zawór bezpieczeństwa.
Przed użyciem
- Sprawdź urządzenie pod kątem uszkodzeń transportowych
- Dokręć wszystkie śruby i złączki
- Zapewnij 45 cm odstępu od ścian
- Upewnij się, że zasilanie jest zgodne z tabliczką znamionową
- Nie używaj przedłużaczy
Ilustracje i schematy

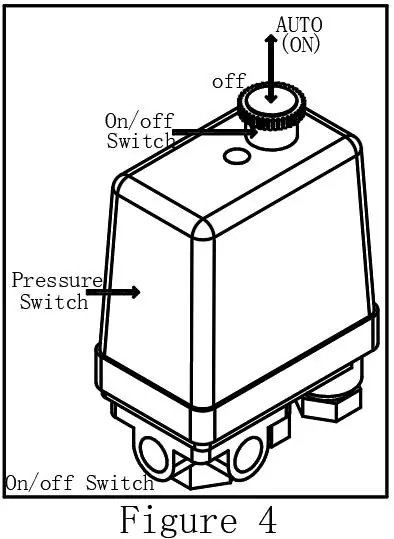

- Rysunek 4: Panel sterowania i przełącznik ciśnienia
- Rysunek 5: Regulator ciśnienia i manometr
Zgodność modelu
- Nie używać do dostarczania powietrza do oddychania bez odpowiednich filtrów
- Nie używać przedłużaczy
- Wymaga zasilania zgodnego z tabliczką znamionową
