Narzędzia / Zwijacze węży
Instrukcja obsługi zwijanego bębna na wąż Vevor
Szybki przewodnik po instrukcji obsługi zwijanego bębna na wąż Vevor. Dowiedz się, jak prawidłowo zamontować urządzenie na ścianie, obsługiwać mechanizm zwijania oraz rozwiązywać typowe problemy.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bęben na wąż Vevor montuje się na ścianie za pomocą dołączonego wspornika. Po użyciu należy zakręcić kran i zwolnić ciśnienie wody w wężu, naciskając pistolet, co ułatwia automatyczne zwijanie. str. 3, 4, 10
Najważniejsze czynności
- Montaż wspornika ściennego str. 4, 5, 6
- Prawidłowe zwijanie węża str. 10
Pierwsze uruchomienie
- Sprawdź zasięg węża przyłączeniowego przed montażem wspornika. str. 4
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wąż nie zwija się po pełnym wyciągnięciu
Chwyć wąż blisko otworu prowadzącego i delikatnie pociągnij, aby odblokować mechanizm.
str. 11Konserwacja i reset
- Zwalnianie ciśnienia wody str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max Working Pressure | 150 psi | Maksymalne ciśnienie robocze | str. 9, 10 |
| Rotation Angle | 180° | Kąt obrotu wspornika | str. 9, 10 |
Gdzie szukać w PDF
- Opis części str. 3
- Instrukcja montażu str. 4, 5, 6, 7
- Dane techniczne str. 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed rozpoczęciem użytkowania zwijanego bębna na wąż Vevor należy dokładnie zapoznać się z instrukcją montażu. Kluczowe zasady bezpieczeństwa obejmują zakręcanie kranu po każdym użyciu oraz zwalnianie ciśnienia wody w wężu przed jego zwinięciem. Nie należy demontować bębna w celu uzyskania części zamiennych, ponieważ wewnętrzne elementy mogą być niebezpieczne.

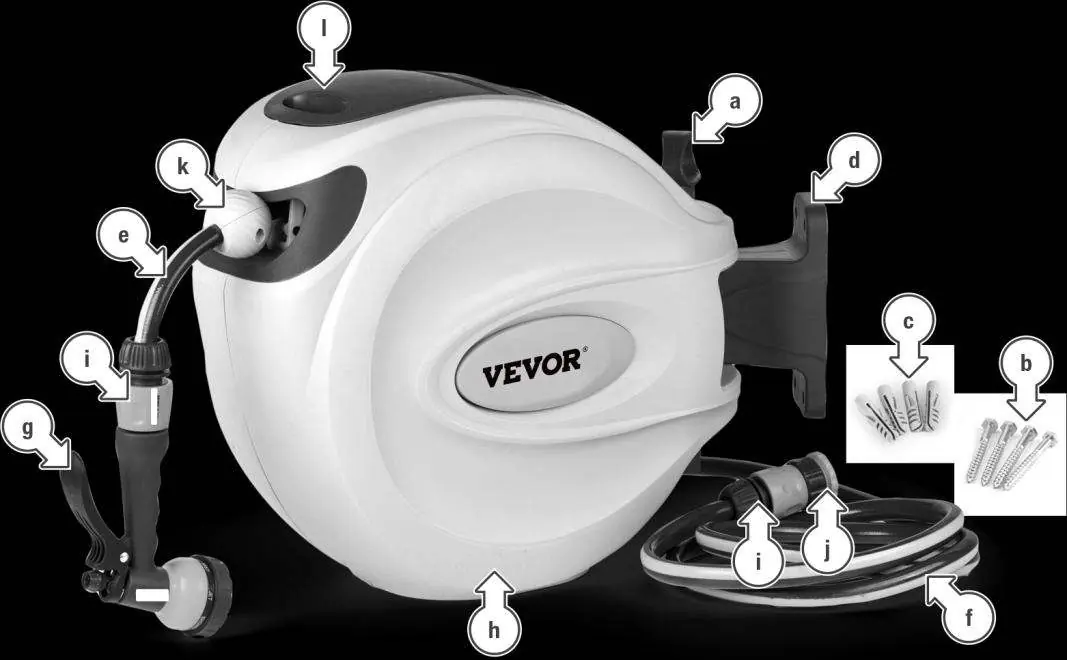

Opis urządzenia
Zestaw zawiera bęben z wężem, wspornik ścienny (180°), wąż przyłączeniowy (tap-to-reel), pistolet natryskowy oraz elementy montażowe (śruby, kołki). Urządzenie wyposażone jest w mechanizm automatycznego zwijania.
Montaż
Montaż powinien odbywać się w pobliżu źródła wody. Kroki instalacji:
- Sprawdź, czy wąż przyłączeniowy sięga do kranu przed zamontowaniem wspornika.
- Przyłóż wspornik ścienny do ściany lub słupa drewnianego i zaznacz otwory.
- W przypadku montażu na ścianie murowanej użyj odpowiedniego wiertła (zgodnie z tabelą w instrukcji) i kołków rozporowych. W przypadku słupa drewnianego kołki nie są wymagane.
- Przykręć wspornik za pomocą śrub sześciokątnych.
- Zdejmij zawleczkę zabezpieczającą z rury montażowej bębna.
- Wsuń rurę montażową bębna na wspornik ścienny, wyrównaj otwory i zabezpiecz zawleczką.
- Podłącz wąż przyłączeniowy do kranu.
Obsługa i konserwacja
Podczas wyciągania węża należy zwrócić uwagę na naklejkę ostrzegawczą znajdującą się 1 metr przed maksymalną długością – nie należy wyciągać węża poza ten punkt. Aby prawidłowo zwinąć wąż: zakręć kran, naciśnij dźwignię pistoletu, aby zwolnić ciśnienie wody, a następnie pozwól wężowi powoli się zwinąć, prowadząc go ręką.
Rozwiązywanie problemów
Jeśli wąż nie chce się zwinąć, gdy jest w pełni wyciągnięty, mechanizm blokujący może być zablokowany. Chwyć wąż blisko otworu prowadzącego i delikatnie pociągnij, aby odblokować mechanizm, a następnie pozwól mu się zwinąć.
Dane techniczne
Urządzenie obsługuje ciśnienie robocze do 150 psi. Kąt obrotu wspornika wynosi 180 stopni. Dostępne są różne długości węża (od 20m do 40m w zależności od modelu).
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Wąż nie zwija się po pełnym wyciągnięciu
Chwyć wąż blisko otworu prowadzącego i delikatnie pociągnij, aby odblokować mechanizm zwijania.
Wąż utknął
Nie ciągnij na siłę. Upewnij się, że nie przekroczyłeś punktu oznaczonego naklejką ostrzegawczą.
Przed użyciem
- Sprawdź, czy wąż przyłączeniowy (tap-to-reel) sięga do kranu.
- Wybierz odpowiednie wiertło do ściany (murowana vs drewniana).
- Upewnij się, że wspornik jest stabilnie przykręcony.
- Zwolnij ciśnienie wody w wężu przed zwijaniem.
- Zakręć kran po zakończeniu pracy.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Max Working Pressure
- Maksymalne ciśnienie robocze wynosi 150 psi.
- Rotation Angle
- Wspornik pozwala na obrót bębna o 180 stopni.
Ilustracje i schematy
- Schemat montażu pokazuje użycie śrub sześciokątnych i kołków rozporowych.
- Tabela wiertła wskazuje średnice dla różnych materiałów (mur vs drewno).
Zgodność modelu
- Wąż przyłączeniowy posiada złącze 3/4 cala lub szybkozłączkę w zależności od modelu.
