Instrukcja obsługi pompy ciepła Viessmann Vitocal 100-AW
Kompletny przewodnik instalacji, serwisu i obsługi pompy ciepła Vitocal 100-AW AM2V. Zawiera procedury montażu, schematy połączeń, konfigurację sterownika oraz kody błędów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanych instalatorów systemów grzewczych. Dokument zawiera szczegółowe wytyczne dotyczące bezpiecznej instalacji, uruchomienia, serwisowania oraz obsługi pompy ciepła Vitocal 100-AW AM2V. Urządzenie wykorzystuje łatwopalny czynnik chłodniczy R32, dlatego wszelkie prace muszą być wykonywane z zachowaniem rygorystycznych zasad bezpieczeństwa przeciwpożarowego i przeciwwybuchowego.
Bezpieczeństwo
- Prace przy układzie chłodniczym mogą być wykonywane tylko przez osoby posiadające odpowiednie kwalifikacje.
- Przed rozpoczęciem prac należy upewnić się, że w pobliżu nie ma źródeł zapłonu (otwarty ogień, urządzenia elektryczne, telefony).
- Wymagana jest odpowiednia wentylacja miejsca pracy.
- Należy stosować środki ochrony osobistej.
- W przypadku wycieku czynnika chłodniczego należy ewakuować osoby z zagrożonej strefy i odciąć zasilanie elektryczne.
Opis urządzenia
Vitocal 100-AW AM2V składa się z jednostki zewnętrznej (pompa ciepła) oraz jednostki wewnętrznej (moduł hydrauliczny). System służy do ogrzewania, chłodzenia budynku oraz przygotowania ciepłej wody użytkowej (CWU).
Montaż i instalacja

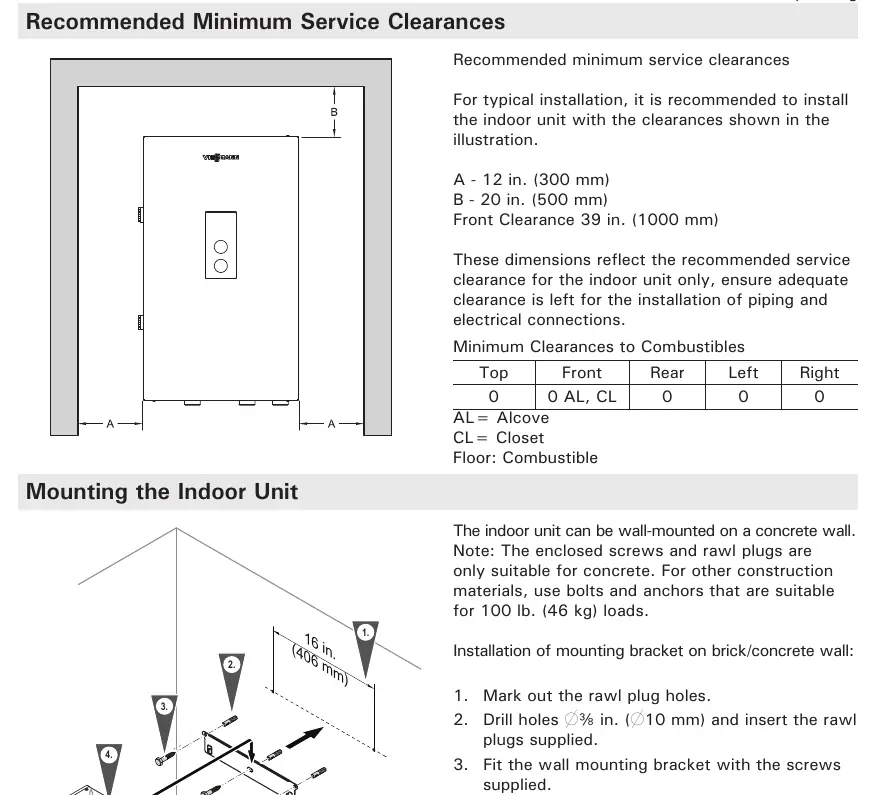

Jednostka wewnętrzna musi być zamontowana w ogrzewanym pomieszczeniu na ścianie zdolnej utrzymać ciężar 45 kg. Jednostka zewnętrzna wymaga stabilnego podłoża (np. betonowa płyta, wspornik) i musi być zainstalowana w miejscu zapewniającym swobodny przepływ powietrza, z dala od okien sypialni.

Połączenia
- Hydrauliczne: Należy stosować elastyczne połączenia w celu tłumienia drgań. Wszystkie połączenia muszą być izolowane termicznie.
- Elektryczne: Komunikacja między jednostkami odbywa się za pomocą ekranowanego przewodu dwużyłowego (skrętka 22 AWG). Należy zainstalować dostarczony rezystor końcowy 120 Ohm.
Obsługa i ustawienia
Sterowanie odbywa się za pomocą interfejsu z pokrętłem nawigacyjnym. Użytkownik może wybierać tryby pracy (Zima, Lato, Standby), ustawiać harmonogramy czasowe, temperatury pomieszczenia oraz CWU. Dostęp do menu serwisowego wymaga kodu 987.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na wyświetlaczu pojawi się komunikat Eerr lub symbol ostrzegawczy. Instrukcja zawiera szczegółową tabelę kodów błędów (np. E12, E14, E16, E18) wraz z opisem przyczyny, diagnozą i działaniami naprawczymi.
Dane techniczne
Urządzenie pracuje w zakresie temperatur zewnętrznych od -25°C do +43°C. Maksymalne ciśnienie robocze po stronie hydraulicznej wynosi 30 PSI (2 bar).
Informacje o producencie
Viessmann Climate Solutions
Praktyczna pomoc
Typowe problemy
Sprawdź, czy pompa nie jest wyłączona, czy program pracy jest aktywny oraz czy krzywa grzewcza i temperatura zadana są poprawnie ustawione.
Sprawdź zasilanie urządzenia, ustawienia harmonogramu CWU oraz temperaturę zadaną wody.
Sprawdź czystość wymiennika ciepła, drożność kanałów powietrznych oraz poprawność działania zaworu rozprężnego.
Sprawdź działanie pompy obiegowej, czy zawory są otwarte oraz czy filtr wody nie jest zanieczyszczony.
Przed użyciem
- Upewnij się, że wszystkie połączenia hydrauliczne są szczelne.
- Sprawdź, czy przewody elektryczne są poprawnie podłączone zgodnie ze schematem.
- Upewnij się, że jednostka zewnętrzna ma zapewniony swobodny przepływ powietrza.
- Sprawdź, czy system został odpowietrzony.
- Upewnij się, że zainstalowano rezystor końcowy 120 Ohm w obwodzie komunikacji.
Parametry w praktyce
- Czynnik chłodniczy R32
- Łatwopalny czynnik chłodniczy; wymaga zachowania szczególnych środków ostrożności podczas serwisu.
- Maksymalne ciśnienie robocze (MAWP)
- 30 PSI (2 bar) - nie przekraczać tej wartości w układzie hydraulicznym.
- Zakres temperatur pracy
- -25°C do +43°C - efektywna praca pompy ciepła.
Ilustracje i schematy
- Schematy połączeń (strony 92-96) pokazują podłączenia elektryczne jednostek wewnętrznych i zewnętrznych.
- Schematy instalacyjne (strony 47-48) przedstawiają przykładowe układy z buforem i zasobnikiem CWU.
Zgodność modelu
- Wymagane stosowanie oryginalnych części zamiennych Viessmann.
- W przypadku stosowania zasobników CWU innych producentów, instalator musi zweryfikować poprawność działania czujnika temperatury Viessmann.
Autor opracowania
Anna Kowalska
Redaktorka treści użytkowych
Tworzy krótkie opisy instrukcji i porządkuje informacje techniczne tak, aby były zrozumiałe dla osób szukających manuala online.
