Zestaw naprawczy timera do parowników Vulcan

Opis produktu

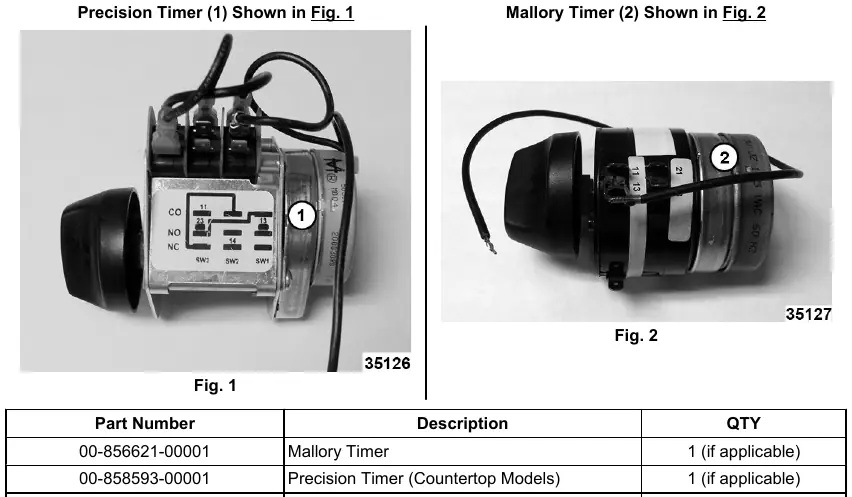

Zestaw naprawczy timera 00-913102-0176A jest przeznaczony do wymiany uszkodzonych timerów w parownikach marki Vulcan. Zestaw zawiera timer (Mallory lub Precision), uszczelkę obrotową wałka, pokrętło timera oraz smar Petro-Gel. Oba typy timerów są kompatybilne ze wszystkimi obsługiwanymi modelami, choć mogą występować drobne różnice w okablowaniu.

Bezpieczeństwo

Ostrzeżenie: Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie odłączyć zasilanie elektryczne urządzenia oraz zastosować procedury blokowania i oznaczania (lockout/tagout).

Uruchomienie i instalacja

Proces wymiany obejmuje demontaż prawego panelu bocznego urządzenia, odłączenie przewodów starego timera i montaż nowego elementu. Podczas instalacji należy zachować szczególną ostrożność, aby nie dotykać krzywek ani dźwigni przełączników. W przypadku timera typu Precision nie należy usuwać żadnych fabrycznych mostków.

Podczas podłączania przewodów należy ściśle przestrzegać schematów dla konkretnego modelu parownika. Przewód na terminalu #21 w timerach Precision z odsłoniętymi mikroprzełącznikami nie jest używany i powinien zostać zabezpieczony taśmą izolacyjną.

Obsługa i konserwacja

Po zamontowaniu timera należy upewnić się, że wypustka orientacyjna na przedniej części timera wchodzi w otwór w panelu przednim parownika. Nakrętkę uszczelniającą wałka należy dokręcić z momentem nieprzekraczającym 15 in. lbs (ok. 1,7 Nm).

Weryfikacja działania

Po zakończeniu montażu i przywróceniu zasilania należy sprawdzić poprawność działania timera. W tym celu należy włączyć parownik, ustawić timer na 5 minut i zweryfikować, czy po upływie czasu alarm włączy się, a kontrolka gotowania zgaśnie jednocześnie lub w okolicach zera.
