Instrukcja montażu gniazda wtykowego Vynco 10A-15A VISI Series
Szybki przewodnik montażu i specyfikacja techniczna gniazda wtykowego Vynco 10A-15A serii VISI. Dowiedz się, jak bezpiecznie podłączyć przewody, zachować klasę szczelności IP66 oraz jakie są wymogi instalacyjne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i eksploatacji gniazd wtykowych Vynco serii VISI (modele 10A i 15A). Produkt jest przeznaczony do użytku wewnątrz oraz na zewnątrz budynków. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z normami AS/NZS 3000. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie w obwodzie.
Bezpieczeństwo i instalacja
Produkt nie zawiera części serwisowanych przez użytkownika. Wszelkie modyfikacje są zabronione. Aby zapewnić prawidłowe działanie i klasę szczelności IP66, należy przestrzegać następujących zasad:
- Uszczelnienie: Używaj wyłącznie uszczelniacza utwardzanego neutralnie, odpowiedniego do tworzyw poliwęglanowych. Aplikuj zgodnie z instrukcją producenta uszczelniacza.
- Montaż: Gniazdo można montować w płytkich lub głębokich puszkach.
- Moment dokręcania: Śruby narożne należy dokręcać z momentem 0,6 Nm.
- Osłony: Po dokręceniu śrub narożnych należy obowiązkowo założyć osłony śrub, aby zachować klasę szczelności IP66.
Podłączenie przewodów
Podczas instalacji należy zapewnić bezpieczne zakończenie przewodów. Zalecana długość odizolowania przewodu wynosi od 10 do 15 mm. Maksymalny moment dokręcania śrub zaciskowych wynosi 0,8 Nm. Schemat podłączenia:
- A (Active/Faza): Brązowy lub czerwony
- N (Neutral/Neutralny): Niebieski lub czarny
- E (Earth/Uziemienie): Zielony / Żółty
Dane techniczne
Gniazda serii VISI charakteryzują się następującymi parametrami:
- Napięcie znamionowe: 250V a.c. 50Hz
- Natężenie prądu: 10A (model VISI310) lub 15A (model VISI315)
- Typ pinów: Płaskie
- Klasa szczelności: IP66
- Przekrój przewodów: 1.0mm² - 6mm²
Konserwacja i gwarancja
Do czyszczenia produktu należy używać środków chemicznych na bazie neutralnej, co pozwoli zachować trwałość urządzenia. Gwarancja obejmuje wady materiałowe i wykonawcze. Zostaje ona unieważniona w przypadku niewłaściwego użytkowania, ingerencji w konstrukcję, nieprawidłowej instalacji lub uszkodzeń spowodowanych przepięciami. Wszelkie roszczenia należy kierować do miejsca zakupu wraz z dowodem zakupu.
Praktyczna pomoc
Typowe problemy
Utrata klasy szczelności IP66
Upewnij się, że osłony śrub narożnych zostały założone po dokręceniu.
Gwarancja unieważniona
Gwarancja nie obowiązuje, jeśli produkt był modyfikowany, nieprawidłowo zainstalowany lub uszkodzony przez przepięcia.
Brak możliwości naprawy
Produkt nie zawiera części serwisowalnych przez użytkownika; nie próbuj modyfikować urządzenia.
Przed użyciem
- Wyłącz zasilanie w obwodzie przed instalacją.
- Upewnij się, że instalację wykonuje wykwalifikowana osoba.
- Przygotuj przewody, odizolowując je na długość 10-15 mm.
- Użyj uszczelniacza neutralnego kompatybilnego z poliwęglanem.
- Dokręć śruby narożne z momentem 0,6 Nm.
- Dokręć śruby zaciskowe z momentem maksymalnym 0,8 Nm.
Parametry w praktyce
- 250V a.c. 50Hz
- Standardowe napięcie i częstotliwość pracy urządzenia.
Ilustracje i schematy

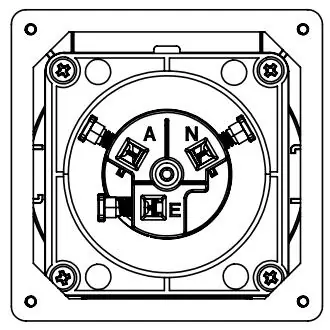

- Schemat przedstawia rozmieszczenie zacisków A (Faza), N (Neutralny) oraz E (Uziemienie).

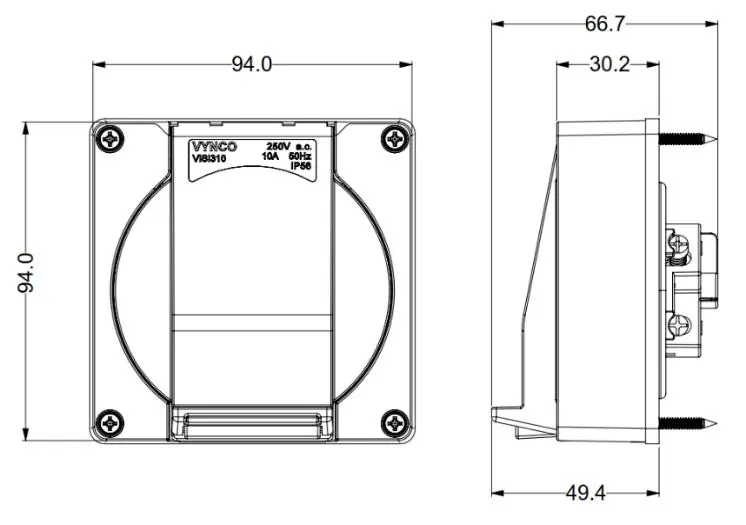

- Rysunek techniczny wskazuje wymiary zewnętrzne urządzenia (94mm x 94mm) oraz głębokość montażową.
Zgodność modelu
- Produkt nadaje się do użytku wewnątrz oraz na zewnątrz budynków (w miejscach narażonych na warunki atmosferyczne).
- Zgodny z normami AS/NZS.
