Instrukcja obsługi uchwytu rynnowego 2-in-1 Gutter Mount Wasserstein

Najważniejsze informacje z instrukcji

Uchwyt 2-in-1 Gutter Mount jest przeznaczony wyłącznie do użytku z kamerą Google Nest Cam (bateria) z 2021 roku. Przed przystąpieniem do montażu należy upewnić się, że rynna jest w stanie utrzymać ciężar kamery, panelu słonecznego oraz samego uchwytu. Należy zachować ostrożność podczas pracy na wysokości i upewnić się, że wszystkie elementy są odporne na warunki atmosferyczne przed montażem zewnętrznym.

Zawartość zestawu

• Uchwyt rynnowy
• Adapter do kamery Nest Cam Outdoor
• Klucz imbusowy
• Opaska na rzep do zarządzania kablami
• Zestaw śrub i kołków montażowych

Montaż i instalacja

Wstępna instalacja

1. Upewnij się, że posiadasz wszystkie niezbędne narzędzia i materiały.
2. Przymocuj wspornik montażowy do metalowego haka za pomocą krótkich śrub, upewniając się, że przechodzą one przez oba otwory.
3. Wsuń część wspierającą na wspornik montażowy i dokręć śrubę mocującą za pomocą dołączonego klucza imbusowego.
4. Zainstaluj śrubę pokrętła przez otwór w metalowym haku.

Montaż kamery

1. Zablokuj podstawę na adapterze Google Nest Cam, a następnie wkręć ją w przegub kulowy części wspierającej.
2. Zatrzaśnij kamerę na jej oryginalnej podstawie pod wybranym kątem.
3. Upewnij się, że śruba mocująca przegub kulowy jest mocno dokręcona, aby zablokować pozycję kamery.

Montaż panelu słonecznego

W zależności od modelu panelu słonecznego:

• Model typu Glide: Przymocuj końcówkę glide do pręta i wsuń na panel słoneczny, aż zostanie zablokowany.
• Model z otworem na śrubę: Przymocuj bezpośrednio do pręta i dokręć plastikową śrubę, aby zablokować panel.

Montaż na rynnie

Sprawdź kompatybilność rynny przed instalacją. Zawieś uchwyt na rynnie i zabezpiecz go, mocno dokręcając śrubę pokrętła. Opcjonalnie można użyć plastikowej nakrętki, aby zapobiec zarysowaniu powierzchni rynny.

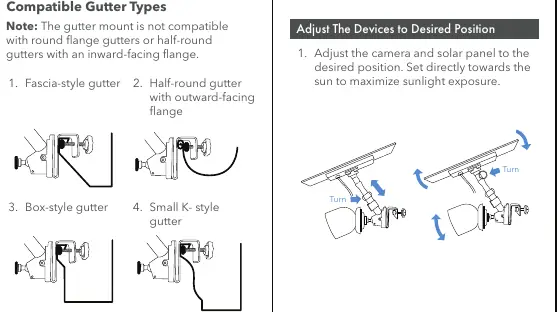

Kompatybilne typy rynien

Uchwyt jest kompatybilny z następującymi typami rynien:

• Rynny typu Fascia
• Rynny półokrągłe z kołnierzem skierowanym na zewnątrz
• Rynny typu Box
• Rynny typu Small K-style
• Rynny typu Flat-front box

Uwaga: Uchwyt nie jest kompatybilny z rynnami z okrągłym kołnierzem ani rynnami półokrągłymi z kołnierzem skierowanym do wewnątrz.

Regulacja i konserwacja

Po zamontowaniu urządzenia, wyreguluj kąt nachylenia kamery i panelu słonecznego, kierując je bezpośrednio w stronę słońca, aby zmaksymalizować ekspozycję na światło słoneczne.
