Instrukcja obsługi płyty gazowej Whirlpool 1R-2SR
Szybki przewodnik po instrukcji obsługi płyty gazowej Whirlpool 1R-2SR. Znajdź informacje o instalacji, codziennym użytkowaniu, czyszczeniu i rozwiązywaniu problemów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby zapalić palnik, przekręć pokrętło w lewo na pozycję maksymalnego płomienia, dociśnij je do panelu i przytrzymaj przez 5-10 sekund po zapaleniu. str. 6
Najważniejsze czynności
- Instalacja płyty str. 5
- Czyszczenie powierzchni str. 7
Pierwsze uruchomienie
- Sprawdź kompatybilność gazu i ciśnienia z tabliczką znamionową. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Palnik nie zapala się
Sprawdź dopływ gazu, czy butla nie jest pusta, czy otwory palnika nie są zatkane.
str. 7Konserwacja i reset
- Czyszczenie końcówki świecy zapłonowej str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie elektryczne | 220-240 V ~ 50-60 Hz - 1,1W | Parametry zasilania elektrycznego płyty. | str. 4 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 1
- Instalacja str. 5
- Codzienne użytkowanie str. 6
- Czyszczenie i konserwacja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy płyty gazowej Whirlpool serii 1R-2SR. Dokument zawiera kluczowe informacje dotyczące bezpieczeństwa, instalacji, codziennej obsługi, konserwacji oraz rozwiązywania problemów. Przed przystąpieniem do użytkowania należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka pożaru, wybuchu lub porażenia prądem.
Opis urządzenia

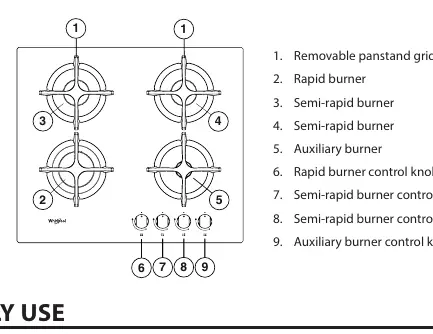

Płyta wyposażona jest w palniki o różnych średnicach (szybki, półszybkie, pomocniczy) oraz pokrętła sterujące. Urządzenie posiada zabezpieczenie przeciwwypływowe gazu, które automatycznie odcina dopływ gazu w przypadku przypadkowego zgaśnięcia płomienia.
Instalacja
Instalacja musi być przeprowadzona przez wykwalifikowanego technika zgodnie z lokalnymi przepisami. Należy zapewnić odpowiednią wentylację pomieszczenia. Płyta może być montowana w blacie o grubości 20-60 mm (standard) lub 30-68 mm (montaż na równi z blatem). Wymagane jest zachowanie odpowiednich odległości od szafek i okapu.
Codzienne użytkowanie
Aby zapalić palnik, należy przekręcić odpowiednie pokrętło w lewo na pozycję maksymalnego płomienia, docisnąć je do panelu sterowania i przytrzymać przez 5-10 sekund po zapaleniu. Należy używać garnków o płaskim dnie, których średnica jest dostosowana do wielkości palnika.
Czyszczenie i konserwacja
Przed czyszczeniem należy odłączyć urządzenie od zasilania. Elementy emaliowane i szklane czyścić ciepłą wodą z neutralnym detergentem. Ruszty żeliwne można myć w zmywarce. Nie używać środków ściernych, żrących ani myjek parowych.
Rozwiązywanie problemów
W przypadku problemów z zapłonem należy sprawdzić, czy dopływ gazu jest otwarty, czy palniki są czyste i poprawnie złożone oraz czy w pobliżu nie ma przeciągów. Jeśli palnik gaśnie po zwolnieniu pokrętła, należy powtórzyć procedurę zapłonu, przytrzymując pokrętło dłużej.
Dane techniczne
Urządzenie zasilane jest prądem 220-240 V ~ 50-60 Hz. Szczegółowe parametry dotyczące dysz, mocy palników i ciśnienia gazu znajdują się w tabeli specyfikacji w instrukcji.
Informacje o producencie
Whirlpool
Praktyczna pomoc
Typowe problemy
Palnik nie zapala się lub płomień jest nierówny
Sprawdź, czy dopływ gazu jest otwarty, czy butla nie jest pusta, czy otwory palnika nie są zatkane oraz czy wszystkie elementy palnika są poprawnie ustawione.
Palnik gaśnie po zwolnieniu pokrętła
Przytrzymaj pokrętło wciśnięte dłużej podczas zapalania, aby aktywować zabezpieczenie termoelektryczne.
Naczynia są niestabilne
Upewnij się, że dno naczynia jest płaskie, naczynie jest wyśrodkowane na palniku, a ruszty są poprawnie założone.
Przed użyciem
- Sprawdź, czy dopływ gazu jest otwarty.
- Upewnij się, że wszystkie elementy palnika są poprawnie złożone.
- Sprawdź, czy naczynia mają płaskie dno.
- Upewnij się, że w pomieszczeniu jest zapewniona odpowiednia wentylacja.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc palnika (kW)
- Określa wydajność cieplną danego palnika.
- Ciśnienie gazu (mbar)
- Wartość ciśnienia gazu, dla której urządzenie jest ustawione (zależne od rodzaju gazu).
Ilustracje i schematy

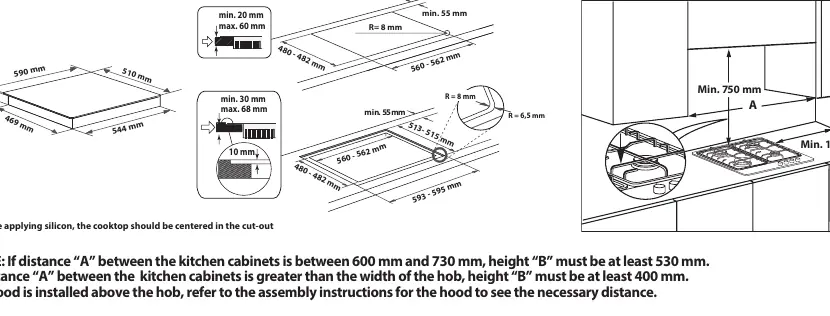

- Schemat instalacji pokazuje wymagane odległości od szafek i okapu.
- Rysunki montażowe przedstawiają sposób mocowania płyty za pomocą dołączonych uchwytów.
- Tabela specyfikacji palników zawiera informacje o dyszach dla różnych rodzajów gazu.
Zgodność modelu
- Używaj tylko garnków z płaskim dnem.
- Średnica garnka musi być dostosowana do średnicy palnika.
- Nie używaj dyfuzorów ciepła ani dwóch palników dla jednego naczynia.
