Instrukcja obsługi płyty indukcyjnej Whirlpool 1234X
Szybki przewodnik po instrukcji obsługi płyty indukcyjnej Whirlpool 1234X. Dowiedz się, jak zainstalować urządzenie, zarządzać mocą, korzystać z funkcji Flexicook i 6th Sense oraz rozwiązywać typowe problemy.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu i użytkowania płyty indukcyjnej Whirlpool 1234X. Przed przystąpieniem do instalacji należy upewnić się, że napięcie w sieci domowej jest zgodne z danymi na tabliczce znamionowej. Urządzenie wymaga uziemienia i musi być zainstalowane przez wykwalifikowany personel.
Opis urządzenia
Płyta wyposażona jest w panel sterowania dotykowego, który umożliwia wybór stref grzewczych, regulację mocy, ustawianie timera oraz aktywację funkcji specjalnych. Płyta posiada wskaźnik ciepła resztkowego (H) oraz system wykrywania naczyń.
Pierwsze uruchomienie
Po podłączeniu do zasilania, w ciągu 60 sekund można ustawić poziom mocy (Power Management): 2.5 kW, 4.0 kW, 6.0 kW lub 7.2 kW. Aby to zrobić, należy przytrzymać przycisk „+” timera przez 5 sekund, wybrać poziom i potwierdzić przyciskiem OK. Płyta posiada również tryb DEMO (oznaczony jako DE), który należy wyłączyć, jeśli urządzenie nie grzeje.
Codzienna eksploatacja
- Włączanie/Wyłączanie: Naciśnij przycisk zasilania przez około 1 sekundę.
- Regulacja mocy: Użyj przycisków „+” lub „-” dla wybranej strefy.
- Blokada panelu: Przytrzymaj przycisk OK przez 3 sekundy, aby zablokować ustawienia.
- Timer: Umożliwia ustawienie czasu gotowania dla każdej strefy osobno.
Funkcje specjalne
- FLEXICOOK: Łączy dwie strefy grzewcze w jedną, umożliwiając użycie dużych lub owalnych naczyń.
- 6th Sense: Aktywuje funkcje automatyczne: Roztapianie (idealne do czekolady), Utrzymywanie temperatury, Gotowanie na wolnym ogniu oraz Doprowadzanie do wrzenia.
Czyszczenie i konserwacja
Płytę należy czyścić po każdym użyciu, gdy jest chłodna. Unikaj używania myjek ściernych. W przypadku modeli z powłoką iXelium, używaj miękkiej ściereczki z mikrofibry i wody lub delikatnego detergentu. Cukier i produkty o wysokiej zawartości cukru należy usuwać natychmiast.
Rozwiązywanie problemów
W przypadku wystąpienia błędów na wyświetlaczu:
- F0E1: Naczynie niekompatybilne lub źle ustawione.
- F0E7: Błąd podłączenia elektrycznego.
- F0EA / F0E9: Przegrzanie elektroniki – poczekaj, aż płyta ostygnie.
- d E: Tryb DEMO jest aktywny.
Podłączenie elektryczne
Instalacja musi być zgodna z lokalnymi przepisami. Płyta obsługuje różne konfiguracje napięcia (380-415V 2N/3N, 220-240V, 230V 2 Phase). Szczegółowe schematy połączeń znajdują się w sekcji „Podłączenie elektryczne” w instrukcji.
Informacje o producencie
Whirlpool
Praktyczna pomoc
Typowe problemy
Kod błędu F0E1
Naczynie jest niekompatybilne lub źle ustawione. Spróbuj użyć innego naczynia lub przestawić je na inną strefę.
Kod błędu F0EA lub F0E9
Przegrzanie elektroniki. Wyłącz płytę i poczekaj, aż ostygnie przed ponownym użyciem.
Płyta nie grzeje (wyświetla d E)
Aktywny jest tryb DEMO. Postępuj zgodnie z instrukcją w sekcji „Tryb Demo”, aby go wyłączyć.
Kod błędu F0E7
Nieprawidłowe podłączenie elektryczne. Sprawdź schemat podłączenia w instrukcji.
Przed użyciem
- Sprawdź, czy napięcie w domu jest zgodne z tabliczką znamionową.
- Upewnij się, że używasz naczyń z dnem ferromagnetycznym.
- Upewnij się, że dno naczynia jest płaskie.
- Usuń wszelkie przedmioty z panelu sterowania.
- Upewnij się, że instalacja elektryczna została wykonana przez wykwalifikowanego technika.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Poziomy mocy (Power Management)
- Możliwość ograniczenia mocy płyty (2.5kW, 4.0kW, 6.0kW, 7.2kW) w zależności od instalacji elektrycznej.
Ilustracje i schematy
- Schematy montażowe pokazują wymagane odstępy (min. 12mm, 20mm) dla prawidłowej wentylacji.

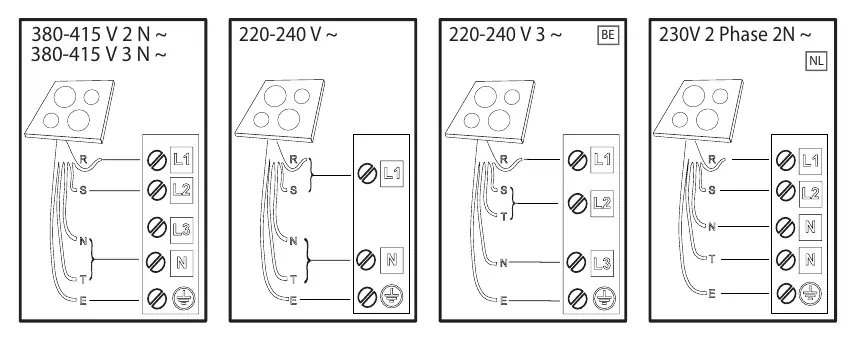

- Schematy elektryczne przedstawiają różne warianty podłączenia przewodów (L1, L2, L3, N, E) w zależności od napięcia sieci.
Zgodność modelu
- Używaj tylko naczyń z dnem ferromagnetycznym.
- Naczynia z cienkim dnem lub nieferromagnetyczne (szkło, aluminium, miedź) nie będą działać.
- Zaleca się używanie naczyń o średnicy podstawy dopasowanej do strefy grzewczej.
